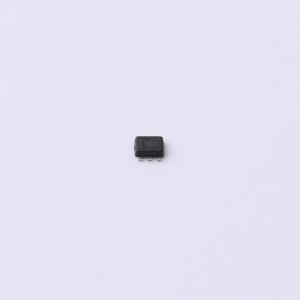

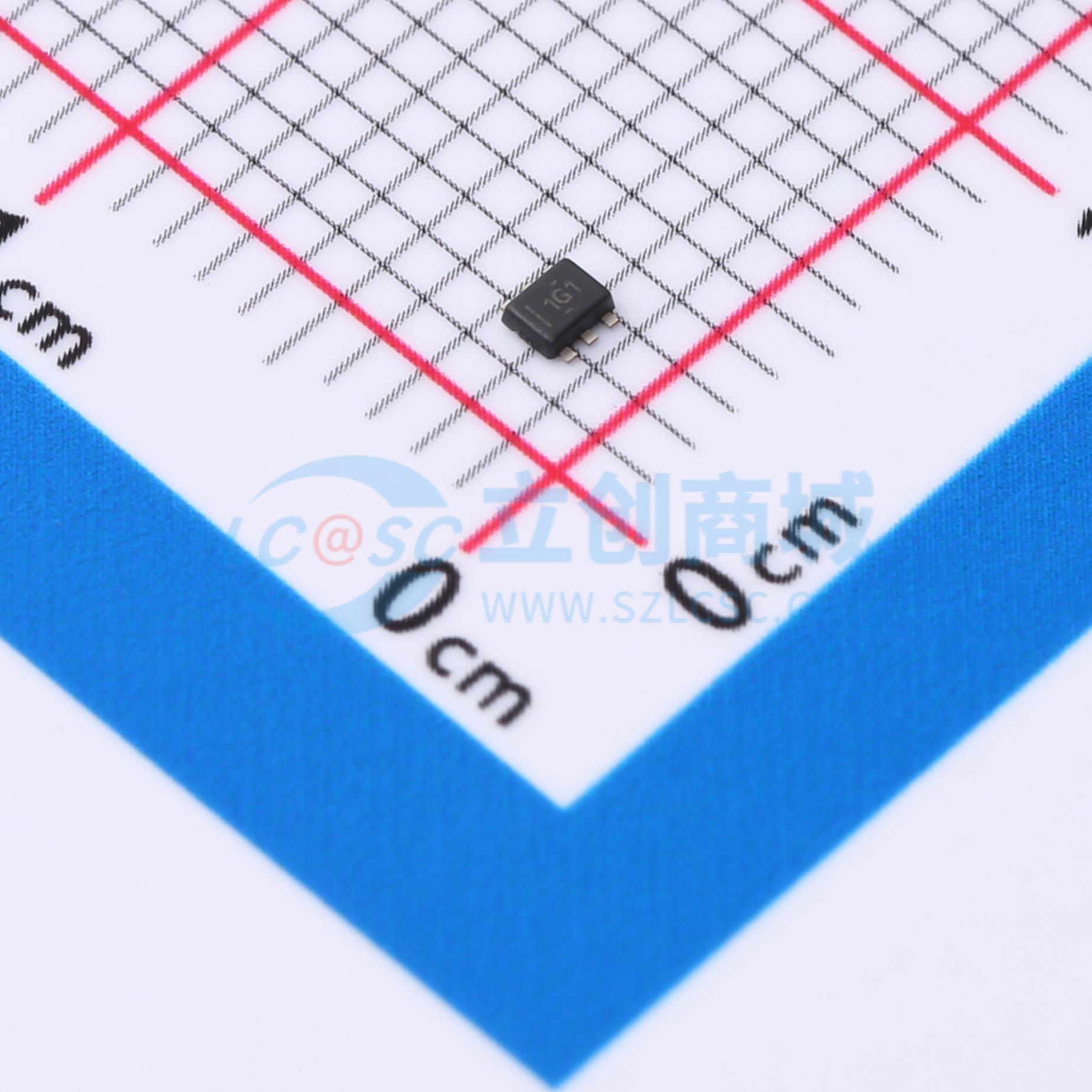

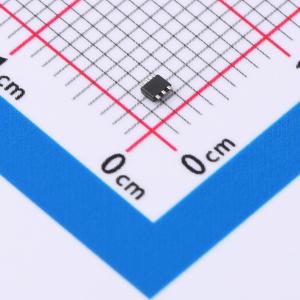

TMP390AQDRLRQ1
超小型、双通道、电阻器可编程温度开关，可提供过热和欠温检测，支持跳闸测试功能
- 描述
- TMP390-Q1 汽车级超小型双通道 0.5μA 电阻器可编程温度开关
- 品牌名称
- TI(德州仪器)
- 商品型号
- TMP390AQDRLRQ1
- 商品编号
- C2864507
- 商品封装
- SOT-563
- 包装方式
- 编带
- 商品毛重
- 0.017克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 温控开关 | |
| 类型 | 半导体式 | |
| 通道数 | 2 | |
| 温度迟滞配置 | 10℃；20℃；5℃ | |
| 动作温度精度 | ±0.5℃ |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 1.62V~5.5V | |
| 工作电流 | 500nA | |
| 静态电流(Iq) | 1uA | |
| 欠温(冷)检测 | 支持 | |
| 功能特性 | 可调滞回温度；过温保护；可调温度阈值 |
商品概述
TMP390-Q1 器件属于超低功耗、双通道、电阻可编程温度开关系列，可在 -55°C 至 130°C 范围内对系统过热事件进行保护和检测。TMP390-Q1 可提供独立的过热和欠温检测。跳闸温度（TTRIP）和热迟滞（THYST）选项可由两个位于 SETA 和 SETB 引脚上的 E96 系列电阻器（1% 容差）进行编程。通道 A 电阻器的阻值范围为 1.05 KΩ 至 909 KΩ，具有 48 个不同阻值。通道 B 电阻器的阻值范围为 10.5 KΩ 至 909 KΩ。SETA输入的接地电阻器值可设置通道A的 TTRIP 阈值。SETB输入的接地电阻器值可设置通道B的 TTRIP 阈值，两个通道的 THYST 选项可设置为 5℃ 或 10℃，以防止发生不需要的数字输出切换。当SETB输入接地，通道A运行时具有 20℃ 的迟滞。电阻器精度对 TTRIP 精度没有影响。为使客户能够进行电路板级制造，TMP390-Q1可通过发挥 SETA 或 SETB 引脚功能激活数字输出，从而支持跳闸测试功能。
商品特性
- 符合AEC-Q100标准
- 温度等级 1: -40°C 至 +125°C 工作温度范围
- 支持扩展工作温度范围:-55°C 至 +130°C
- 提供功能安全，具备有助于进行功能安全系统设计的文档
- 电阻器可编程的温度跳闸点和迟滞选项
- 电阻器容差可实现零误差
- 迟滞选项:5°C、10°C 和 20°C
- 具备适用于过热或欠温检测的独立输出
- 通道A（过热）跳闸点范围:+30°C至+124°C，阶跃为2°C
- 通道 B（欠温）跳闸点范围:-50°C 至 +25°C，阶跃为5°C
- 精度无需校准
- 0°C 至 +70°C 范围内精度为 ±1.5°C（最大值）
- -55°C 至 +130°C 范围内精度为 ±3.0°C（最大值）
- 超低功耗:25°C 时为 0.5μA（典型值）
- 电源电压范围:1.62至5.5V
- 开漏输出
- 跳闸测试功能支持系统内测试
- 采用SOT-563 (1.60mm×1.20mm) 6引脚封装
应用领域
- 汽车信息娱乐系统
- USB 充电器
- 仪表组
- 媒体接口
- 摄像头
- /激光
