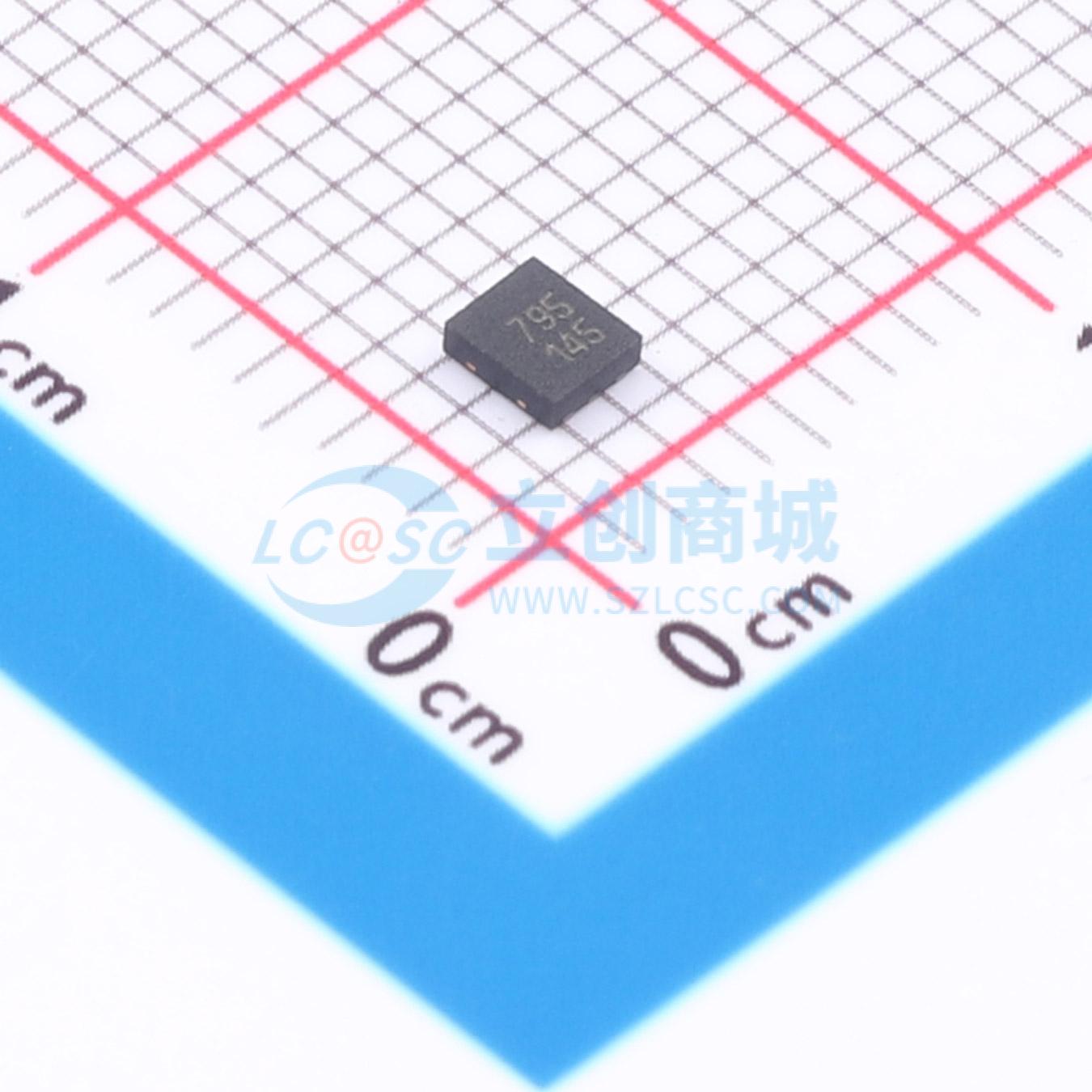

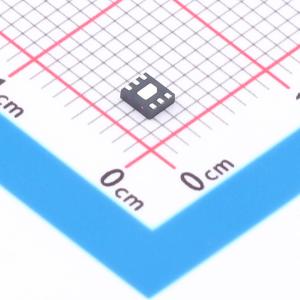

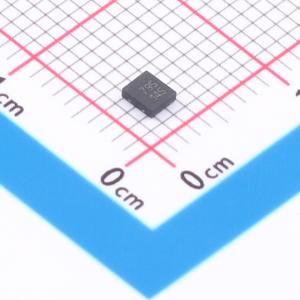

LM26LVCISD-145/NOPB

低电压、高精度、双输出、低功耗温度开关和温度传感器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LM26LV 具有模拟输出的 ±3°C 1.6V 至 5.5V、出厂预设跳变点温度开关
品牌名称: TI(德州仪器)
商品型号: LM26LVCISD-145/NOPB
商品编号: C2867529
商品封装: WSON-6-EP(2.2x2.5)
包装方式: 编带
商品毛重: 0.036克(g)

商品参数

商品概述

LM26LV和LM26LV-Q1是低电压、高精度、双输出、低功耗温度开关和温度传感器。温度跳变点可在工厂预设置，可在0℃到150℃范围内以1℃为增量设置为任意温度。内置温度迟滞可在温度不稳定的环境中保持输出稳定。正常工作时，当芯片温度超过T_TRIP时，温度开关输出有效，当温度降至低于T_TRIP-T_HYST的温度时，温度开关输出复位。OVERTEMP数字输出提供两种结构，分别为高有效推挽结构、低有效开漏结构。模拟输出V_TEMP输出带负温度系数NTC的模拟电压。将TRIP_TEST输入拉高可使数字输出激活，用于原位验证，还可使阈值电压出现在V_TEMP输出引脚，可用于验证温度跳变点。该器件最低工作电压低，适合1.8V系统设计，宽工作范围、低供电电流、高精度可为多种商用和工业应用提供温度开关解决方案。

商品特性

支持1.6V低电压工作
静态电流低
具备锁存功能，可锁存超温状态
提供推挽和开漏两种温度开关输出
跳变点范围宽，为0℃~150℃
模拟V_TEMP温度传感器输出线性度高
V_TEMP输出带有短路保护
在-50℃~150℃温度范围内精度符合要求
电源噪声抑制性能良好
部分型号符合AEC-Q100标准，温度等级0器件的环境工作温度范围为-40℃~150℃
人体模型ESD分级为3A级，充电器件模型ESD分级为C6级，机器模型ESD分级为M3级
采用WSON-6封装，支持工厂预设温度跳变点

应用领域

手机
无线收发器
数码相机
电池管理系统
汽车应用
磁盘驱动器
游戏设备
电器
冗余保护与温度监测

	属性	参数值
	商品目录	温控开关
	类型	半导体式
	通道数	2
	动作温度	145℃
	复位温度	140℃
	温度迟滞配置	5℃

	属性	参数值
	动作温度精度	±2.2℃
	工作电压	1.6V~5.5V
	工作电流	8uA
	静态电流(Iq)	8uA
	欠温(冷)检测	不支持
	功能特性	内置温度传感器；过温保护
