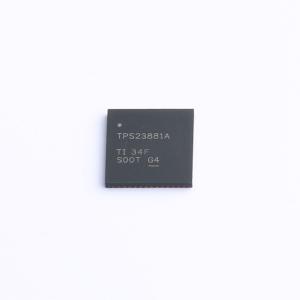

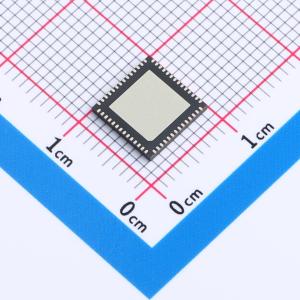

温馨提醒：图片仅供参考，商品以实物为准

TPS23881ARTQR

具有SRAM和200mΩ电流感应电阻的4线对8通道PoE PSE控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS23881 具有 200mΩ RSENSE 的 4 线对、4 类、8 通道 PoE PSE
品牌名称: TI(德州仪器)
商品型号: TPS23881ARTQR
商品编号: C2864514
商品封装: VQFN-56(8x8)
包装方式: 编带
商品毛重: 0.246克(g)

商品参数

商品概述

TPS23881 是一款8 通道电源设备(PSE) 控制器，旨在按照IEEE 802.3bt 标准向以太网电缆提供电力。这八个单独的电源通道可以按2 线对（单通道）或4 线对（双通道）PoE 端口的任意组合进行配置。PSE 控制器可以检测具有有效特征的供电设备(PD)，根据其分级确定设备的电源要求并进行供电。

TPS23881 在TPS23880 的基础上进行了改进，减小了电流感应电阻，提供了更精确的可编程功率限制、电容测量以及通过ROM 运行的功能。TPS23881 还与TI 的FirmPSE 系统固件兼容，该固件提供了一种完全可配置的解决方案，用于控制系统中可提供多达48 个4 线对PoE 电源端口的多个TPS23881 器件。

各端口专用ADC 可提供持续的端口电流监控和执行并行分级测量的功能，以实现更短的端口开启时间。±2.5% 精度的可编程端口电源限制提供了将最大功率从90W 扩展到125W 以上。200mΩ 电流感应电阻器和外部FET 架构使设计能够平衡尺寸、效率、散热和解决方案成本要求。

商品特性

适用于3 型或4 型以太网供电应用的IEEE802.3bt PSE 解决方案
八个独立的PSE 通道
可选电阻器自主运行– 无需外部MCU
与TI 的FirmPSE 系统固件兼容
SRAM 可编程存储器
可编程功率限制精度 ±2.5%
200mΩ 电流感应电阻器
传统PD 电容测量
可选的2 线对或4 线对端口功率分配– 15.4W、30W、45W、60W、75W 或90W
单一特征和双特征PD 兼容性
各端口专用的14 位积分电流ADC– 用于直流断开的抗噪MPS
2% 电流感应精度
1 位或3 位快速端口关断输入
Auto-class 发现和功率测量
浪涌和操作折返保护
灵活的处理器控制运行模式– 自动、半自动和手动/诊断
各端口电压监控和遥测
-40°C 至 +125°C 工作温度
超低阿尔法(ULA) 封装(TPS23881A)

应用领域

录像机（NVR、DVR 等）
小型企业交换机
校园网交换机和分支交换机

	属性	参数值
	商品目录	以太网供电(PoE)控制器
	类型	供电设备(PSE)
	支持PoE标准	IEEE 802.3 bt(PoE++)
	最大功率	127W
	通道数	8

	属性	参数值
	芯片工作电压	3.3V
	输入电压(VPWR)	44V~57V
	特性	过载保护；故障保护；过流保护
	工作温度	-40℃~+125℃
