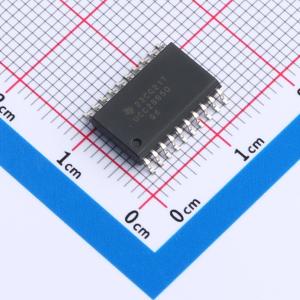

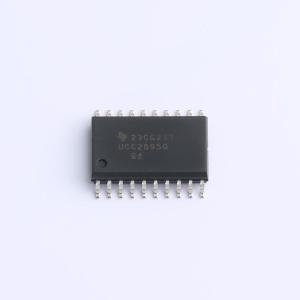

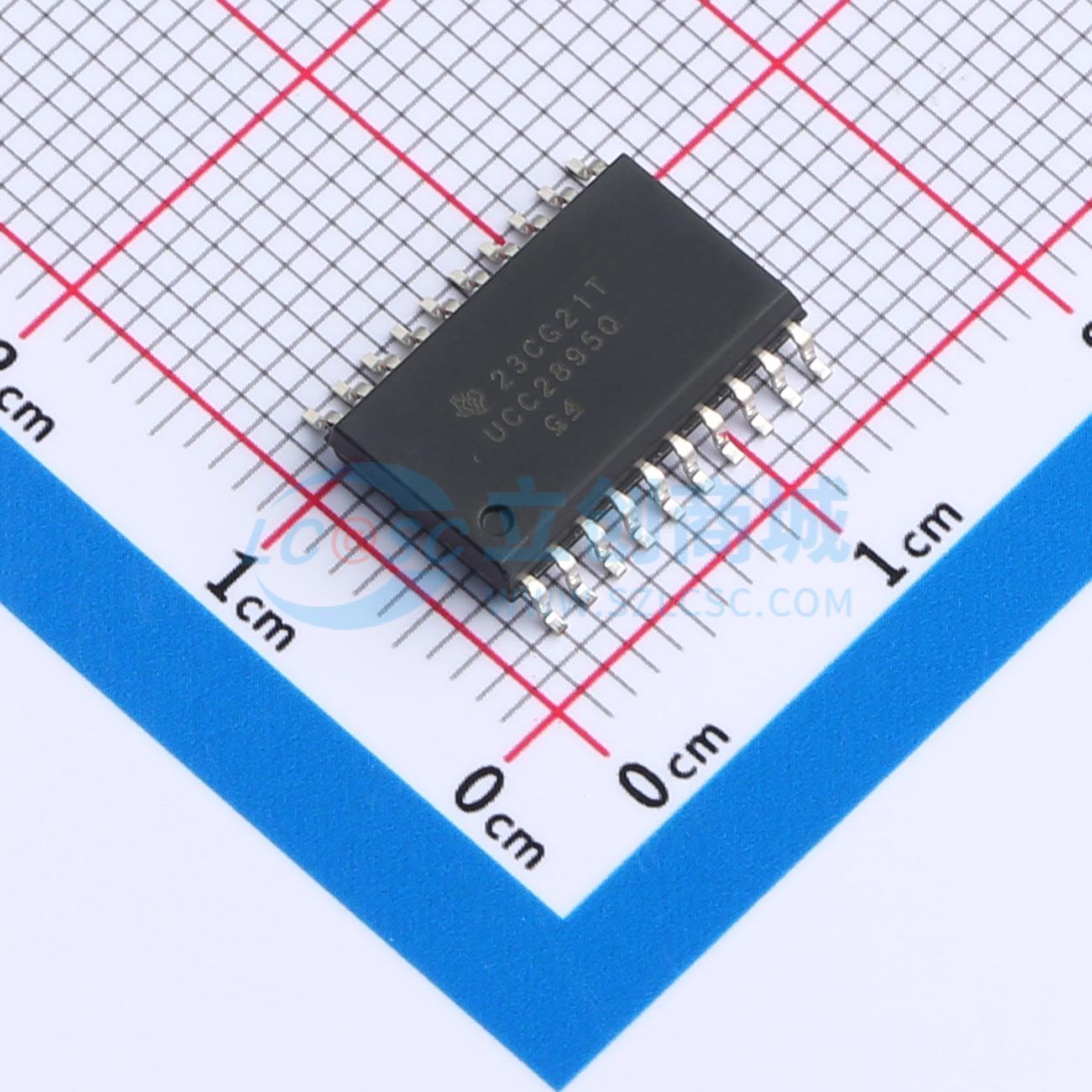

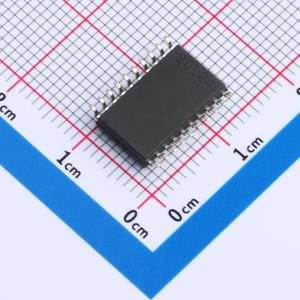

UCC2895QDWRQ1
全桥相移PWM控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- UCC2895-Q1 是一个全桥相移脉冲宽度调制 (PWM) 控制器,通过相移一个半桥相对于另一个半桥的开关来控制全桥功率级。它可以在高频率下提供高效的零电压开关,支持电压模式或电流模式控制。
- 品牌名称
- TI(德州仪器)
- 商品型号
- UCC2895QDWRQ1
- 商品编号
- C2864308
- 商品封装
- SOIC-20-300mil
- 包装方式
- 编带
- 商品毛重
- 0.63克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 工作电压 | 10V~16.5V | |
| 开关频率 | 473kHz~527kHz | |
| 最大占空比 | 100% |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | 全桥式 | |
| 特性 | 欠压保护(UVP)；过流保护(OCP)；软启动 | |
| 工作温度 | -55℃~+125℃ |
商品概述
UCC2895-Q1是一款移相脉宽调制（PWM）控制器，通过使一个半桥相对于另一个半桥进行开关移相来实现对全桥功率级的控制。它允许采用恒定频率PWM结合谐振零电压开关，以在高频下实现高效率。该器件既可用作电压模式控制器，也可用作电流模式控制器。 尽管UCC2895-Q1保留了UC3875/6/7/8系列和UC3879的功能，但它通过增强控制逻辑、自适应延迟设置和关断能力等附加特性对该系列控制器进行了改进。由于采用BCDMOS工艺制造，与双极型同类产品相比，其工作电源电流大幅降低。UCC2895-Q1的最大时钟频率可达1 MHz。
商品特性
- 符合汽车应用要求
- 可编程输出导通延迟
- 双向振荡器同步
- 电压模式、峰值电流模式或平均电流模式控制
- 可通过单引脚实现可编程软启动/软停止和芯片禁用
- 0%至100%占空比控制
- 7 MHz误差放大器
- 最高1 MHz工作频率
- 500 kHz时典型工作电流为5 mA
- 欠压锁定（UVLO）期间电流极低，仅150 μA
应用领域
- 移相全桥转换器
- 离线、电信、数据通信和服务器
- 分布式电源架构
- 高密度电源模块
