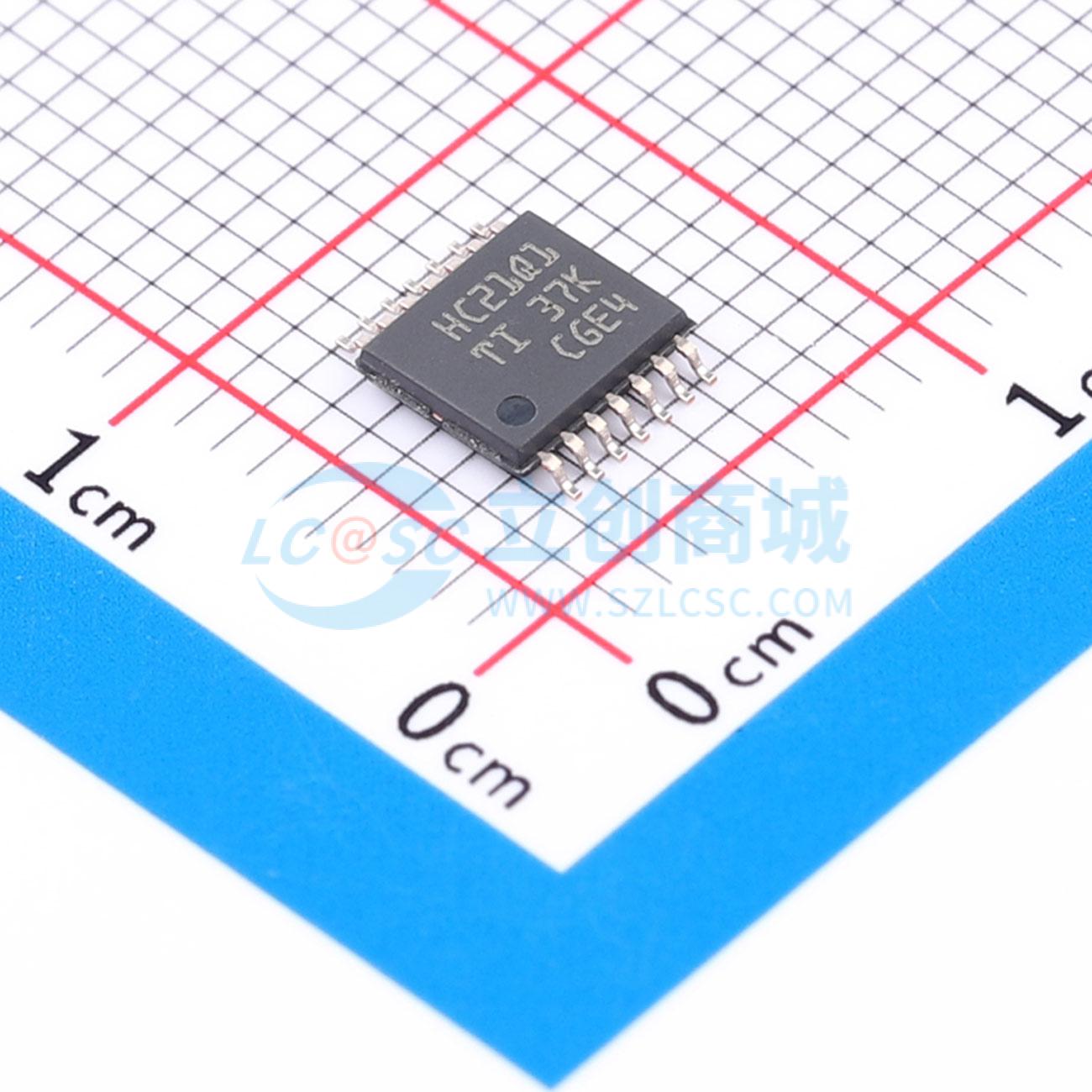

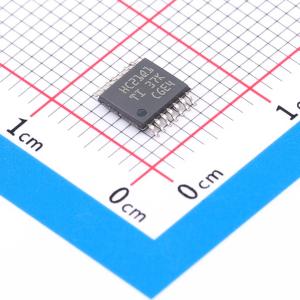

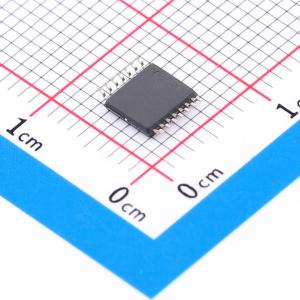

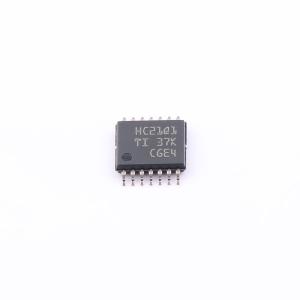

SN74HC21QPWRG4Q1
双路四输入正与门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74HC21-Q1 汽车类 2 通道 4 输入 2V 至 6V 5.2mA 驱动强度与门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HC21QPWRG4Q1
- 商品编号
- C2864275
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.391667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 2 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 输入高电平(VIH) | 1.5V~4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 500mV~1.8V | |
| 输出高电平(VOH) | 5.9V；1.9V；4.4V | |
| 输出低电平(VOL) | 100mV | |
| 系列 | 74HC系列 | |
| 传播延迟(tpd) | 19ns@6V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 4 | |
| 功能特性 | - |
商品概述
该器件包含两个独立的4输入与门，在正逻辑下执行布尔函数 Y = A · B · C · D 或 Y = 非(A + 非B + 非C + 非D)。
商品特性
- 符合汽车应用要求
- 工作电压范围为2 V至6 V
- 输出最多可驱动10个LSTTL负载
- 低功耗，最大Icc为20 μA
- 典型tpd为11 ns
- 5 V下输出驱动电流为±4 mA
- 最大输入电流为1 μA
