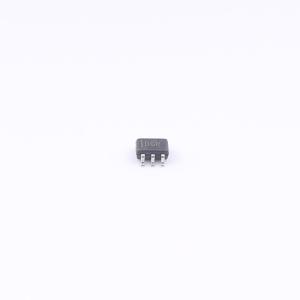

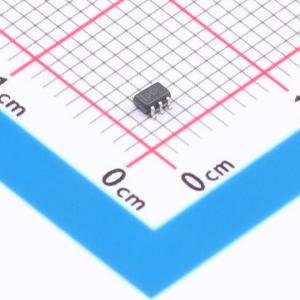

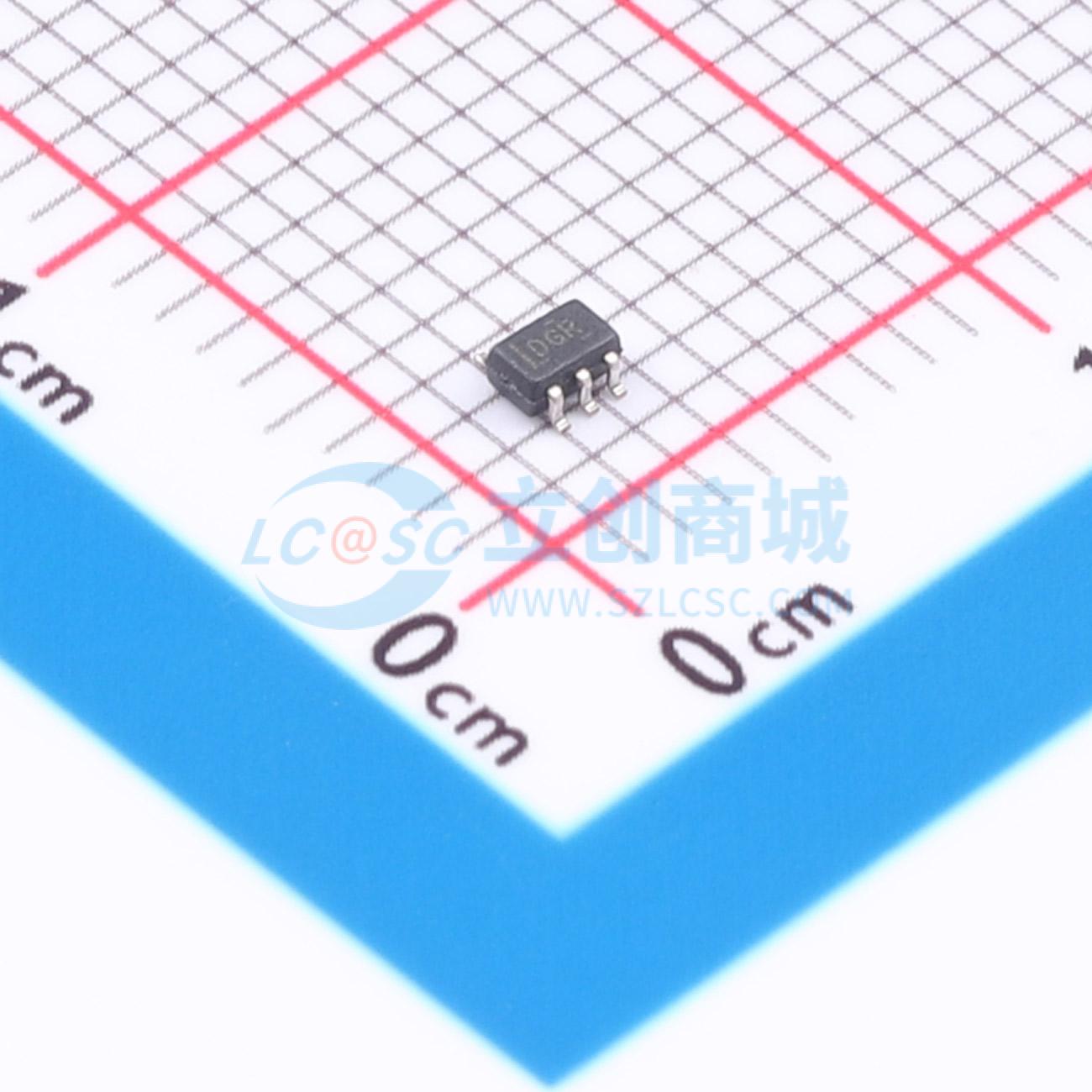

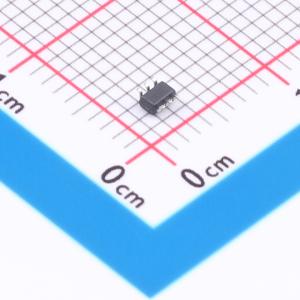

CLVC1G3208IDCKRQ1
单路三输入正或与门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVC1G3208-Q1 汽车类单路 3 输入正或与门
- 品牌名称
- TI(德州仪器)
- 商品型号
- CLVC1G3208IDCKRQ1
- 商品编号
- C2864098
- 商品封装
- SC-70-6
- 包装方式
- 编带
- 商品毛重
- 0.034克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门；或门 | |
| 门电路数量 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | 2V；1.7V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV；700mV | |
| 输出高电平(VOH) | 1.9V；2.3V；1.2V；3.8V | |
| 输出低电平(VOL) | 550mV；300mV；450mV | |
| 系列 | 74LVC系列 | |
| 传播延迟(tpd) | 5.9ns@3.3V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 每门输入数量 | 3 | |
| 功能特性 | 局部关断模式 |
商品概述
SN74LVC1G3208-Q1是一款单3输入正逻辑或与门，可通过将一个输入接GND或VCC配置为2输入或门或2输入与门，供电电压范围为1.65V~5.5V，正逻辑下实现布尔运算Y=(A+B)×C。
商品特性
- 符合汽车应用要求
- 支持5V VCC工作
- 输入可承受最高5.5V电压
- 在3.3V条件下最大传播延迟tpd为5ns
- 低功耗，最大电源电流Icc为10μA
- 在3.3V条件下输出驱动电流为±24mA
- 输入迟滞允许缓慢输入转换，可提升输入开关抗干扰能力，3.3V条件下输入迟滞典型值为250mV
- 可配置实现三种逻辑功能：或与门、或门、与门
- 内置Ioff电路，支持部分掉电模式操作，器件断电时会禁用输出，防止有害电流回流通过器件
应用领域
- 汽车应用领域
