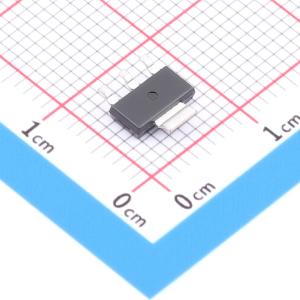

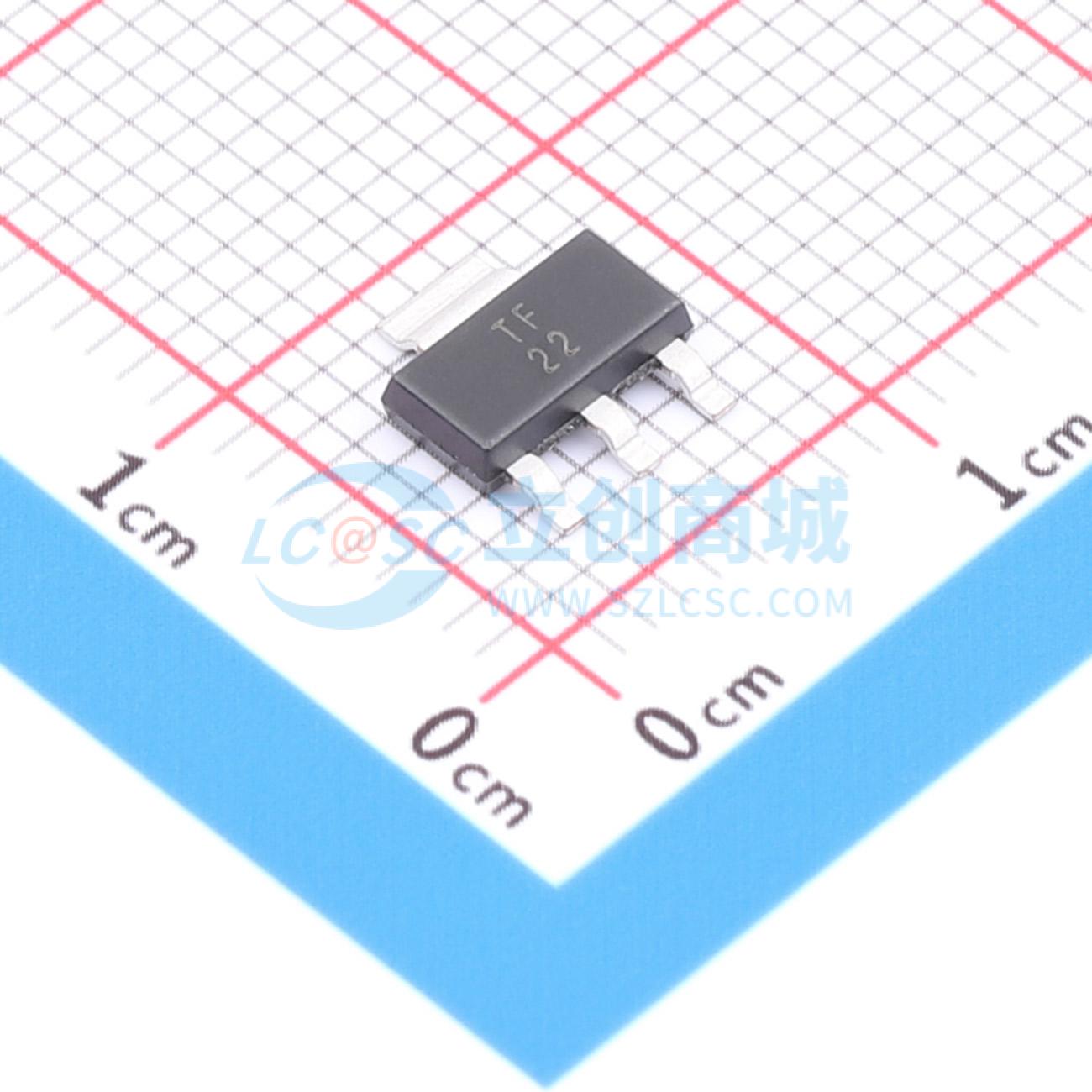

TL1963A-15DCYR

具有反向电流和反向电压保护功能的 1.5A、20V 超低压降稳压器

描述: TL1963A 具有反向电流和反向电压保护功能的 1.5A、20V 超低压降稳压器
品牌名称: TI(德州仪器)
商品型号: TL1963A-15DCYR
商品编号: C2864123
商品封装: SOT-223-4
包装方式: 编带
商品毛重: 0.232克(g)

商品参数

商品概述

TL1963A-xx 器件是为快速瞬态响应而优化的低压差（LDO）稳压器。该器件可提供 1.5 A 的输出电流，压差为 340 mV。工作静态电流为 1 mA，关断时降至小于 1 μA。静态电流得到良好控制；与许多其他稳压器不同，它在压差状态下不会升高。除了快速瞬态响应外，TL1963A-xx 稳压器的输出噪声非常低，这使其非常适合用于对噪声敏感的射频电源应用。输出电压范围为 1.21 V 至 20 V。TL1963A-xx 稳压器在输出电容低至 10 μF 时仍能保持稳定。与其他稳压器不同，使用小型陶瓷电容时无需额外增加等效串联电阻（ESR）。内部保护电路包括反接电池保护、限流、热保护和反向电流保护。该器件提供 1.5 V、1.8 V、2.5 V、3.3 V 的固定输出电压，以及一款参考电压为 1.21 V 的可调输出器件。

商品特性

针对快速瞬态响应进行优化
输出电流：1.5 A
压差：340 mV
低噪声：40 μV_RMS（10 Hz 至 100 kHz）
静态电流：1 mA
无需保护二极管
压差状态下静态电流可控
固定输出电压：1.5 V、1.8 V、2.5 V、3.3 V
输出电压可调范围：1.21 V 至 20 V（仅适用于 TL1963A）
关断时静态电流小于 1 μA
使用 10 μF 陶瓷输出电容时保持稳定
反接电池保护
反向电流保护

应用领域

工业无线基础设施
射频系统
3.3 V 至 2.5 V 逻辑电源
开关电源后置稳压器

交货周期

订货7-9个工作日

购买数量

(2500个/圆盘，最小起订量 1000 个)

个

起订量：1000 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	20V
	输出电压	1.5V
	输出电流	1.5A
	电源纹波抑制比(PSRR)	55dB@(120Hz)
	压差	340mV@(1.5A)

	属性	参数值
	静态电流(Iq)	1mA
	噪声	40uVrms
	特性	过流保护；反接保护；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
