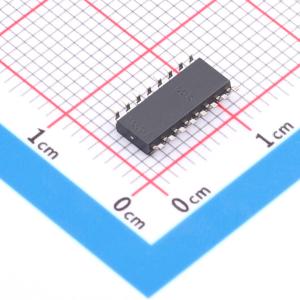

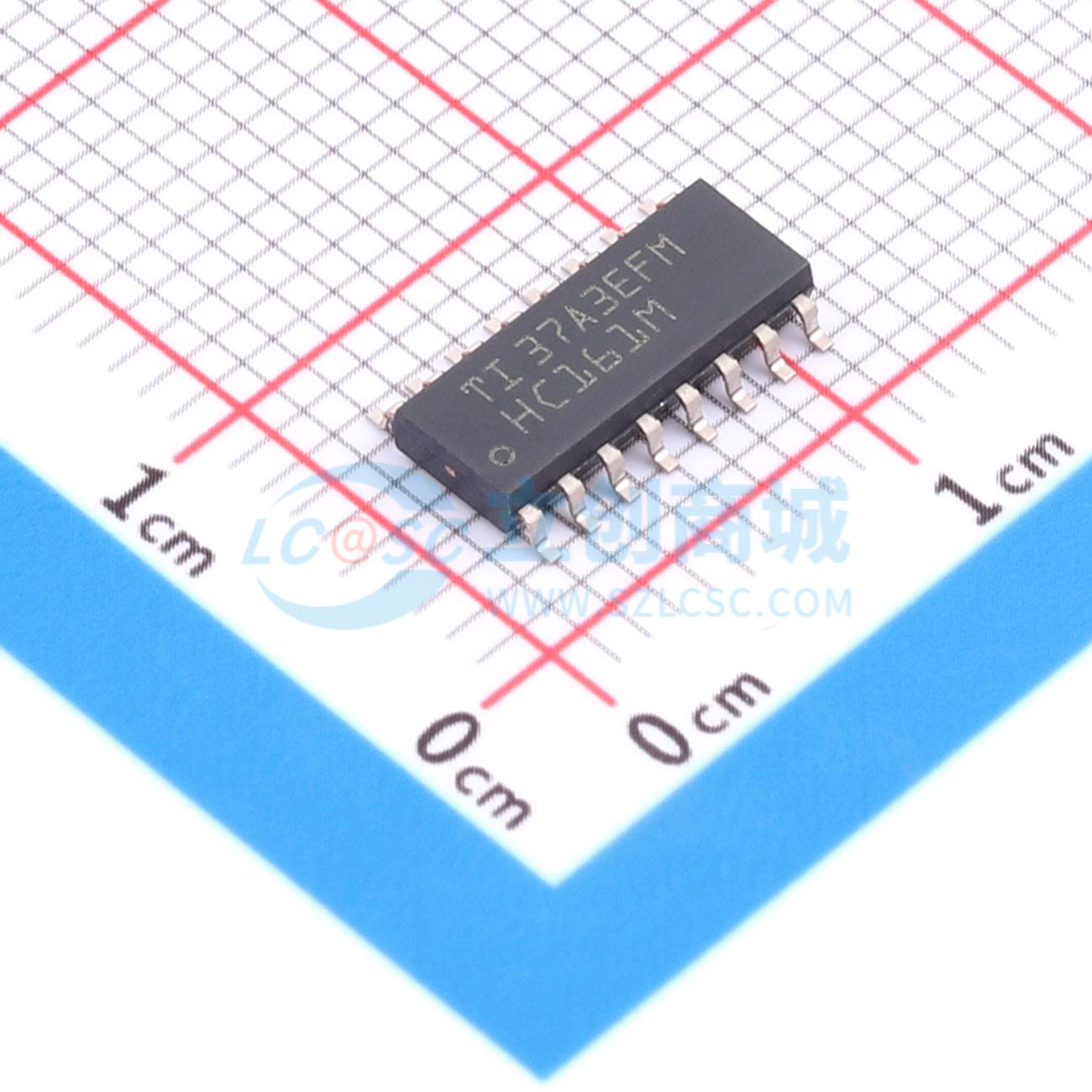

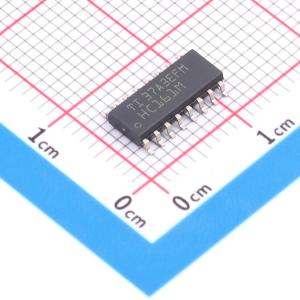

温馨提醒：图片仅供参考，商品以实物为准

CD74HC161M96

高速CMOS逻辑可预置计数器，具备同步计数和加载、超前进位功能

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: CD74HC161 具有异步复位的高速 CMOS 逻辑 4 位二进制计数器
品牌名称: TI(德州仪器)
商品型号: CD74HC161M96
商品编号: C2864126
商品封装: SOIC-16
包装方式: 编带
商品毛重: 1.678克(g)

商品参数

商品概述

HC161、HCT161、HC163、HCT163是可预置同步计数器，具备超前进位逻辑，适用于高速计数场景。其中HC161和HCT161分别为异步复位的十进制计数器和4位二进制计数器；HC163和HCT163分别为同步复位的十进制计数器和4位二进制计数器。计数和并行预置操作都与时钟的负到正跳变同步完成；同步并行使能输入SPE为低电平时，禁止计数操作，满足SPE建立和保持要求时，可将P0至P3输入端的数据加载到计数器中。所有计数器都可通过主复位输入MR的低电平复位，同步复位型的HC163和HCT163需要满足相对于时钟的建立和保持时间要求。每个计数器配备两个计数使能端PE和TE，用于实现n位级联，所有计数器的复位操作不受SPE、PE、TE输入电平的影响，HC161和HCT161的复位也不受时钟输入CP电平影响。若十进制计数器预置到非法状态或上电后进入非法状态，经过一次计数后即可返回正常序列。超前进位功能可简化计数器的串行级联：两个计数使能输入PE和TE都为高电平时才会启动计数；TE输入与所有4级输出Q做与逻辑，当计数达到最大值时，进位输出TC会在一个时钟周期内保持高电平，该脉冲可用于使能下一个级联阶段，现有封装类型包括CERDIP、PDIP、SOIC。

商品特性

包含两类4位二进制计数器，HC161、HCT161为异步复位型，HC163、HCT163为同步复位型
支持同步计数与同步加载
配置两个计数使能输入，支持n位级联扩展
集成超前进位逻辑，可实现高速计数
支持两种输出规格：标准输出可驱动10个LSTTL负载，总线驱动器输出可驱动15个LSTTL负载
工作温度范围为-55℃~125℃
传输延迟与转换时间平衡，相比LSTTL逻辑IC功耗显著降低
HC型工作电压范围为2V~6V，高抗干扰能力：VCC=5V时，NIL为VCC的30%，NIH为VCC的30%
HCT型工作电压范围为4.5V~5.5V，可直接与LSTTL输入逻辑兼容，VIL最大值为0.8V，VIH最小值为2V；兼容CMOS输入，VOL、VOH条件下I1≤1μA
直流电源电压最大值范围为-0.5V~7V，单输出引脚最大直流输出源/灌电流为±25mA，VCC或地最大电流为±50mA
工作条件下输入输出直流电压范围为0V~VCC，输入上升下降时间最大值：2V时1000ns，4.5V时500ns，6V时400ns
热参数：PDIP封装热阻θJA典型值为67℃/W，SOIC封装热阻θJA典型值为73℃/W，最高结温为150℃，存储温度范围为-65℃~150℃，10秒焊接时最高引线温度为300℃

应用领域

高速计数场景
n位级联扩展计数系统

	属性	参数值
	商品目录	计数器/分频器
	逻辑类型	2分频
	分辨率(位)	4
	系列	74HC
	计时方向	-
	工作电压	2V~6V
	元件数	1
	触发沿	下降沿

	属性	参数值
	复位方式	异步
	计时方式	同步
	计数速率	24MHz
	传播延迟(tpd)	31ns@6V,50pF
	耗散功率(Pd)	-
	工作温度	-55℃~+125℃
	功能特性	同步计数；复位功能；级联计数器
