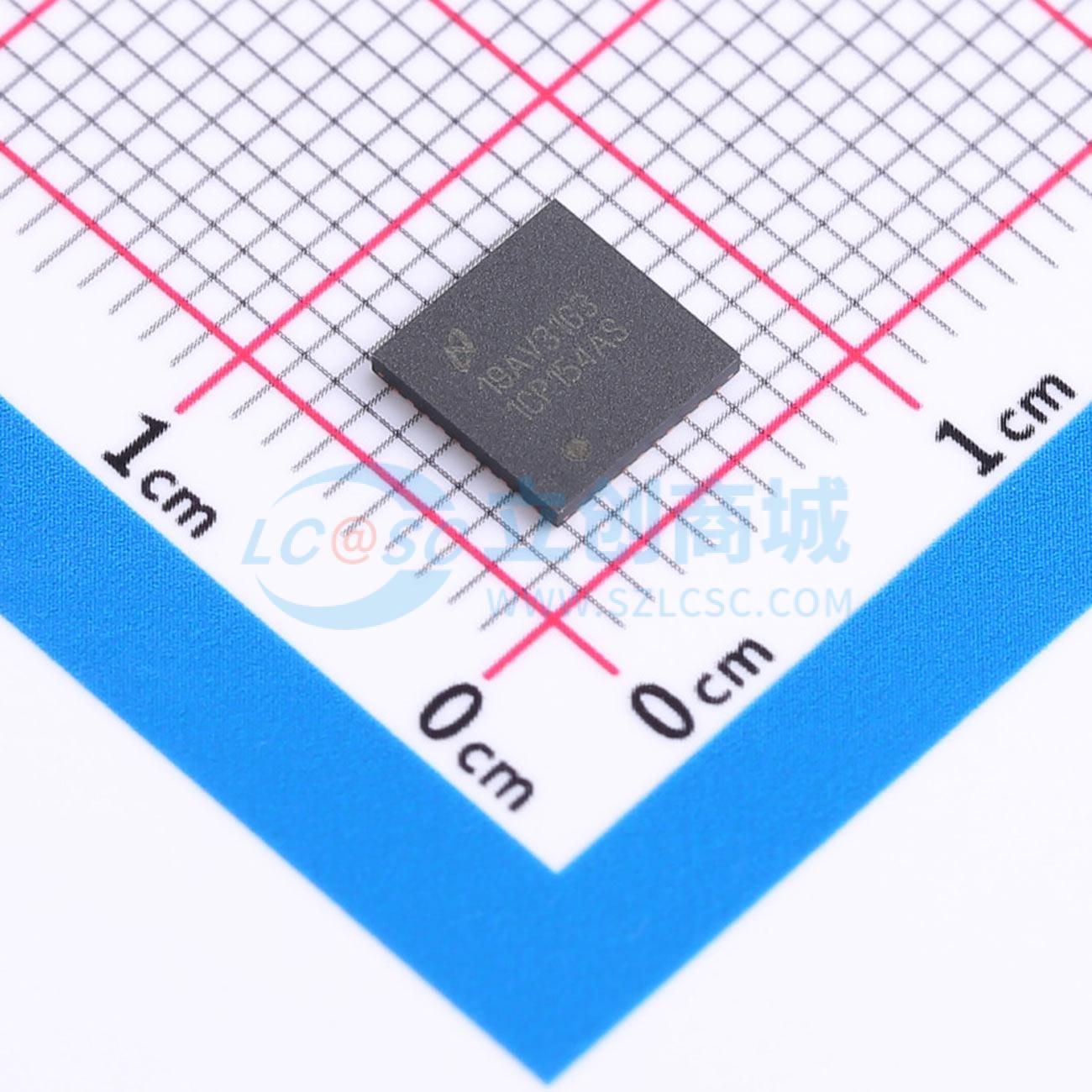

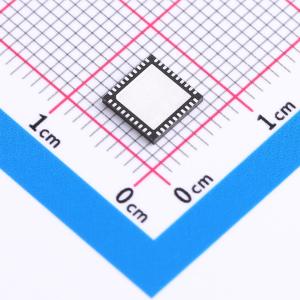

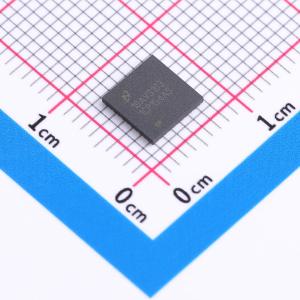

DS10CP154ATSQ/NOPB
1.5Gbps 4x4 LVDS交叉点开关
- 描述
- DS10CP154A 1.5Gbps 4x4 LVDS 交叉点开关
- 品牌名称
- TI(德州仪器)
- 商品型号
- DS10CP154ATSQ/NOPB
- 商品编号
- C2864128
- 商品封装
- WQFN-40-EP(6x6)
- 包装方式
- 编带
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号开关/编解码器/多路复用器 | |
| 电源极性 | 单电源 | |
| 工作电压 | 3V~3.6V | |
| 输入数/输出数 | 4/4 | |
| 灌电流(IOL) | 55mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 55mA | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | 675ps@3.3V,100Ω | |
| 静态电流(Iq) | 50mA | |
| 功能特性 | - |
商品概述
DS10CP154A是一款1.5 Gbps 4x4 LVDS交叉点开关，专为FR-4印刷电路板背板和平衡电缆上的高速信号路由与交换优化设计。全差分信号路径可确保出色的信号完整性与抗干扰能力。无阻塞架构允许任何输入连接到任意一个或多个输出。开关配置可通过外部引脚或System Management Bus (SMBus)接口完成。此外，SMBus电路支持信号丢失（LOS）监测，可向系统告知存在开路输入条件（例如电缆断开）。宽输入共模范围允许开关接受LVDS、CML和LVPECL电平的信号，输出电平为LVDS。极小的封装占位符在电路板上占用空间极小，同时直通引脚布局方便电路板布局。每个差分输入和输出内部均配有100Ω端接电阻，可降低回波损耗，减少元件数量并进一步减小电路板空间。
商品特性
- 支持DC至1.5 Gbps工作，低抖动、低偏斜、低功耗
- 引脚和SMBus可配置，全差分无阻塞架构
- 宽输入共模范围支持与CML或LVPECL驱动器直流耦合接口
- LOS电路可检测开路输入故障情况
- 片上100 Ω输入输出端接可将插入损耗和回波损耗降至最低，减少元件数量并减小电路板空间
- LVDS I/O引脚具备8 kV ESD防护，可保护相邻元件
- 采用节省空间的小型6 mm x 6 mm WQFN-40封装
应用领域
- 高速通道选择应用
- 时钟和数据缓冲与多路复用
- SD/HD SDI路由器
