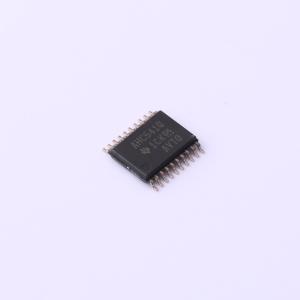

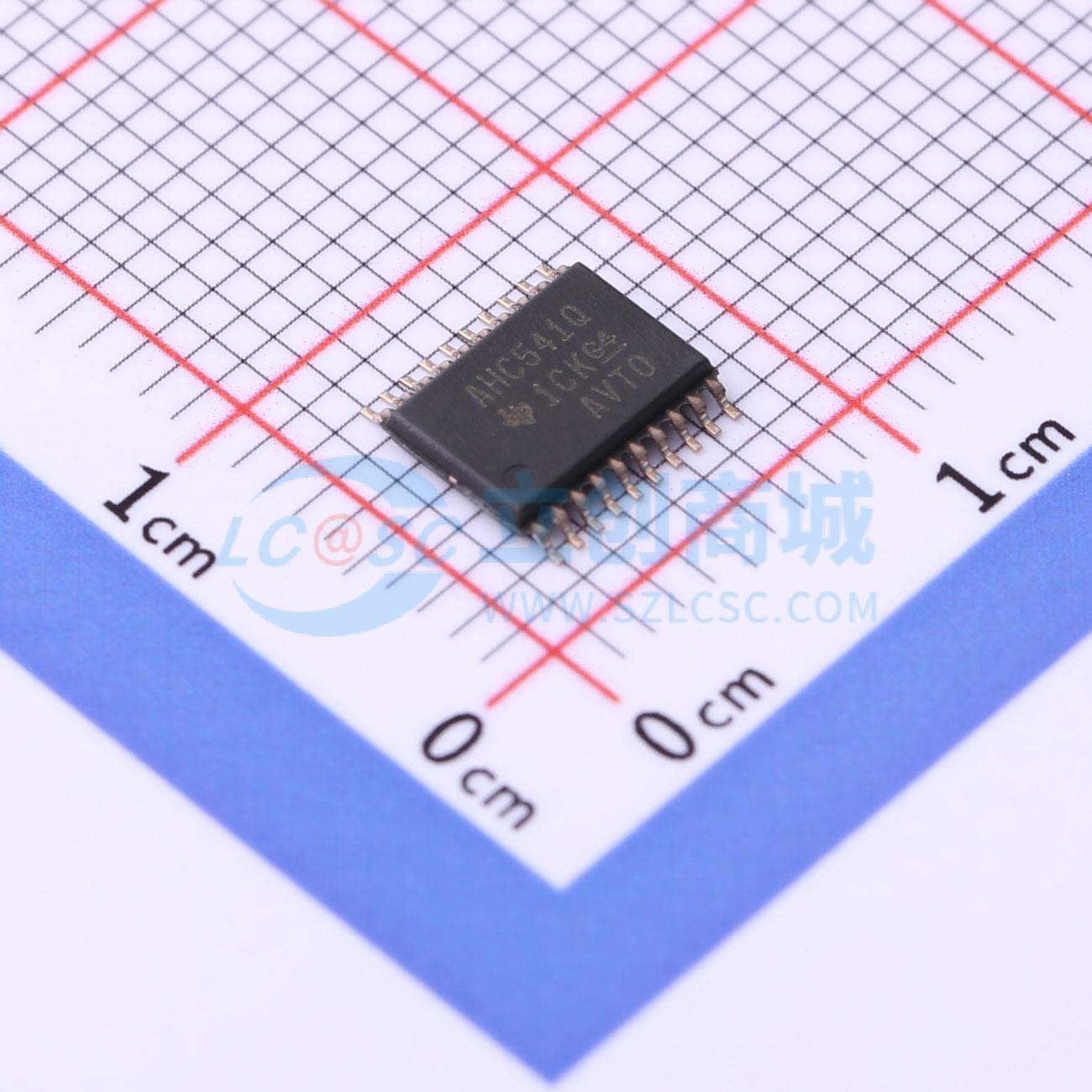

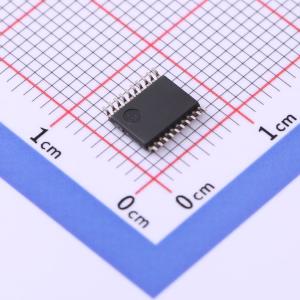

SN74AHC541QPWRQ1
三态输出，八路缓冲器/驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AHC541-Q1 具有三态输出的汽车类 8 通道、2V 至 5.5V 缓冲器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AHC541QPWRQ1
- 商品编号
- C2864136
- 商品封装
- TSSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 2V~5.5V | |
| 元件数 | 1 | |
| 每个元件位数 | 8 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 系列 | 74AHC | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 40uA | |
| 传播延迟(tpd) | 7ns@5V,50pF | |
| 功能特性 | 输出使能 |
商品概述
SN74AHC541是八进制缓冲器/驱动器，适合驱动总线线路或缓冲存储器地址寄存器，该器件的输入和输出位于封装的相对侧，方便印刷电路板布局。三态控制门为带有低电平有效输入的双输入与门，若任意一个输出使能OE1或OE2输入为高电平，所有对应输出都会处于高阻态；输出不处于高阻态时，输出为同相数据。为保证通电或断电过程中维持高阻态，输出使能端需通过上拉电阻接至电源VCC，电阻的最小值由驱动器的灌电流能力决定，器件所有未使用的输入端必须接至VCC或地，以保证器件正常工作。
商品特性
- 符合汽车应用要求
- 锁存性能超过250mA，符合JESD 17标准
- 工作电源VCC范围为2V~5.5V
- 最大额定值：电源电压范围-0.5V~7V，输入电压范围-0.5V~7V，输出电压范围-0.5V~VCC+0.5V，输出钳位电流±20mA，连续输出电流±25mA，流经VCC或地的连续电流±75mA
- DW封装热阻为58℃/W，PW封装热阻为83℃/W
- 存储温度范围为-65℃~150℃
应用领域
- 驱动总线线路
- 缓冲存储器地址寄存器
