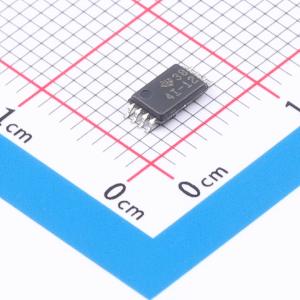

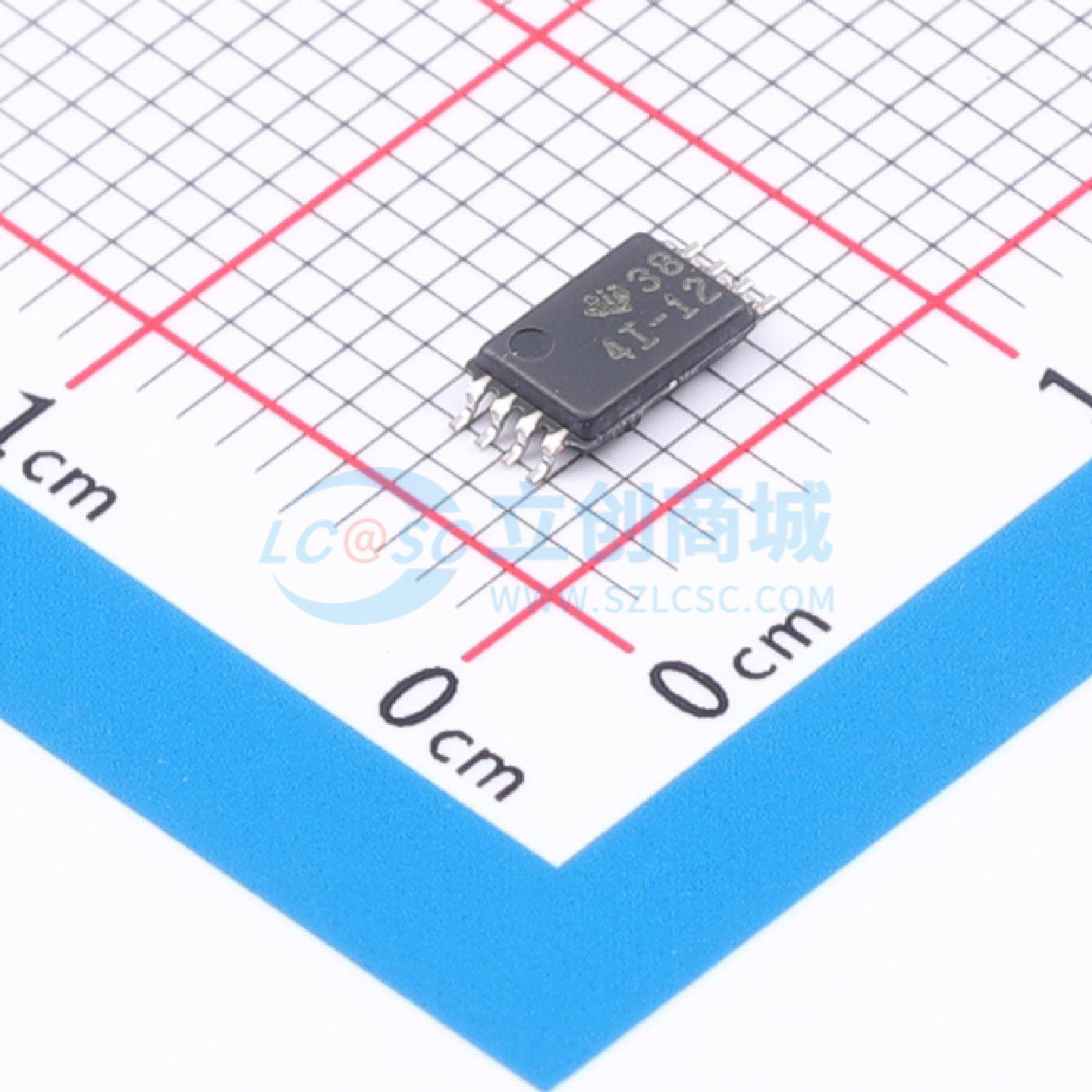

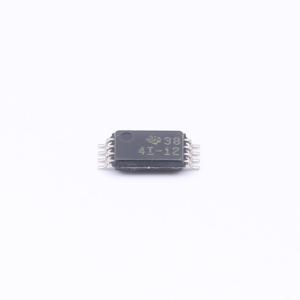

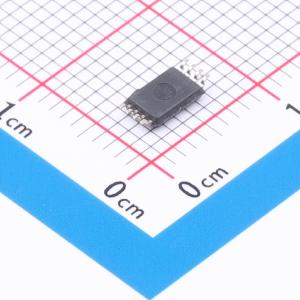

温馨提醒：图片仅供参考，商品以实物为准

LT1004IPWR-1-2

并联 20ppm/℃

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LT1004-1.2 1.235V 微功耗集成精密基准电压
品牌名称: TI(德州仪器)
商品型号: LT1004IPWR-1-2
商品编号: C2864155
商品封装: TSSOP-8
包装方式: 编带
商品毛重: 0.03克(g)

商品参数

商品概述

LT1004微功耗电压基准是一款双端带隙基准二极管，设计用于在极低工作电流下提供高精度和优异的温度特性。对器件设计、工艺和测试中的关键参数进行优化，可实现此前仅能通过筛选器件获得的规格。D封装或PW封装（顶视图）:NC引脚无内部连接，6号引脚与8号引脚内部连接。LP封装（顶视图）:NC引脚无内部连接。LT1004C的工作温度范围为0℃至70℃，LT1004I的工作温度范围为−40℃至85℃。

商品特性

LT1004-1.2初始精度为±4 mV
LT1004-2.5初始精度为±20 mV
微功耗运行
最高工作电流可达20 mA
基准阻抗极低

应用领域

便携式仪表基准
便携式测试仪器
电池供电系统
电流环路仪器仪表

	属性	参数值
	商品目录	电压基准芯片
	输出类型	固定
	工作电压	-
	输出电压	1.235V
	输出电流	20mA
	精度	±0.32%
	温度系数	20ppm/℃

	属性	参数值
	电压基准类型	并联
	静态电流(Iq)	-
	最小阴极电流调节	10uA
	噪声(0.1Hz-10Hz)	-
	噪声(10Hz-10kHz)	-
	工作温度	-40℃~+85℃@(Ta)
