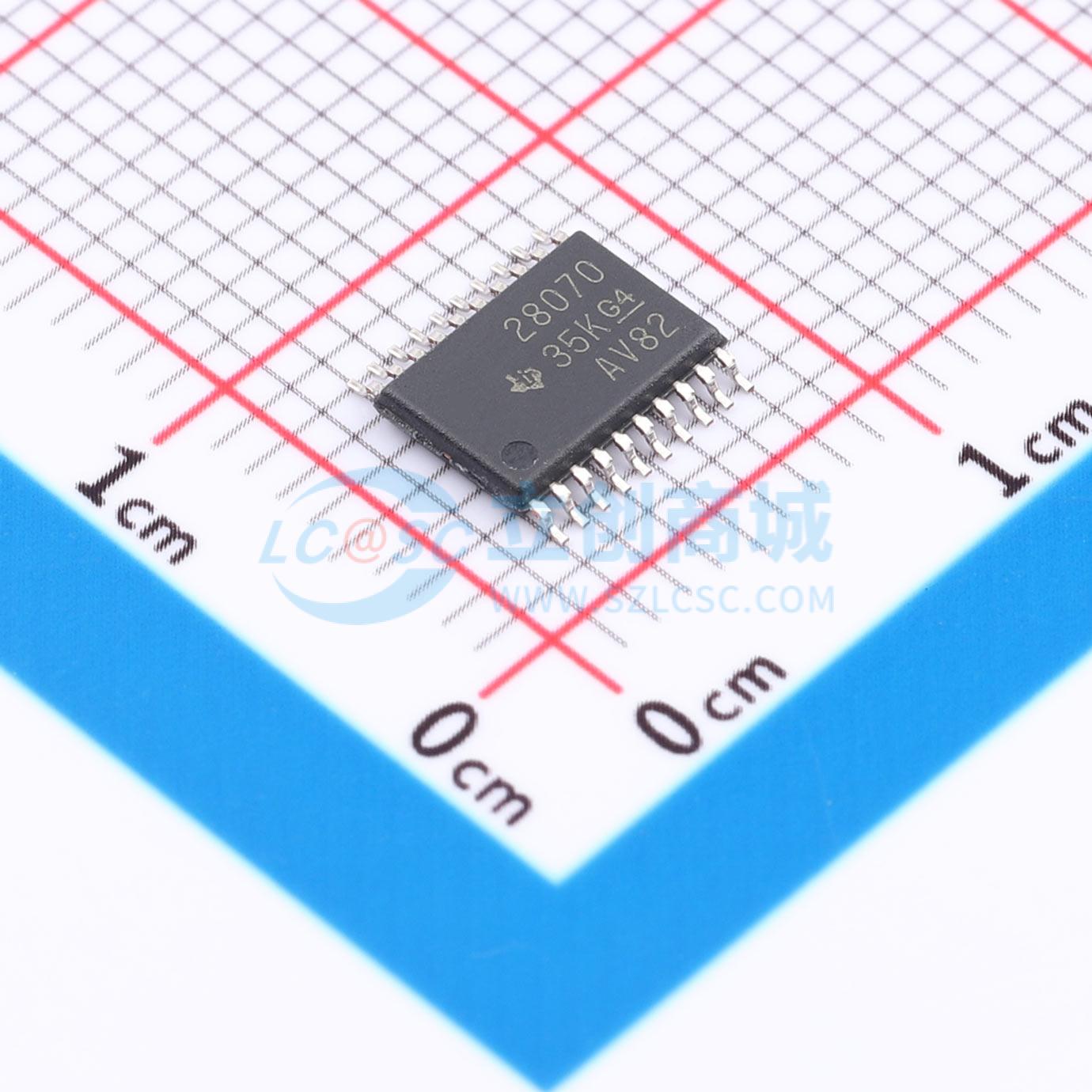

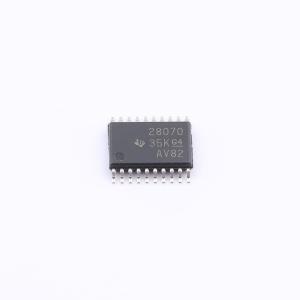

UCC28070PW
UCC28070PW
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 二相交错 CCM PFC 控制器 20-TSSOP -40 to 125
- 品牌名称
- TI(德州仪器)
- 商品型号
- UCC28070PW
- 商品编号
- C2864181
- 商品封装
- TSSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.184583克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 工作电压 | 11.2V~21V |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ |
商品概述
UCC28070是一款先进的功率因数校正（PFC）器件，集成了两个相位相差180°工作的脉宽调制器（PWM）。这种交错式PWM操作可大幅降低输入和输出纹波电流，使传导电磁干扰（EMI）滤波更简单、成本更低。经过显著改进的乘法器设计为两个独立的电流放大器提供共享电流基准，确保两个PWM输出均实现匹配的平均电流模式控制，同时保持稳定、低失真的正弦输入线电流。 UCC28070器件包含多项创新技术，包括电流合成和量化电压前馈，以提升功率因数（PF）、效率、总谐波失真（THD）和瞬态响应等性能。频率抖动、时钟同步和压摆率增强等特性进一步扩展了性能提升的潜力。 UCC28070器件还具备多种保护功能，包括输出过压检测、可编程峰值电流限制、欠压锁定和开环保护。
商品特性
- 具有固有电流匹配功能的交错式平均电流模式PWM控制
- 采用先进电流合成器电流检测技术，实现卓越效率
- 具有内部量化电压前馈校正功能的高线性乘法器输出，可实现接近单位功率因数
- 可编程频率范围为30 kHz至300 kHz
- 可编程最大占空比钳位
- 可编程频率抖动速率和幅度，增强EMI抑制能力
- 幅度：3 kHz至30 kHz
- 速率：最高30 kHz
- 具备外部时钟同步能力
- 通过电压放大器输出压摆率校正，增强负载和线路瞬态响应
- 可编程峰值电流限制
- 偏置电源欠压锁定（UVLO）、过压保护、开环检测和PFC使能监控
- 外部PFC禁用接口
- VSENSE和VINAC引脚开路保护
- 可编程软启动
应用领域
- 高效服务器和台式机电源
- 电信整流器
- 白色家电和工业设备
