温馨提醒：图片仅供参考，商品以实物为准

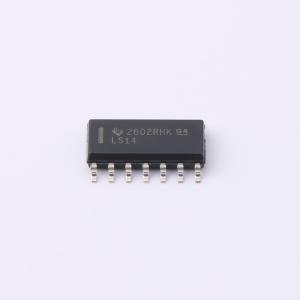

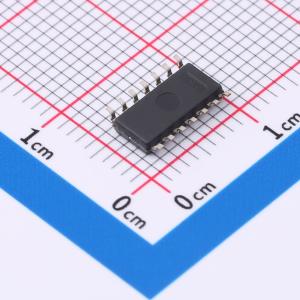

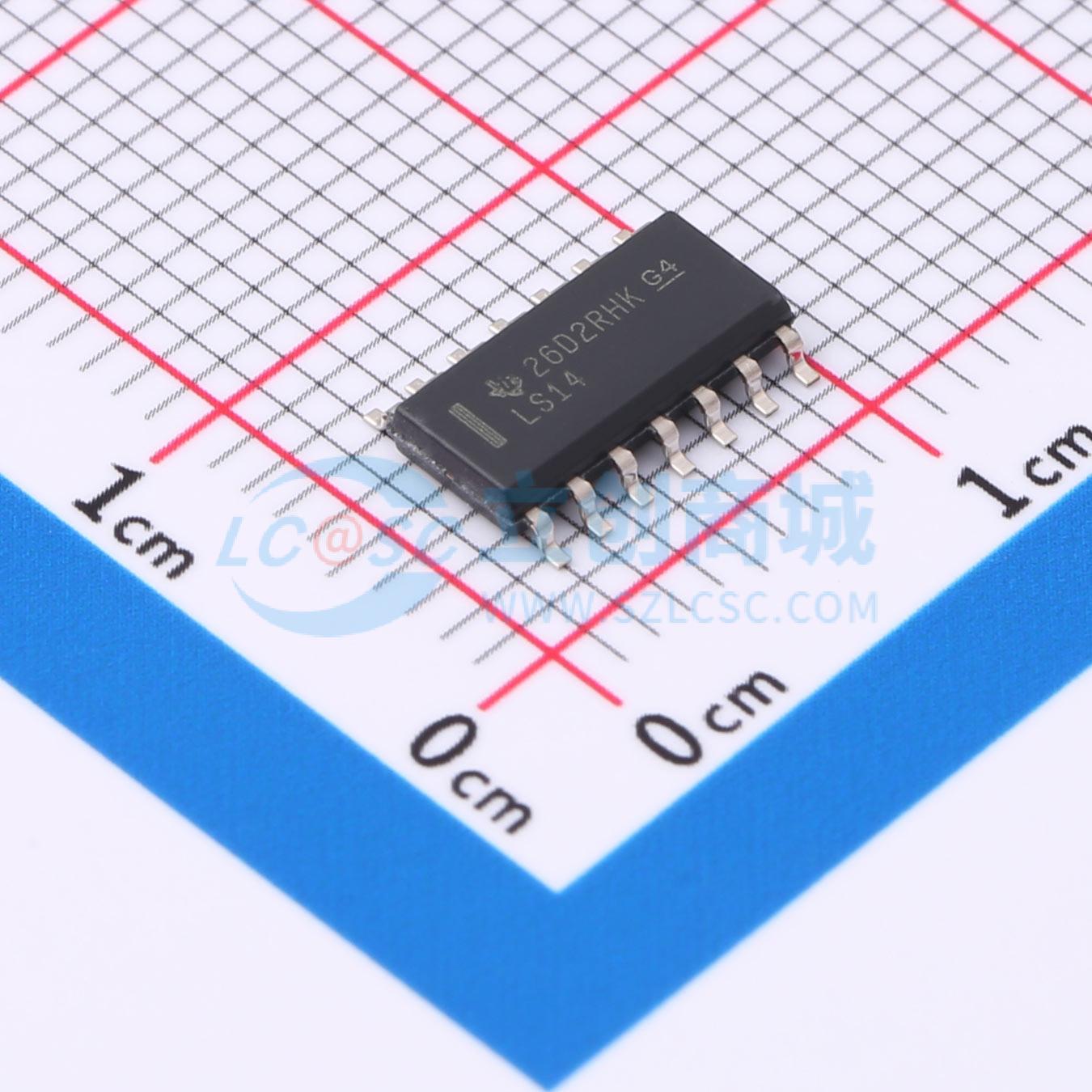

SN74LS14D
SN74LS14D
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN74LS14 具有施密特触发输入的 6 通道、4.75V 至 5.25V 双极反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LS14D
- 商品编号
- C2864190
- 商品封装
- SOIC-14
- 包装方式
- 管装
- 商品毛重
- 0.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 4.75V~5.25V | |
| 通道数 | 6 | |
| 输入数 | 1 | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 400uA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 1.9V | |
| 输入低电平(VIL) | 500mV | |
| 输出高电平(VOH) | 2.4V | |
| 低电平范围(VOL) | 500mV | |
| 传播延迟(tpd) | 22ns@5V,15pF | |
| 系列 | 74LS系列 | |
| 工作温度 | 0℃~+70℃ |
应用领域
- HVAC网关
- 住宅无管道空调室外机
- 机器人控制
- 工业步进电机
- 电力计量和功率分析仪
- 工厂自动化数字输入模块
