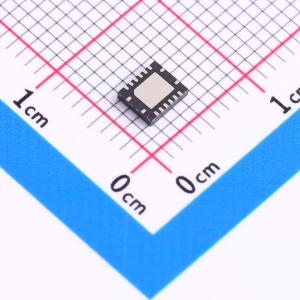

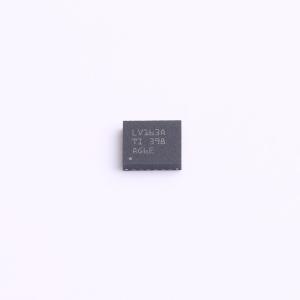

SN74LV163ARGYR
4位同步二进制计数器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LV163A 4 位同步二进制计数器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LV163ARGYR
- 商品编号
- C2865471
- 商品封装
- VQFN-16(3.5x4)
- 包装方式
- 编带
- 商品毛重
- 0.1202克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 计数器/分频器 | |
| 逻辑类型 | 二进制计数器 | |
| 分辨率(位) | 4 | |
| 系列 | 74LV | |
| 计时方向 | 向上计数器 | |
| 工作电压 | 2V~5.5V | |
| 元件数 | - | |
| 触发沿 | 上升沿 |
| 属性 | 参数值 | |
|---|---|---|
| 复位方式 | 同步 | |
| 计时方式 | 同步 | |
| 计数速率 | 115MHz | |
| 传播延迟(tpd) | 9.5ns | |
| 耗散功率(Pd) | - | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 可编程分频比；复位功能；级联计数器；同步计数 |
商品概述
LV163A器件是4位同步二进制计数器，设计工作电压范围为2V~5.5V VCC，采用同步工作模式，可实现可编程预设，适用于高速计数设计。
商品特性
- 工作电压范围为2V~5.5V VCC
- 5V条件下最大传播延迟tpd为9.5ns
- VCC=3.3V、环境温度25℃条件下，典型输出接地反弹VOLP小于0.8V
- VCC=3.3V、环境温度25℃条件下，典型输出VOH下冲VOHV大于2.3V
- 所有端口支持混合模式电压操作
- 内置先行进位结构，实现快速计数
- 带有进位输出，支持n位级联扩展
- 支持同步计数，可同步编程预设计数数值
- 具备Ioff功能，支持部分掉电模式工作
- 闩锁性能超过100mA，符合JESD 78 II类规范
- ESD防护性能符合JESD 22标准，可满足2000V人体模型、200V机器模型、1000V充电器件模型测试要求
- 采用同步清零功能，可便捷修改计数长度
- 同步预设模式，在加载输入置低后，下一个时钟脉冲上升沿输出即匹配设定数据，不受使能输入电平影响
- 内置Ioff电路可在器件掉电时关断输出，避免破坏性回流电流
- 控制输入的工作模式修改不会影响计数器当前内容，仅在时钟触发后更新工作状态
- SN54LV163A适配J、W、FK封装；SN74LV163A适配D、DB、DGV、NS、PW、RGY封装
应用领域
- 高速计数设计
- n位同步计数多级级联应用
