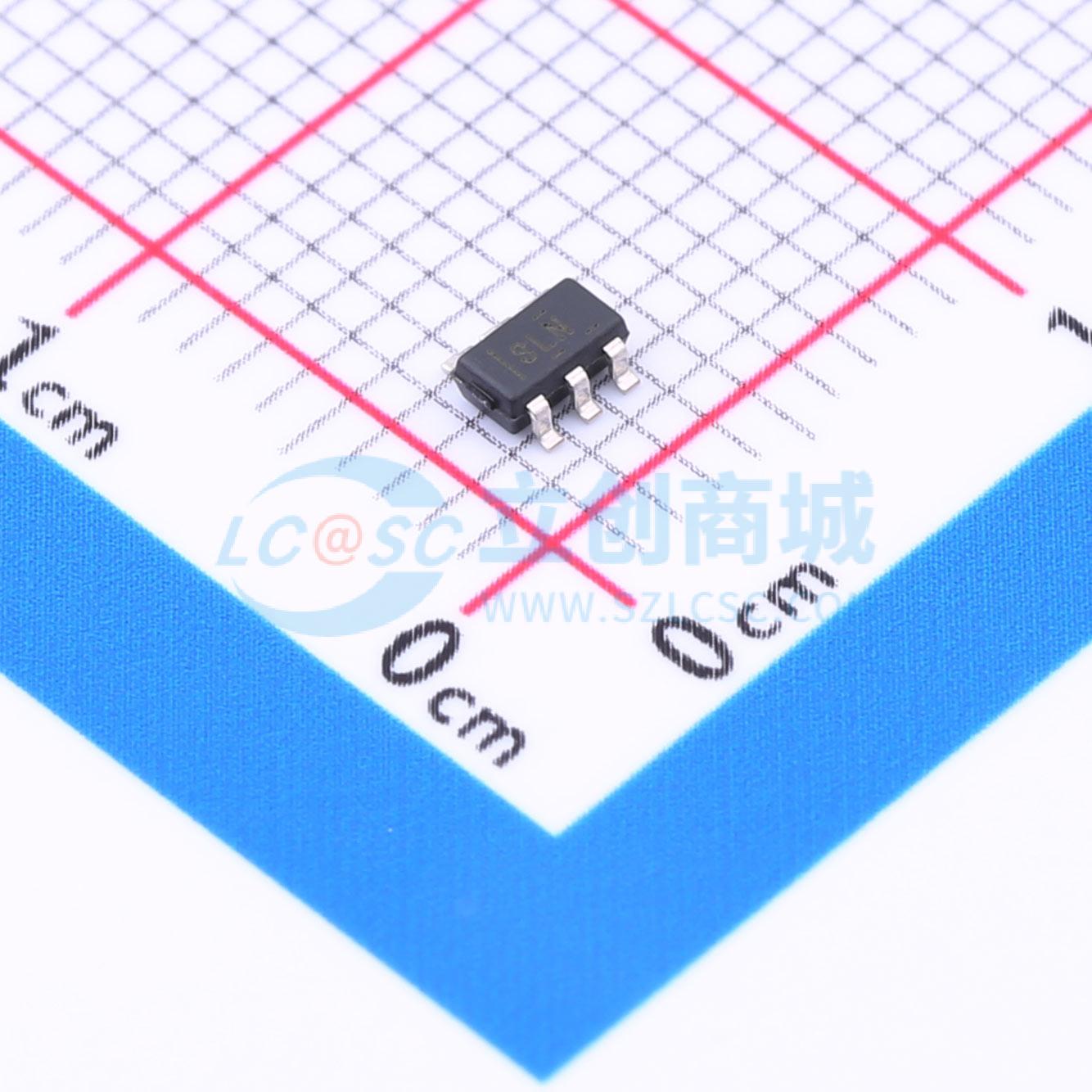

温馨提醒：图片仅供参考，商品以实物为准
OPA355QDBVRQ1
200MHz CMOS运算放大器，具有关断功能
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OPA355-Q1 汽车 2.5V；200MHz GBW；具有关断状态的 CMOS 单路运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA355QDBVRQ1
- 商品编号
- C2864021
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.025克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBP) | 200MHz | |
| 输入失调电压(Vos) | 2mV | |
| 输入失调电压温漂(Vos TC) | 7uV/℃ | |
| 压摆率(SR) | 300V/us | |
| 输入偏置电流(Ib) | 3pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 1pA | |
| 噪声密度(eN) | 5.8nV/√Hz@1MHz | |
| 共模抑制比(CMRR) | 80dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 8.3mA | |
| 输出电流 | 60mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.7V~5.5V | |
| 双电源(Vee~Vcc) | -2.75V~2.75V |
商品概述
OPA355-Q1 器件是一款高速电压反馈CMOS 运算放大器，专为需要宽带宽的应用而设计。OPA355-Q1器件单位增益稳定并且可驱动大输出电流。此外，OPA355-Q1 器件具有一个数字关断（使能）功能。这个特性在空闲期间提供节电功能，并将输出置于高阻抗状态，以支持输出复用。差分增益为 0.02% ，而差分相位为 0.05°。每通道的静态电流为 8.3mA。
OPA355-Q1 针对低至 2.5V (±1.25V) 和高达5.5V(±2.75V) 的单电源或双电源供电运行进行了优化。针对OPA355-Q1 器件的共模输入范围扩展至低于接地电压 100mV 以下和高达 V+ 以上 1.5V。电源轨的输出摆幅在 100mV 以内，从而支持宽动态范围。
OPA355-Q1 器件采用单SOT-23-6 封装，具有 -40°C 至 +125°C 的扩展温度范围。
商品特性
- 符合汽车类应用的要求，具有符合AEC-Q100 标准的下列特性
- 器件温度1 级： -40°C 至 +125°C 的环境运行温度范围
- 器件HBM ESD 分类等级2
- 器件CDM ESD 分类等级C4B
- 出色的视频性能：差分增益： 0.02% 差分相位： 0.05° (0.1dB)增益平坦度：75MHz
- 输入范围包括接地轨至轨输出（在 100mV 以内）
- 低输入偏置电流：3pA
- 低关断电流： 3.4μA
- 启用和禁用时间：100ns 和30ns
- 热关断
- 单电源工作电压范围：2.5V 至5.5V
- MicroSIZE 封装
应用领域
- 汽车
- 有源滤波器
- 高速积分器
- 模数转换器(ADC) 输入缓冲器
- 数模转换器(DAC) 输出放大器
