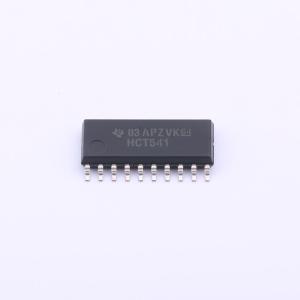

SN74HCT541NSR实物图
  • SN74HCT541NSR商品缩略图
  • SN74HCT541NSR商品缩略图
  • SN74HCT541NSR商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

SN74HCT541NSR

具有三态输出的八路缓冲器和线路驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
SN74HCT541 具有 TTL 兼容型 CMOS 输入和三态输出的 8 通道、4.5V 至 5.5V 缓冲器
品牌名称
TI(德州仪器)
商品型号
SN74HCT541NSR
商品编号
C2863924
商品封装
SO-20-208mil​
包装方式
编带
商品毛重
0.405克(g)

商品参数

属性参数值
商品目录缓冲器/驱动器/收发器
输入类型-
输出类型三态
工作电压4.5V~5.5V
灌电流(IOL)6mA
属性参数值
拉电流(IOH)6mA
系列74HCT
工作温度-40℃~+85℃
静态电流(Iq)80uA
传播延迟(tpd)12ns@5.5V,50pF

商品概述

这些八路缓冲器和线路驱动器旨在包含 ’HC240 系列常见器件的性能，并提供布置在封装两侧的输入和输出引脚排列。这种布置非常有助于印刷电路板布局布线。

商品特性

  • 4.5V 至 5.5V 的工作电压范围
  • 高电流三态输出
  • 直接连接系统总线或驱动多达 15 个 LSTTL 负载
  • 低功耗，ICC 最大值为 80µA
  • tpd 典型值 = 12ns
  • 电压为 5V 时，输出驱动为 ±6mA
  • 低输入电流，最大值 1µA
  • 输入兼容 TTL 电压
  • 数据直通式引脚排列（所有输入均在输出对侧）
