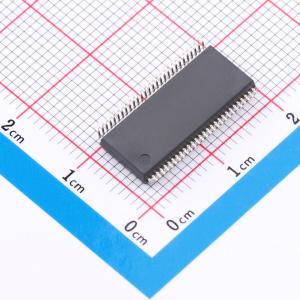

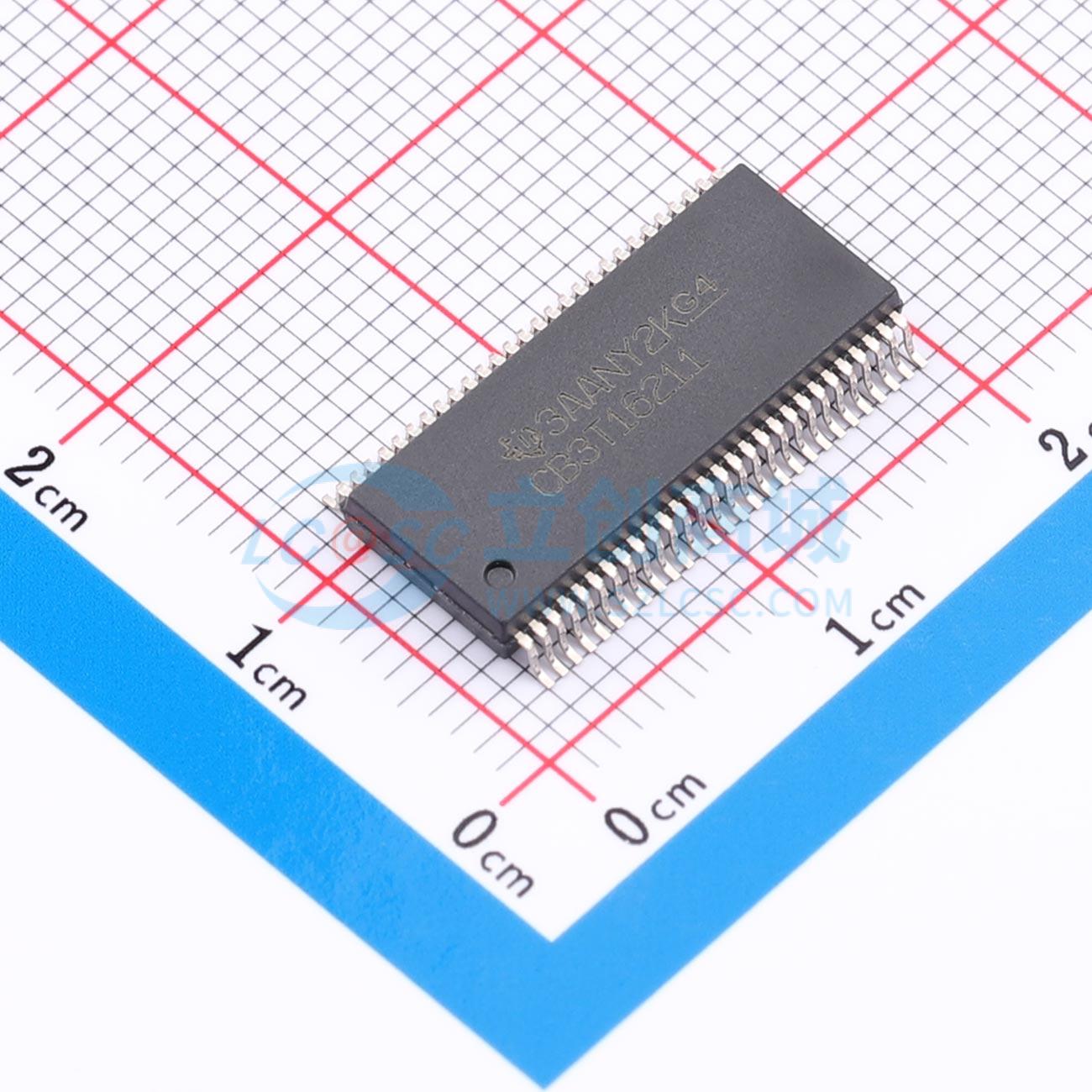

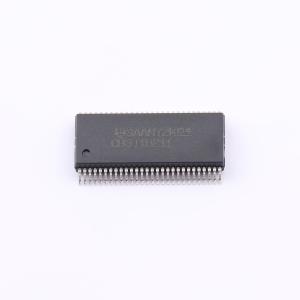

SN74CB3T16211DLR

24位FET总线开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 2.5V/3.3V低电压总线开关，带5V容限电平转换器
品牌名称: TI(德州仪器)
商品型号: SN74CB3T16211DLR
商品编号: C2863938
商品封装: SSOP-56-300mil
包装方式: 编带
商品毛重: 1.4克(g)

商品参数

商品概述

SN74CB3T16211是一款高速TTL兼容的FET总线开关，具有低导通电阻（r_on），可实现最小的传播延迟。该器件通过提供跟踪V_CC的电压转换，完全支持所有数据I/O端口上的混合模式信号操作。SN74CB3T16211支持使用5V TTL、3.3V LVTTL和2.5V CMOS切换标准的系统，以及用户定义的切换电平。

该器件的I/O端口有一个上拉电流源，在器件开启且输入大于或等于V_CC - 1时，保持输出电压为V_CC。由于上拉电流源的存在，在工作频率较低且I/O端口连接到下拉电阻的情况下，输出电压可能低于V_CC。为了保持输出电压为V_CC，必须将上拉电阻连接到V_CC而不是将下拉电阻接地。

SN74CB3T16211组织成两个12位总线开关，每个开关有独立的输出使能（1OE, 2OE）输入。它可以作为两个12位总线开关使用，也可以作为一个24位总线开关使用。当OE为低时，相关的12位总线开关闭合，A端口与B端口相连，允许端口间双向数据流动。当OE为高时，相关的12位总线开关断开，A端口与B端口之间存在高阻态。

该器件完全指定了使用I_off的部分断电应用。I_off特性确保在器件断电时不会通过其反向流动有害电流。该器件在断电期间具有隔离功能。

为了确保在上电或断电期间处于高阻态，应通过一个上拉电阻将OE连接到V_CC；电阻的最小值由驱动器的吸电流能力决定。

商品特性

德州仪器 Widebus 系列成员
输出电压转换跟踪 Vcc
支持所有数据 I/O 端口上的混合模式信号操作
- 5-V 输入降至 3.3-V 输出电平转换，使用 3.3-V VCC
- 5-V/3.3-V 输入降至 2.5-V 输出电平转换，使用 2.5-V Vcc
器件加电或断电时 5-V 容忍 I/O
双向数据流，传播延迟接近零
低导通电阻 (Ron=5 Ω 典型值)
低输入/输出电容，最小化负载 (Cio(OFF)=5 pF 典型值)
数据和控制输入提供欠压箝位二极管
低功耗 (ICC=70 μA 最大值)
Vcc 工作范围为 2.3 V 至 3.6 V
数据 I/O 支持 0 至 5-V 信号电平 (0.8 V, 1.2 V, 1.5 V, 1.8 V, 2.5 V, 3.3 V, 5 V)
控制输入可以由 TTL 或 5-V/3.3-V CMOS 输出驱动
IOFF 支持部分断电模式操作
锁存性能超过每 JESD 17 250 mA
ESD 性能测试符合 JESD 22
- 2000-V 人体模型 (A114-B, Class II)
- 1000-V 充电设备模型 (C101)
支持数字应用：电平转换、PCI 接口、总线隔离
适用于低功耗便携式设备

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	1:1
	通道数	-
	工作电压	2.3V~3.6V
	导通时间(ton)	10ns

	属性	参数值
	导通电阻(Ron)	5Ω
	关闭时间(toff)	8.5ns
	工作温度	-40℃~+85℃
	导通电容(Con)	5pF
	传播延迟(tpd)	250ps
