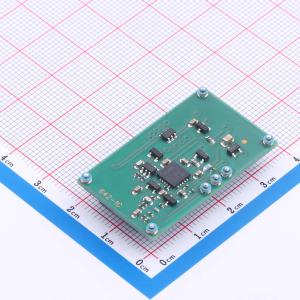

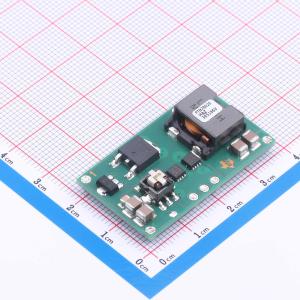

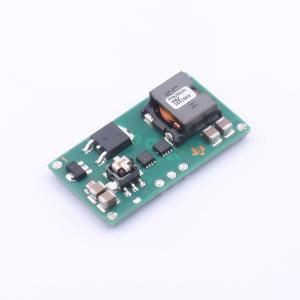

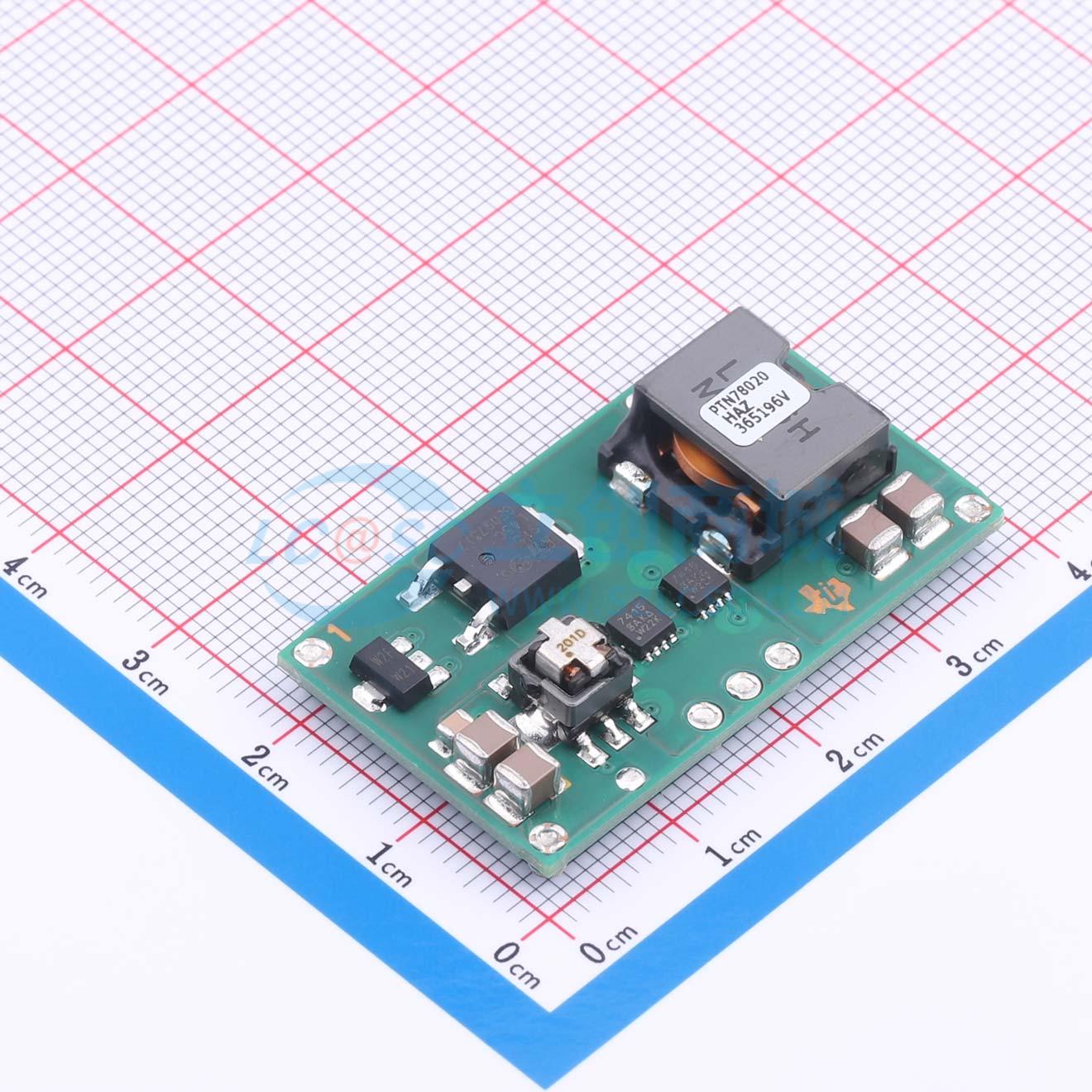

PTN78020HAZ

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: PTN78020H 6 A、宽输入、非隔离、宽输出调节模块
品牌名称: TI(德州仪器)
商品型号: PTN78020HAZ
商品编号: C2863960
商品封装: SMD-7P,38.1x22.1mm
包装方式: 托盘
商品毛重: 1克(g)

商品参数

商品概述

PTN78020 是一系列高效降压集成开关稳压器 (ISR)，代表了为工业应用设计的高性能电源模块发展的第三代产品。宽输入电压范围使这些模块适用于由 12 V、24 V 和 28 V 直流电源供电的各种应用。与前代产品相比，PTN78020 体积更小、重量更轻，且电气性能特性相当或有所提升。无外壳双面封装具有出色的热特性，并且符合德州仪器 (TI) 关于 RoHS 和无铅标准的规划。

PTN78020 在宽输入电压范围内工作，可为高达 6 A 的负载提供高效降压电压转换。输出电压通过单个外部电阻设置。PTN78020W 可设置在 2.5 V 至 12.6 V 范围内的任意值，PTN78020H 可设置在 11.85 V 至 22 V 范围内。PTN78020W 的输出电压可比输入电压低至 2 V，允许在输入低至 7 V 时以 5 V 输出电压工作。PTN78020H 的输出电压可比输入电压低至 3 V，允许在输入低至 15 V 时以 12 V 输出电压工作。

PTN78020 具有欠压锁定、集成的开/关禁止功能，还包括输出电流限制和过温保护。

商品特性

6 A 输出电流
宽输入电压 (7 V 至 36 V) / (15 V 至 36 V)
宽输出电压可调 (2.5 V 至 12.6 V) / (11.85 V 至 22 V)
高效率 (高达 96%)
开/关禁止
欠压锁定
输出电流限制
过温关断
工作温度：-40℃ 至 85℃
提供表面贴装封装

应用领域

通用
工业控制
暖通空调系统
测试与测量
医疗仪器
交流/直流适配器
车辆
船舶

优惠活动

购买数量

(20个/托盘，最小起订量 1 个)

个

起订量：1 个20个/托盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源模块
	输出通道数	1
	工作电压(Vin)	15V~36V

	属性	参数值
	输出电压(Vout)	11.85V~22V
	输出电流(最大值)	6A
	转换效率	96%
