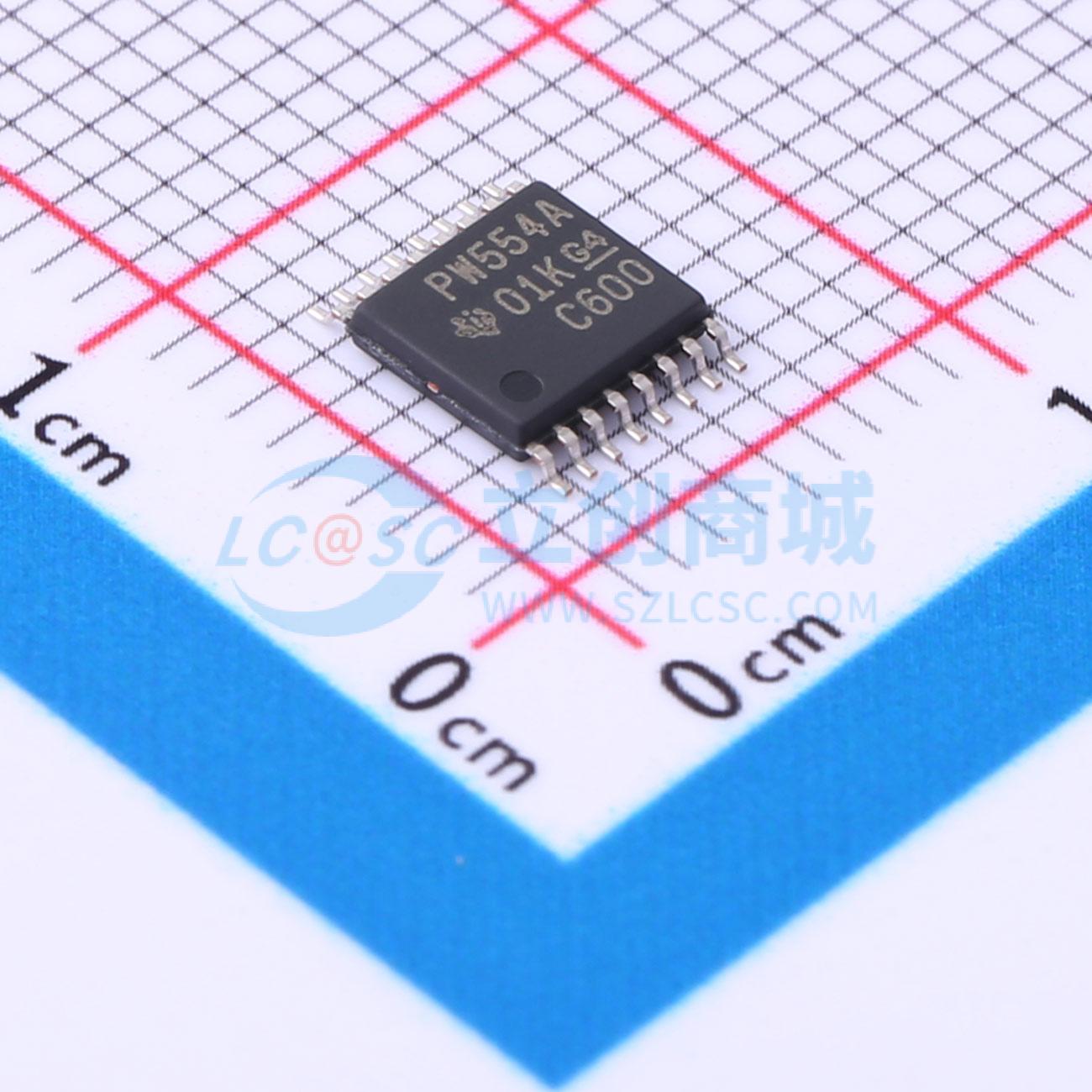

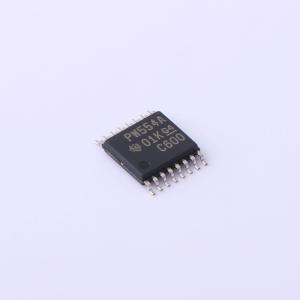

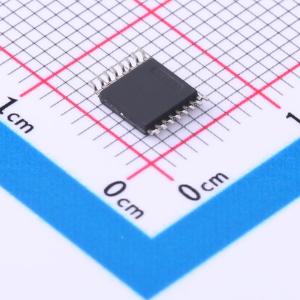

温馨提醒：图片仅供参考，商品以实物为准

TCA9554APWR

TCA9554A具有中断输出和配置寄存器的低压8位I²C和SMBus低功耗I/O扩展器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TCA9554A是一款16引脚器件，为两线双向I²C总线或SMBus协议提供8位通用并行输入/输出(I/O)扩展。
品牌名称: TI(德州仪器)
商品型号: TCA9554APWR
商品编号: C2863976
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.135克(g)

商品参数

商品概述

TCA9554A 是一款16 引脚器件，可为两线双向 I²C 总线（或SMBus）协议提供8 位通用并行输入/输出(I/O) 扩展。该器件的工作电源电压范围为1.65V 至5.5V 。器件支持100kHz（标准模式）和400kHz（快速模式）两种时钟频率。当开关、传感器、按钮、LED、风扇以及其他相似器件需要额外的I/O 时，I/O扩展器（如TCA9554A）可提供简单解决方案。当输入状态发生变化时，TCA9554A 可在INT 引脚上生成中断。硬件可选地址引脚A0、A1 和A2 最多允许8 个TCA9554A 器件位于同一 I²C 总线上。该器件还可通过电源循环供电以生成加电复位，从而复位到默认状态。

商品特性

I²C 至并行端口扩展器
开漏电路低电平有效中断输出
1.65 V 至 5.5 V 的工作电源电压范围
可耐受5V 电压的I/O 端口
400kHz 快速 I²C 总线
3 个硬件地址引脚可在I2C/SMBus 上支持最多8个器件
输入和输出配置寄存器
极性反转寄存器
内部加电复位
待机流耗较低
所用通道在加电时被配置为输入
加电时无毛刺脉冲
SCL/SDA 输入端上的噪声滤波器
具有最大高电流驱动能力的锁存输出，适用于直接驱动LED
锁断性能超过100mA （符合JESD 78 Class II 规范的要求）
静电放电(ESD) 保护性能超过JESD 22 规范要求
2000V 人体模型(A114 - A)
1000V 组件充电模式(C101)

应用领域

服务器
路由器（电信交换设备）
个人计算机
个人电子产品（例如：游戏机）
工业自动化
采用GPIO 受限处理器的产品

	属性	参数值
	商品目录	I/O扩展器
	接口类型	I2C；SMBus
	I/O数量	8
	是否有中断输出	有中断输出
	输出类型	推挽式
	工作电压	1.65V~5.5V
	灌电流(IOL)	25mA

	属性	参数值
	拉电流(IOH)	10mA
	时钟频率(fc)	400kHz
	工作温度	-40℃~+85℃
	支持设备数量	8
	静态电流(Iq)	1.9uA
	输出高电平(VOH)	4.1V
	输出低电平(VOL)	400mV
