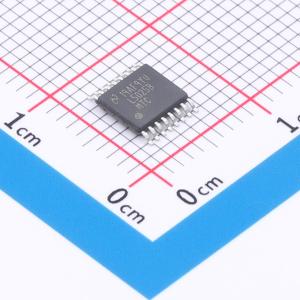

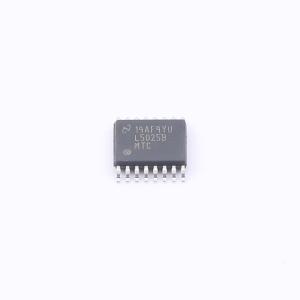

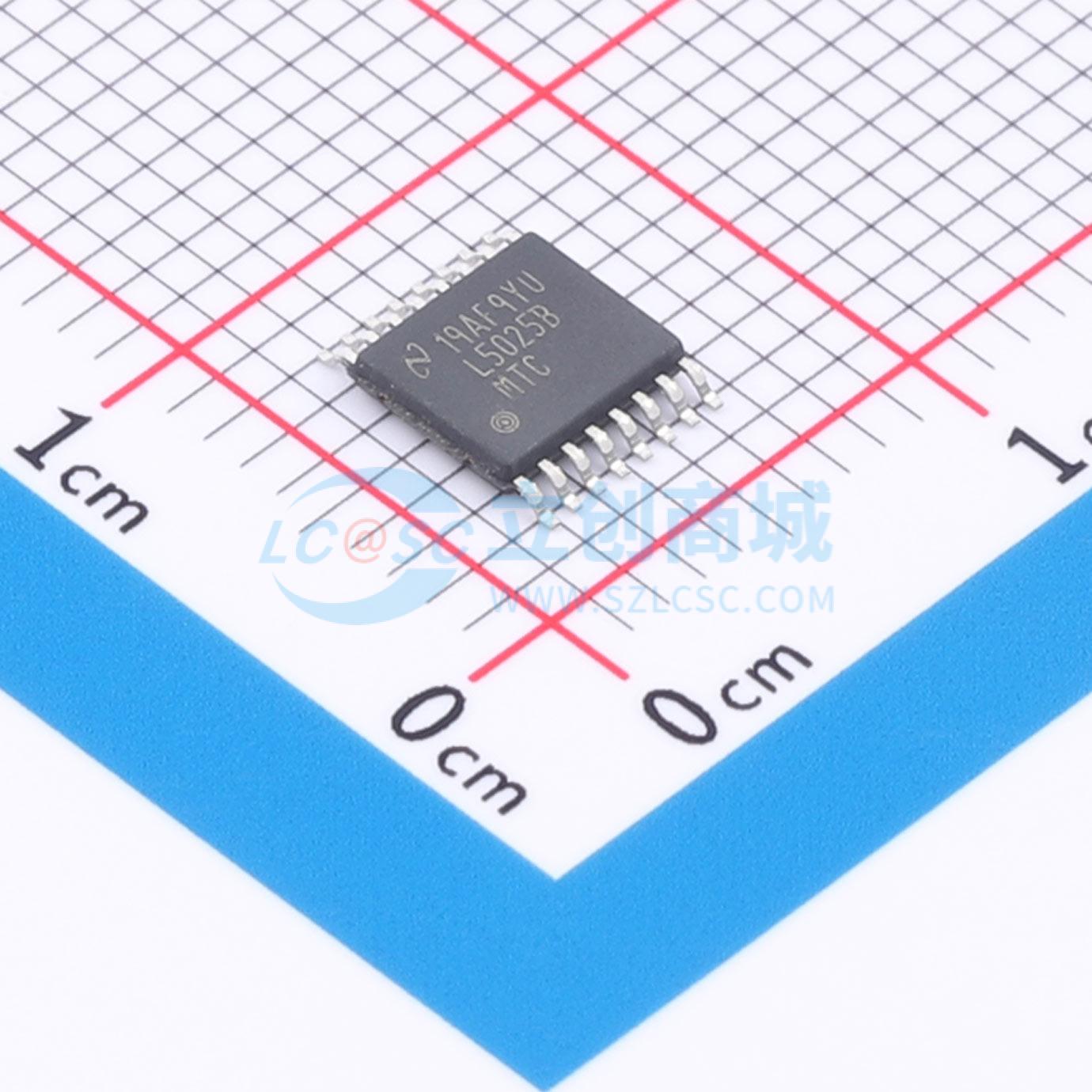

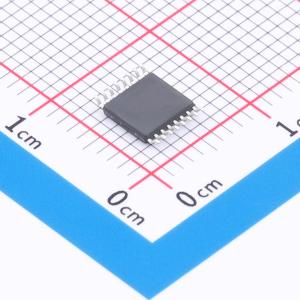

LM5025BMTCX/NOPB

13V~100V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LM5025B 具有 P 或 N 沟道钳位 FET 和 75% 最大占空比的 90V 有源钳位电压模式 PWM 控制器
品牌名称: TI(德州仪器)
商品型号: LM5025BMTCX/NOPB
商品编号: C2864003
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.183克(g)

商品参数

	属性	参数值
	晶体管耐压	-
	拓扑结构	正激式
	功能特性	欠压保护(UVP)；过热保护(OTP)；过流保护(OCP)；软启动
	工作温度	-40℃~+125℃
	工作模式	PWM 调制
	输出电压	-
	反馈方式	副边反馈

商品概述

LM5025B是有源钳位电压模式PWM控制器，是LM5025有源钳位PWM控制器的功能变体，集成了实现采用有源钳位/复位技术的功率转换器所需的全部功能。与传统捕获绕组或RDC钳位/复位技术相比，采用有源钳位技术可实现更高的效率和更大的功率密度。器件提供两个控制输出，分别为主功率开关控制OUT_A和有源钳位开关控制OUT_B，两个内部复合栅极驱动器并联MOS器件和双极器件，可提供出色的栅极驱动特性。该控制器设计用于高速工作，振荡器频率范围最高可达1MHz，总PWM和电流检测传播延迟小于100ns，内置高压启动调节器，可在13V~100V的宽输入范围内工作。存储或操作时需采取措施防止MOS栅极发生静电损坏。

商品特性

内置启动偏置调节器
3A复合主栅极驱动器
带可调滞回的可编程线路欠压锁定UVLO
带前馈的电压模式控制
可调双模过流保护
主输出与有源钳位输出之间的交叠或死区时间可编程
伏秒最大占空比钳位
可编程软启动
电流检测前沿消隐
单电阻可编程振荡器
振荡器具备上下同步能力
精密5V基准
热关断
提供TSSOP-16、WSON-16(5×5 mm)热增强型封装
最大PWM占空比限制小于75，可降低功率MOSFET的电压应力
CS2打嗝模式阈值提升至0.5V
CS2滤波放电器件禁用
线路UVLO低于正常工作阈值时，VCC调节器可继续运行
线路UVLO输入低于工作阈值时，VREF调节器关闭
移除了COMP引脚内部5kΩ上拉电阻
内置有限ESD保护

应用领域

采用有源钳位/复位技术的功率转换器
有源钳位正向功率转换器

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	13V~100V
	开关频率	180kHz~220kHz
	输出电流	3A
	耗散功率(Pd)	-
	最大占空比	73%
