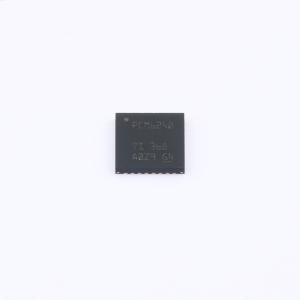

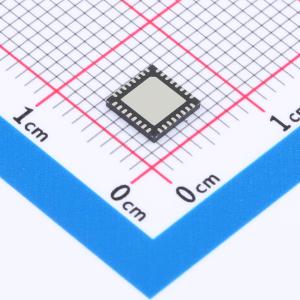

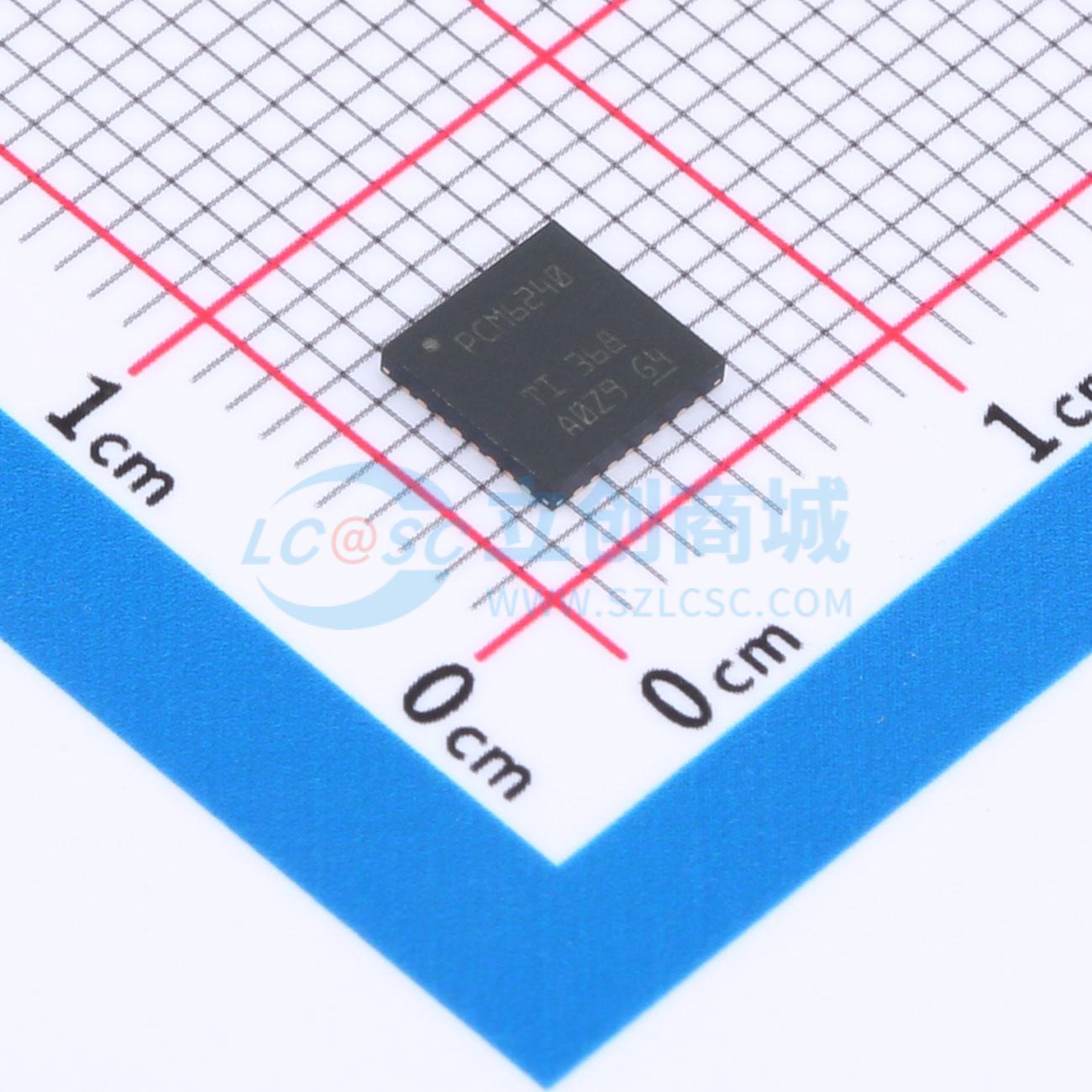

PCM6240QRTVRQ1

4 通道 PCM6x40-Q1（PCM6240-Q1、PCM6340-Q1）和 6 通道 PCM6x60-Q1（PCM6260-Q1、PCM6360-Q1）是高性能音频模数转换器(ADC)，支持高达 10V_RMS 的模拟输入信号。PCM6x40-Q1 和 PCM6x60-Q1 (PCM6xx0-Q1) 支持线路和麦克风输入，并允许单端和差分输入配置。这类器件具有集成的高电压、可编程麦克风偏置和输入诊断电路，可直接连接到基于麦克风的汽车系统，提供全面的直接耦合输入故障诊断功能。PCM62x0-Q1 集成了一个高效的升压转换器，以通过外部低电压 3.3V 电源产生高电压麦克风偏置；而 PCM63x0-Q1 直接使用系统内随时可用的外部高电压电源(HVDD)，以产生高电压、可编程的麦克风偏置。PCM6xx0-Q1 集成了可编程通道增益、数字音量控制、低抖动锁相环(PLL)、可编程高通滤波器(HPF)、双二阶滤波器、低延迟滤波器模式，并可实现高达 768kHz 的采样率。PCM6xx0-Q1 支持时分多路复用(TDM)、I2S 或左平衡(LJ) 音频格式，并可通过 I2C 或 SPI 接口进行控制。这些集成的高性能特性以及 3.3V 单电源运行，使 PCM6xx0-Q1 系列特别适用于空间受限的汽车系统。

• 符合面向汽车应用的 AEC-Q100 标准–温度等级 1： -40°C ≤ TA ≤ +125°C
• ADC 性能：
  • 线路差分输入动态范围：110dB
  • 麦克风差分输入动态范围：110dB
  • THD+N：-94dB
  • 通道相加模式可提高 SNR
• ADC 输入电压：
  • 差分 10V_RMS 满量程输入
  • 单端 5V_RMS 满量程输入
• ADC 采样率 (fS)=8kHz 至 768kHz 可编程
• 通道设置：
  • 通道增益：0dB 至 42dB，步长 1dB
  • 数字音量控制： -100dB 至 27dB
  • 增益校准分辨率为 0.1dB
  • 相位校准分辨率为 163ns
• 可编程麦克风偏置（5V 至 9V）：具有集成的高效升压转换器，或具有外部高电压 HVDD 电源
• 可编程麦克风输入故障诊断：
  • 开路输入或短路输入
  • 接地短路、MICBIAS 或 VBAT
  • 麦克风偏置过流保护
• 低延迟信号处理滤波器选择可编程 HPF 和双二阶数字滤波器
• I2C 或 SPI 控制音频串行数据接口

• 汽车有源噪声消除
• 汽车音响主机
• 汽车外部放大器
