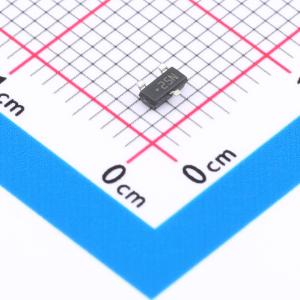

温馨提醒：图片仅供参考，商品以实物为准
LM45BIM3X/NOPB
精密摄氏度温度传感器，输出电压与温度线性成正比，无需外部校准，适用于远程应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LM45 具有 10mV/°C 增益的 ±3°C 模拟输出温度传感器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM45BIM3X/NOPB
- 商品编号
- C2863995
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.0351克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 温度传感器 | |
| 检测温度 | -20℃~+100℃ | |
| 精度 | ±2℃ | |
| 工作电压 | 4V~10V | |
| 待机电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | - | |
| 温度转换时间 | - | |
| 温度分辨率 | - | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 出厂温度校准 |
商品概述
LM45是采用SOT-23封装的精密摄氏温度传感器，属于精密集成电路温度传感器，输出电压与摄氏温度成线性比例关系。无需任何外部校准或修整，即可在室温下提供±2℃的精度，在-20℃~+100℃的全工作温度范围内提供±3℃的精度。晶圆级修整和校准实现了低成本，低输出阻抗、线性输出以及精确的固有校准让器件与读出或控制电路连接十分简便，可采用单电源供电，也可采用正负双电源供电。器件工作电流低于120μA，自发热极低，在静止空气中温升仅0.20℃，器件内置有限的ESD保护，存储操作时需采取措施防止静电损坏MOS栅极。
商品特性
- 输出直接以摄氏度校准
- 线性比例系数为10.0mV/℃
- 全温度范围保证±3℃的精度
- 额定工作温度范围为-20℃~+100℃
- 适用于远程应用
- 工作电压范围为4.0V~10V
- 工作电流低于120μA
- 自发热低，静止空气中温升仅0.20℃
- 全温度范围内非线性误差最大为±0.8℃
- 输出阻抗低，1mA负载下输出阻抗为20Ω
- 晶圆级修整降低生产成本
应用领域
- 电池管理
- 传真机
- 打印机
- 便携式医疗仪器
- 暖通空调
- 电源模块
- 磁盘驱动器
- 计算机
- 汽车
