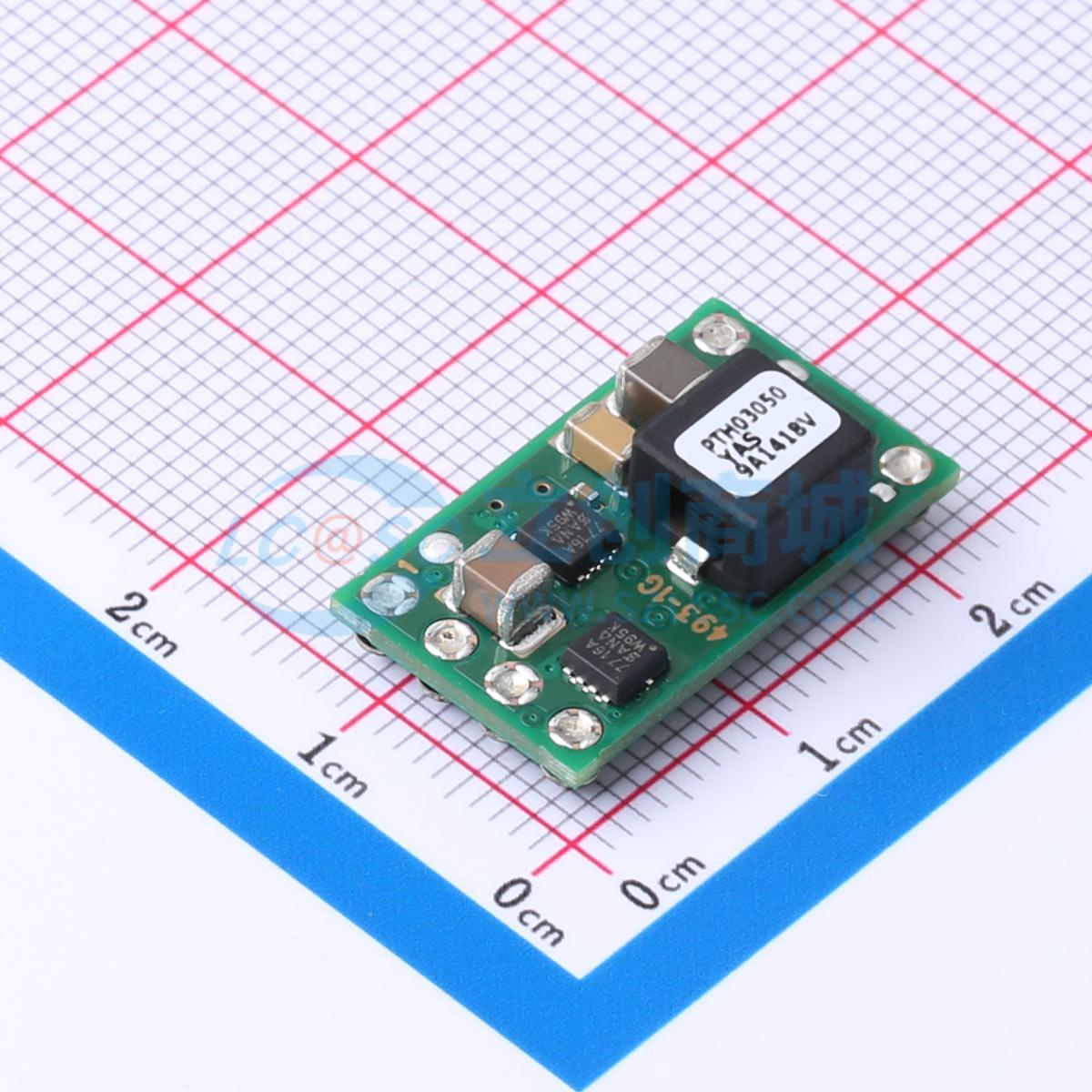

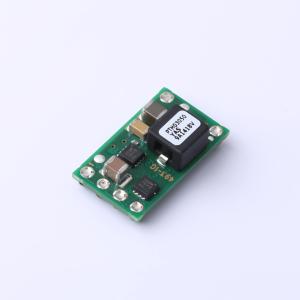

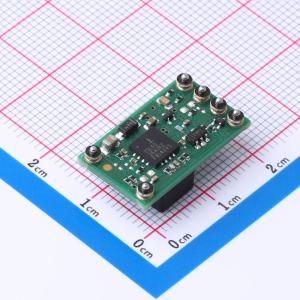

PTH03050YAS
6A非隔离DDR/QDR内存总线终端模块
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PTH03050Y 用于 DDR/QDR 存储器的 6A 输出 3.3V 输入的总线终端电源模块
- 品牌名称
- TI(德州仪器)
- 商品型号
- PTH03050YAS
- 商品编号
- C2865280
- 商品封装
- SMD-6P,22.1x12.7mm
- 包装方式
- 托盘
- 商品毛重
- 0.045克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 功能类型 | 降压型 | |
| 输出通道数 | 1 | |
| 工作电压(Vin) | 2.95V~3.65V | |
| 输出电压(Vout) | 550mV~1.8V | |
| 输出电流(最大值) | 6A |
| 属性 | 参数值 | |
|---|---|---|
| 转换效率 | 88% | |
| 最大容性负载 | 470uF | |
| 开关频率 | 600kHz | |
| 纹波噪声 | 20mVp-p | |
| 特性 | 过流保护 | |
| 工作温度 | -40℃~+85℃ |
商品概述
PTHxx050Y 是德州仪器专门针对 DDR 和 QDR 内存应用设计的一系列即用型开关调节器模块。该模块可以从 3.3V、5V 或 12V 输入生成 Vπ 输出，可提供或吸收高达 6A 的电流（瞬态峰值为 8A），以准确跟踪其 VREF 输入。Vπ 是所需的总线终止供电电压，而 VREF 是内存和芯片组总线接收器比较器的参考电压。通常将 VREF 设置为 VDDQ 电源电压的一半。PTHxx050Y 系列采用主动切换同步整流输出，提供最先进的降压开关转换。这些产品体积小巧（0.87 英寸 x 0.5 英寸），是需要空间、性能和高效率的理想选择，并且具有即用型模块的便利性。操作特性包括开/关抑制功能和输出过电流保护（仅限源模式）。开/关抑制功能允许在待机模式下关闭 Vπ 总线以节省电源。
应用领域
- DDR 和 QDR 内存应用
- DDR 和 QDR 内存应用中的总线终端
