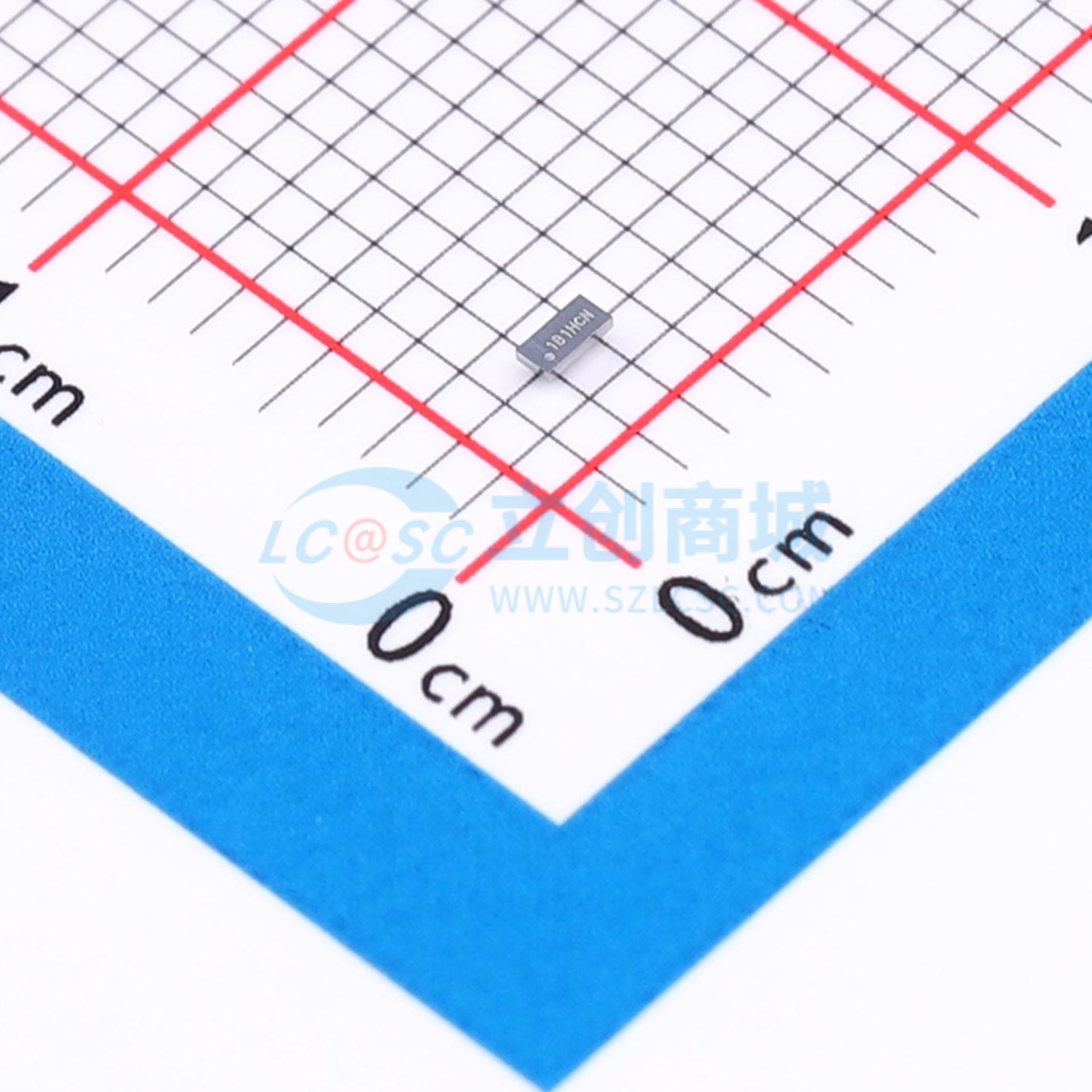

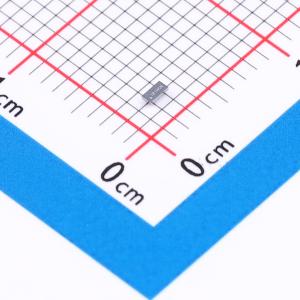

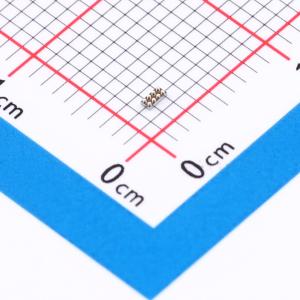

温馨提醒：图片仅供参考，商品以实物为准
SN74AUP3G04YFPR
低功耗三反相器门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AUP3G04 3 通道、0.8V 至 3.6V 低功耗反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AUP3G04YFPR
- 商品编号
- C2863970
- 商品封装
- DSBGA-8
- 包装方式
- 编带
- 商品毛重
- 0.0508克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 800mV~3.6V | |
| 静态电流(Iq) | 500nA | |
| 通道数 | 3 | |
| 灌电流(IOL) | 4mA | |
| 拉电流(IOH) | 4mA | |
| 输入高电平(VIH) | 1.6V~2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 700mV~900mV | |
| 输出高电平(VOH) | - | |
| 输出低电平(VOL) | - | |
| 传播延迟(tpd) | 6.2ns@3.3V,30pF | |
| 系列 | 74AUP | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 电源关断保护 |
商品概述
这是一款低功耗三反相门器件，型号为SN74AUP3G04，满足低功耗应用需求，可维持良好的信号完整性，实现正逻辑下的布尔功能Y = A，支持部分掉电应用，采用将裸片作为封装的封装技术。
商品特性
- 提供多种小型封装可选
- 静态功耗低，最大静态电流ICC为0.9μA
- 动态功耗低，3.3V条件下典型功耗电容Cpd为4.3pF
- 输入电容低，典型值为1.5pF
- 噪声低，过冲与下冲不超过电源电压VCC的十分之一
- Ioff电路支持热插入、部分掉电模式，具备反向驱动保护功能
- 电源电压工作范围宽，范围为0.8V~3.6V
- 器件掉电时，Ioff电路会禁用输出，避免产生损坏性反向电流流过器件
- 所有未使用的输入端必须接至VCC或地，以保证器件正常工作
应用领域
- 适用于电池供电的便携式设备的低功耗应用场景
