TL1963AQKTTRQ1

具有反向电流保护功能的汽车类 1.5A、20V、可调节低压降稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TL1963A-Q1 具有反向电流保护功能的汽车类 1.5A、20V、可调节低压降稳压器
品牌名称: TI(德州仪器)
商品型号: TL1963AQKTTRQ1
商品编号: C2863950

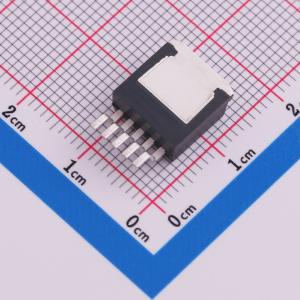

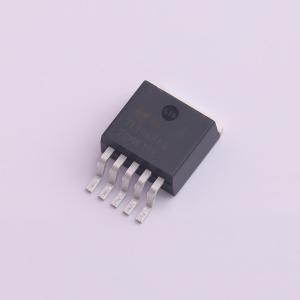

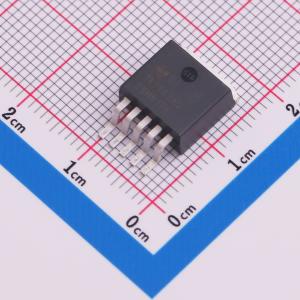

商品封装: TO-263-5
包装方式: 编带
商品毛重: 2.91克(g)

商品参数

商品概述

TL1963A-Q1器件是一款针对快速瞬态响应进行优化的低压差（LDO）稳压器。该器件可提供1.5 A的输出电流，压差为340 mV。工作静态电流为1 mA，关断时降至小于1 μA。静态电流得到很好的控制；与许多其他稳压器不同，它在压差状态下不会升高。除了快速瞬态响应外，TL1963A-Q1稳压器的输出噪声非常低，这使其非常适合用于对噪声敏感的射频电源应用。输出电压范围为1.21 V至20 V。TL1963A-Q1稳压器在输出电容低至10 μF时仍能保持稳定。与其他稳压器不同，使用小型陶瓷电容时无需额外增加ESR。内部保护电路包括反接电池保护、限流、热保护和反向电流保护。该器件提供1.5 V、1.8 V、2.5 V和3.3 V的固定输出电压版本，以及一款参考电压为1.21 V的可调版本。TL1963A-Q1稳压器采用5引脚TO-263（KTT）封装。

商品特性

符合汽车应用要求
遵循AEC-Q100测试指南，具备以下特性：器件温度等级1：环境工作温度范围为-40℃至125℃
器件HBM ESD分类等级为2级
器件CDM ESD分类等级为C6级
针对快速瞬态响应进行优化
输出电流：1.5 A
压差：340 mV
低噪声：40 μV_RMS（10 Hz至100 kHz）
静态电流1 mA
无需保护二极管
压差状态下静态电流可控
固定输出电压：1.5 V、1.8 V、2.5 V和3.3 V
可调输出电压：1.21 V至20 V
关断时静态电流小于1 μA
10 μF输出电容下保持稳定
陶瓷电容下保持稳定
反接电池保护
无反向电流
热保护

应用领域

3.3 V至2.5 V逻辑电源
开关电源后置稳压器

优惠活动

购买数量

(500个/圆盘，最小起订量 1 个)

个

起订量：1 个500个/圆盘

总价金额：

￥ 0.00

近期成交19单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	20V
	输出电压	1.21V~20V
	输出电流	1.5A
	电源纹波抑制比(PSRR)	63dB@(120Hz)
	压差	340mV@(1.5A)

	属性	参数值
	静态电流(Iq)	1mA
	噪声	40uVrms
	特性	过流保护；反接保护；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
