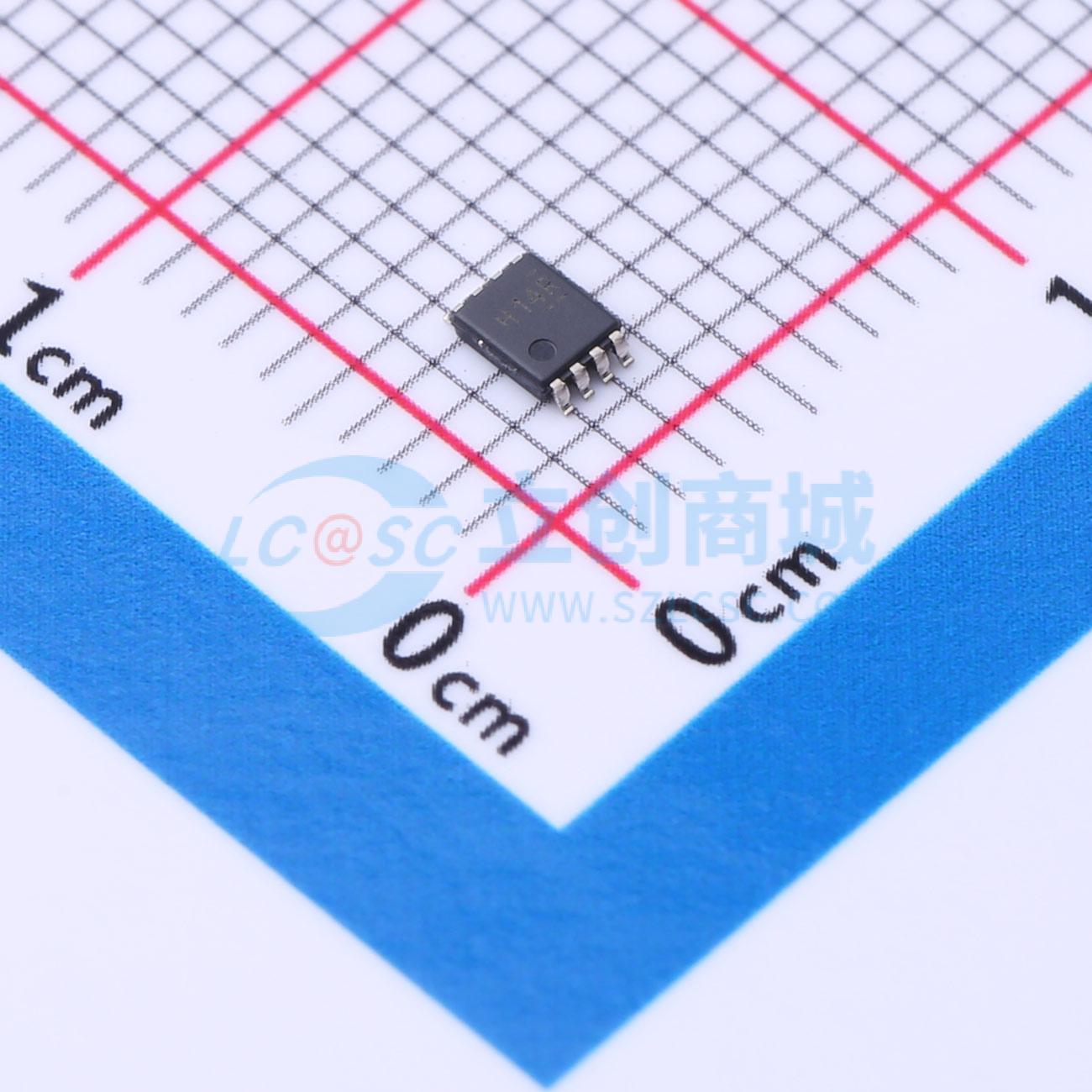

SN74AUP3G14DCUR
低功耗三施密特触发器反相器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AUP3G14 具有施密特触发输入的 3 通道、0.8V 至 3.6V 低功耗反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AUP3G14DCUR
- 商品编号
- C2863927
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.058克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 800mV~3.6V | |
| 静态电流(Iq) | 500nA | |
| 通道数 | 3 | |
| 灌电流(IOL) | 4mA | |
| 拉电流(IOH) | 4mA | |
| 输入高电平(VIH) | 600mV~2.29V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 100mV~880mV | |
| 输出高电平(VOH) | 2.55V | |
| 输出低电平(VOL) | 450mV | |
| 传播延迟(tpd) | 6.2ns@3.3V,30pF | |
| 系列 | 74AUP | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 噪声抑制功能；电源关断保护 |
商品概述
这是一款低功耗三路施密特触发反相器，型号为SN74AUP3G14，内部包含三个独立反相器，实现逻辑功能Y = 非A。由于施密特作用，器件对正沿信号和负沿信号可拥有不同的输入阈值电平。该器件完全支持部分掉电应用，关断电路可禁用输出，避免器件掉电时产生有害的回流电流。所属产品系列可满足便携应用的低功耗需求，在整个工作电压范围内保持极低的静态与动态功耗，可延长续航，保持出色的信号完整性。封装采用将芯片裸片作为封装的技术。
商品特性
- 提供小型封装
- 静态功耗低，最大工作电流Icc为0.9μA
- 动态功耗低，3.3V条件下典型功耗电容Cpd为4.3pF
- 输入电容低，典型值为1.5pF
- 噪声低，过冲和下冲小于Vcc的10
- 支持部分掉电模式运行的Ioff功能
- 电源电压工作范围宽，为0.8V~3.6V
应用领域
- 电池供电便携式设备
