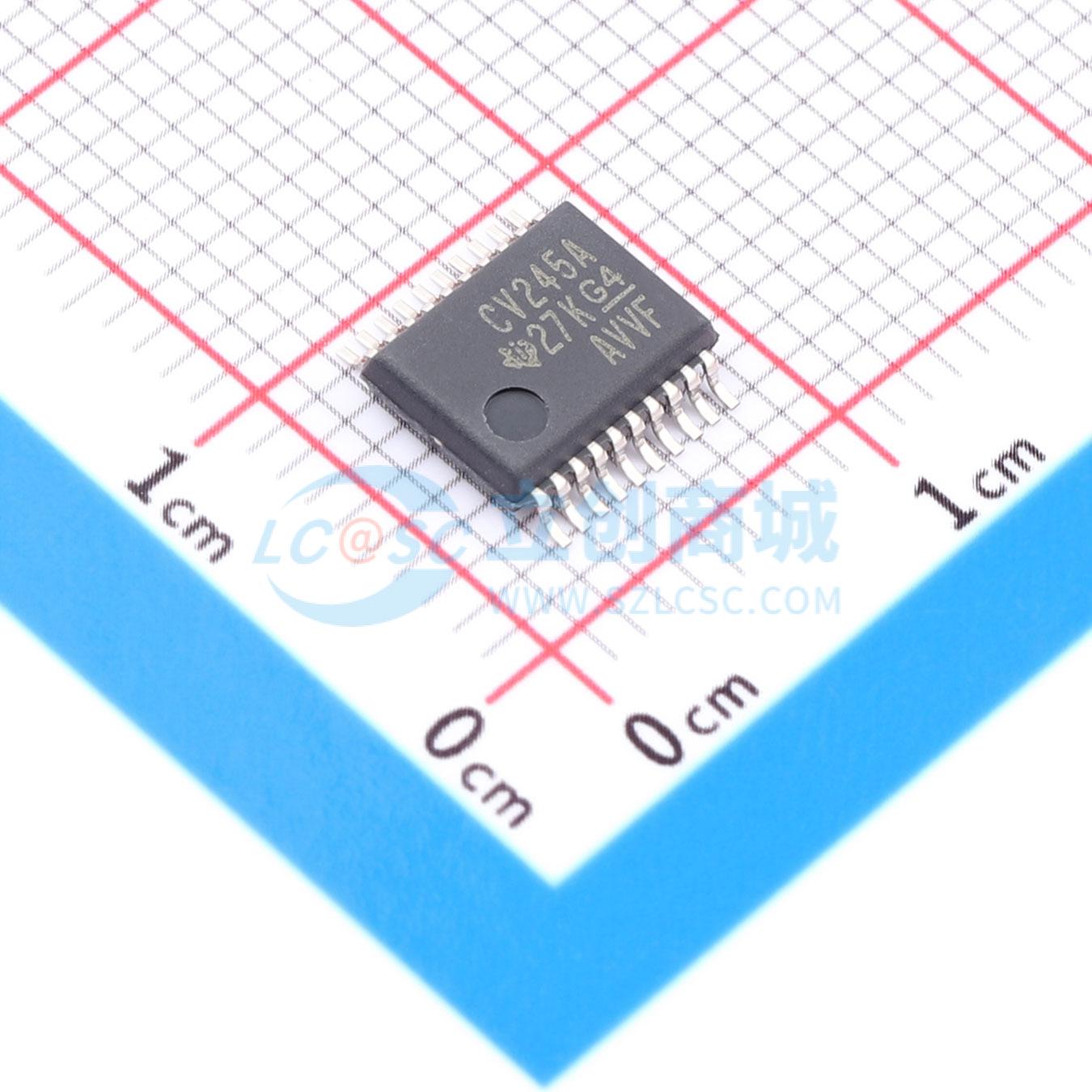

温馨提醒：图片仅供参考，商品以实物为准

SN74LVCZ245ADBR

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74LVCZ245A 具有三态输出的八通道总线收发器
品牌名称: TI(德州仪器)
商品型号: SN74LVCZ245ADBR
商品编号: C2863474
商品封装: SSOP-20-208mil
包装方式: 编带
商品毛重: 0.7克(g)

商品参数

商品概述

这款八总线收发器设计用于2.7 V至3.6 V VCC工作。SN74LVCZ245A设计用于数据总线之间的异步通信。该器件根据方向控制（DIR）输入的逻辑电平，将数据从A总线传输到B总线，或从B总线传输到A总线。可通过输出使能（OE）输入禁用器件，从而有效隔离总线。输入可由3.3 V或5 V器件驱动。该特性允许该器件在混合3.3 V/5 V系统环境中用作转换器。当VCC在0 V至1.5 V之间时，器件在上电或掉电期间处于高阻态。为了确保1.5 V以上也保持高阻态，OE需要通过上拉电阻接至VCC；电阻的最小值由驱动器的灌流能力决定。该器件通过Ioff和上电三态功能，完全符合热插入应用的规格要求。Ioff电路禁用输出，可防止器件掉电时产生损坏器件的反向电流。上电三态电路在上电和掉电期间将输出置于高阻态，从而避免驱动器冲突。

商品特性

支持2.7 V至3.6 V工作
输入可接受最高5.5 V电压
在3.3 V条件下最大tpd为6.3 ns
典型输出接地反弹(VOLP)在VCC=3.3 V、TA=25℃时小于0.8 V
典型输出VOH下冲(VOHV)在VCC=3.3 V、TA=25℃时大于2 V
Ioff和上电三态功能支持热插入
支持所有端口的混合模式信号操作（配合3.3 V VCC使用5 V输入输出电压）
闭锁性能超过JESD 78 II类规范的100 mA要求

应用领域

数据总线异步通信
混合3.3 V/5 V系统电平转换
热插入应用

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输出类型	三态
	工作电压	2.7V~3.6V
	元件数	1
	每个元件位数	8

	属性	参数值
	灌电流(IOL)	24mA
	拉电流(IOH)	24mA
	系列	74LVCZ
	工作温度	-40℃~+85℃
	功能特性	热插拔支持；掉电隔离；输出使能；电平转换
