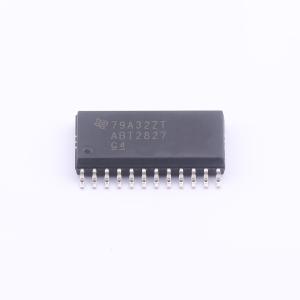

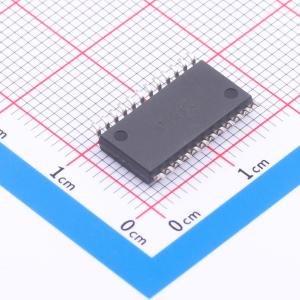

SN74ABT2827DWR

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74ABT2827 具有 TTL 兼容型 CMOS 输入和三态输出的 10 通道、4.5V 至 5.5V 缓冲器
品牌名称: TI(德州仪器)
商品型号: SN74ABT2827DWR
商品编号: C2863495
商品封装: SOIC-24-300mil
包装方式: 编带
商品毛重: 0.784克(g)

商品参数

商品概述

这些10位缓冲器或总线驱动器为宽数据路径或携带奇偶校验的总线提供高性能总线接口。三态控制门是带有低电平有效输入的2输入与门，因此如果任一输出使能（OE1或OE2）输入为高电平，所有十个输出都处于高阻抗状态。ABT2827在输出端输出真实数据。为确保上电或掉电期间保持高阻抗状态，OE应通过上拉电阻连接至VCC；电阻的最小值由驱动器的灌流能力决定。输出设计为可源出或吸入最高12 mA电流，内置等效25Ω串联电阻，用于减少过冲和下冲。NC表示无内部连接。

商品特性

输出端口带有等效25-Ω串联电阻，因此无需外部电阻
采用EPIC-IIB BiCMOS设计，大幅降低功耗
直通架构优化PCB布局
闩锁性能超过500 mA，符合JEDEC标准JESD-17
典型VOLP（输出接地反弹）< 1 V，VCC = 5 V，TA = 25℃
封装选项包括塑料小外形（DW）封装、陶瓷芯片载体（FK）、塑料（NT）和陶瓷（JT）双列直插封装

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	施密特触发器
	输出类型	三态
	工作电压	4.5V~5.5V
	元件数	1
	每个元件位数	10
	通道类型	-

	属性	参数值
	灌电流(IOL)	12mA
	拉电流(IOH)	12mA
	系列	74ABT
	工作温度	-40℃~+85℃
	静态电流(Iq)	250uA
	传播延迟(tpd)	-
	功能特性	掉电隔离；输出使能
