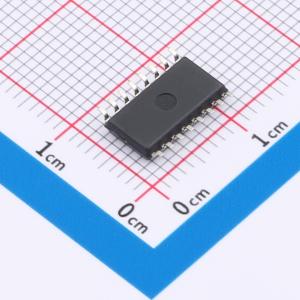

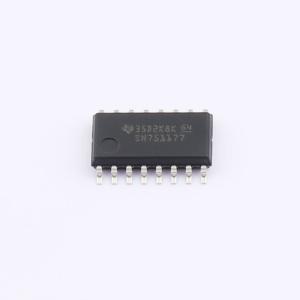

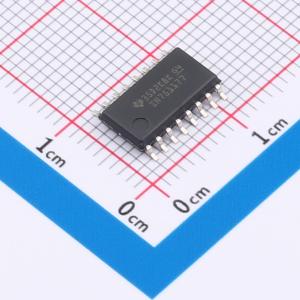

温馨提醒：图片仅供参考，商品以实物为准

SN751177NSR

双差分驱动器和接收器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SN751177和SN751178是设计用于平衡多点总线传输的单片集成电路，速率高达10 Mbit/s。它们符合ANSI标准TIA/EIA-422-B和TIA/EIA-485-A以及ITU建议V.10和V.11。
品牌名称: TI(德州仪器)
商品型号: SN751177NSR
商品编号: C2863503
商品封装: SO-16-208mil
包装方式: 编带
商品毛重: 0.96克(g)

商品参数

商品概述

SN751177和SN751178双路差分驱动器和接收器是单片集成电路，专为速率高达10Mbits的平衡多点总线传输而设计。这些器件旨在提高长总线线路上全双工数据通信性能，符合ANSI标准TIA/EIA - 422 - B和TIA/EIA - 485 - A以及ITU建议V.10和V.11。 SN751177和SN751178驱动器输出可提供正负电流限制和热关断功能，避免传输总线出现线路故障状况。该接收器具有至少12kΩ的高输入阻抗，在 - 12V至12V的共模输入电压范围内的输入灵敏度为±200mV，典型输入迟滞为50mV。失效防护设计可确保在接收器输入处于开路状态时，接收器输出始终为高电平。 SN751177和SN751178的额定工作温度范围为 - 20℃至85℃。

商品特性

符合或超出ANSI标准TIA/EIA - 422 - B和TIA/EIA - 485 - A以及ITU建议V.10和V.11的要求
适用于嘈杂环境中长总线上的多点总线传输
驱动器正负电流限制
热关断保护
驱动器三态输出
接收器共模输入电压范围为 - 12V至12V
接收器输入灵敏度：±200mV
接收器迟滞：50mV（典型值）
接收器输入阻抗：12kΩ（最小值）
接收器三态输出（仅限SN751177）
由5V单电源供电

应用领域

电机驱动器
工厂自动化
楼宇自动化

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	2
	接收器数	2

	属性	参数值
	工作电压	5V
	数据速率	10Mbps
	工作温度	-20℃~+85℃
	通讯模式	全双工
