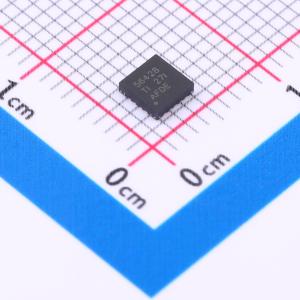

温馨提醒：图片仅供参考，商品以实物为准

TPS56428RHLR

4.5V至18V输入，4A同步降压转换器，具有高级Eco-mode

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS56428 具有高级 Eco-mode™ 的 4.5V 至 18V 输入，4A 同步降压转换器
品牌名称: TI(德州仪器)
商品型号: TPS56428RHLR
商品编号: C2863266
商品封装: VQFN-14-EP(3.5x3.5)
包装方式: 编带
商品毛重: 0.066克(g)

商品参数

商品概述

TPS56428是一款自适应接通时间D-CAP2™模式同步降压转换器。可帮助系统设计人员通过一个成本有效、低组件数、低待机电流解决方案来完成各种终端设备的电源总线调节器集。主控制环路采用D-CAP2™模式控制，在无需外部补偿组件的情况下即可实现快速瞬态响应。自适应接通时间控制支持更高负载情况下的脉宽调制(PWM)模式与轻负载下的高级Eco-mode™运行之间的无缝转换。Eco-mode™使TPS56428能够在较轻负载条件下保持高效率。私有电路还使该器件能够使用诸如高分子有机半导体固体电容器(POSCAP)或SP-CAP等低等效串联电阻(ESR)输出电容器以及超低ESR陶瓷电容器。该器件的工作输入电压介于4.5V至18V VIN输入之间。输出电压可在0.6V与7V之间进行设定。该器件还特有一个固定值为1ms的软启动时间。采用8引脚DDA封装，并针对 -40°C到85°C的工作温度范围内的运行而设计。

商品特性

D-CAP2™模式支持快速瞬态响应
低输出纹波，支持陶瓷输出电容器
宽泛的VIN输入电压范围：4.5V至18V
输出电压范围：0.6V至7.0V
高效率集成型场效应晶体管(FET)
针对较低占空比应用进行了优化
-68mΩ（高侧）与37mΩ（低侧）
关断时的高效率，流耗不足10μA
高初始带隙基准精度
预偏置软启动
650kHz开关频率(fSW)
逐周周期限流
高级自动跳跃Eco-mode™为了在轻负载下实现高效率
电源正常输出
固定软启动时间：1.0ms

应用领域

低电压系统的广泛应用
数字电视电源
高清Blu-ray Disc播放器
网络家庭终端设备
数字机顶盒(STB)

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~18V
	输出电压	600mV~7V
	输出电流	4A
	开关频率	650kHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
