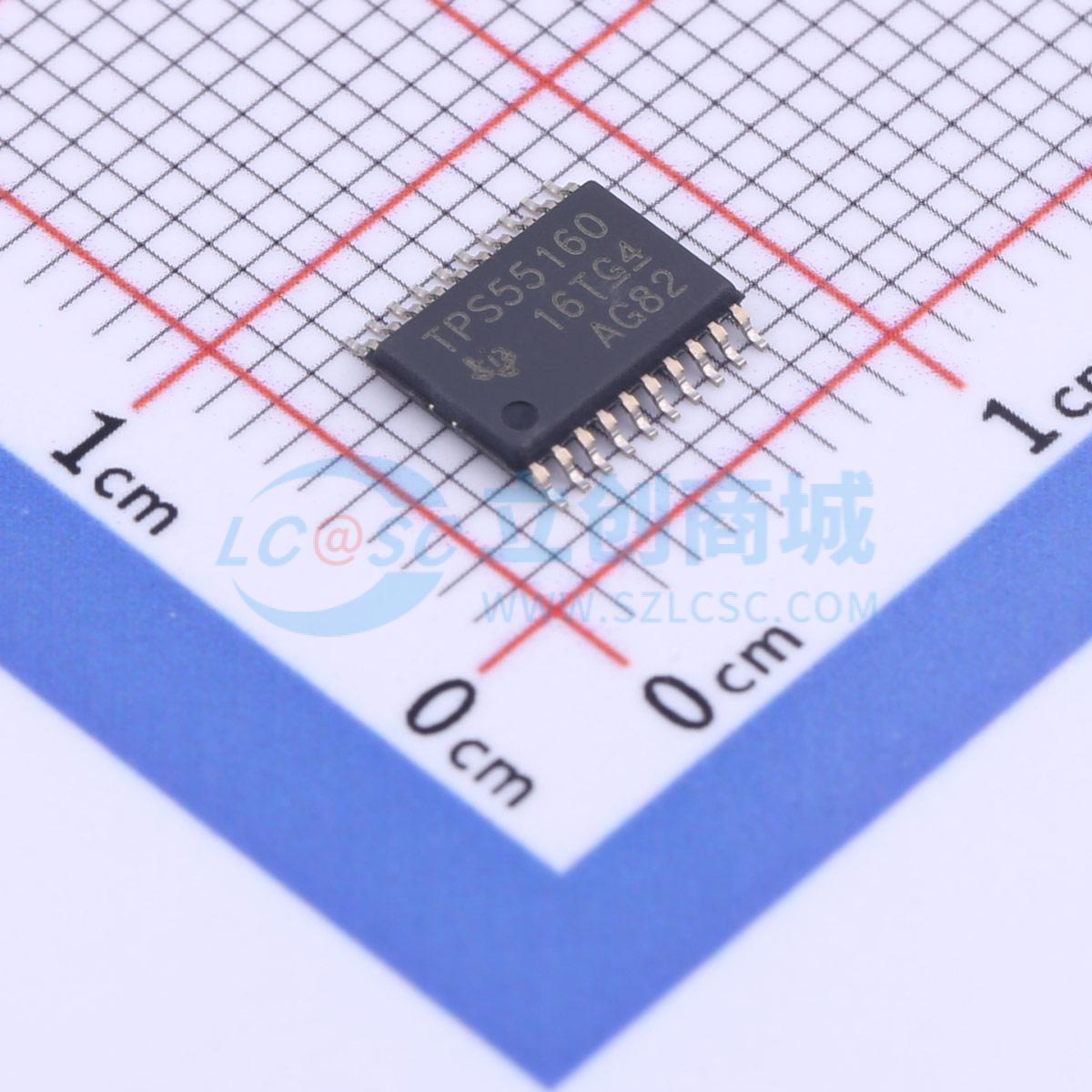

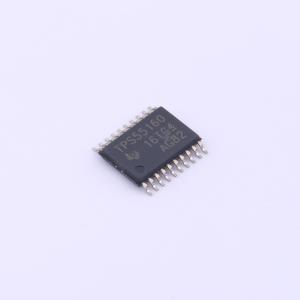

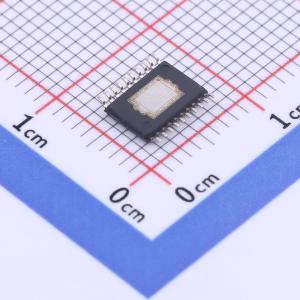

TPS55160QPWPRQ1

描述: TPS55160-Q1 3.6V 至 36V、1A 输出、2MHz 同步升压和降压转换器
品牌名称: TI(德州仪器)
商品型号: TPS55160QPWPRQ1
商品编号: C2863281
商品封装: HTSSOP-20-EP
包装方式: 编带
商品毛重: 1.15克(g)

商品参数

商品概述

TPS5516x-Q1 系列器件是一款高电压同步降压/升压直流/直流转换器。该器件通过多种不同的输入电源（如汽车电池）提供稳定的电源输出。降压/升压重叠控制可确保以最佳的效率在降压和升压模式之间自动转换。TPS55165-Q1 输出电压可以设置为 5V 或 12V 固定电平。TPS55160-Q1 和 TPS55162-Q1 器件具有通过外部电阻分压器设置的 5.7V 至 9V 可配置输出电压。对于常规汽车电池电压，输出电流可高至 1A，并且能够针对更低的输入电压（如用于实现常见电池启动曲线的电压）保持在 0.4A。该降压/升压转换器基于一个使用同步整流的固定频率、脉宽调制 (PWM) 控制电路来获得最高效率。开关频率设置为 2MHz（典型值），从而允许使用小型电感器（布板空间更少）。可选的扩频选项（TPS55160-Q1 和 TPS55165-Q1）有助于降低辐射电磁干扰 (EMI)。利用内部环路补偿，无需使用外部补偿组件。在低功耗模式（TPS55160-Q1 和 TPS55165-Q1）下，该器件可实现小于 15μA 的静态电流，从而使汽车电子控制单元 (ECU) 能够保持在待机模式（例如侦听 CAN 模式），同时可满足 OEM 静态电流要求。可以禁用低功耗模式，从而强制转换器针对整个负载电流范围以 2MHz（典型值）的固定开关频率在完全连续模式下运行。电感器中的最大平均电流被限制在 2A 的典型值。可以通过禁用转换器来最大限度地减少电池消耗。此外，该器件还提供电源正常 (PG) 引脚，以指示输出轨何时低于指定的容差。该器件还具有电源锁存功能，以允许外部微控制器单元 (MCU) 使输出电压在所需的时长内保持可用。该器件采用 20 引脚 HTSSOP PowerPAD 封装。

商品特性

符合汽车应用要求，具有符合 AEC - Q100 标准的下列特性：
- 器件温度等级 1: -40°C 至 +125°C 的工作环境温度范围
- 器件 HBM ESD 分类等级 2
- 器件 CDM ESD 分类等级 C4B
提供功能安全
可帮助进行功能安全系统设计的文档
VOUT = 5V 时的输入电压范围为 2V 至 36V
5V 或 12V 固定输出电压 (TPS55165 - Q1)
5.7V 至 9V 可调输出电压选项（TPS55160 - Q1 和 TPS55162 - Q1）
效率高达 85%
VOUT = 5V 且 VIN ≥ 5.3V 时的输出电流为 1A
VOUT = 5V 且 VIN ≥ 3.8V 时的输出电流为 0.8A
VOUT = 5V 且 VIN ≥ 2.3V 时的输出电流为 0.4A
在降压和升压模式之间自动转换
低功耗模式，可在轻负载情况下提高效率 (TPS55160 - Q1/TPS55165 - Q1)
在低功耗模式下器件静态电流小于 15μA (TPS55160 - Q1/TPS55165 - Q1)
器件关断电流小于 3μA
2MHz 强制固定运行频率
可选展频（TPS55160 - Q1 和 TPS55165 - Q1）
通过具有电源锁存功能的 IGN 唤醒
具有可配置延迟时间的智能电源正常输出
过热保护和输出过压保护
采用易于使用的 20 引脚 HTSSOP PowerPAD 封装

应用领域

启停敏感型汽车电源应用
信息娱乐系统与仪表组
车身电子装置和网关模块
具有波动输入电压的工业应用
- 太阳能和电池充电
- 锂离子电池组

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升降压型
	工作电压	3.6V~36V
	输出电压	-
	输出电流	-
	开关频率	2MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压-升压式
	静态电流(Iq)	-
	开关管(内置/外置)	-
	输出类型	-
