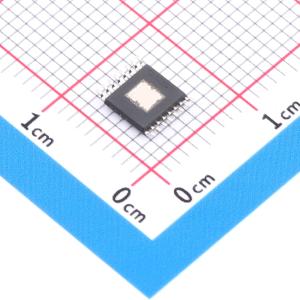

温馨提醒：图片仅供参考，商品以实物为准
TPS54350MPWPREP
降压型 3A 4.5V~20V
- 描述
- TPS54350-EP 具有集成 Fet 的增强型产品 4.5V 至 20V 输入 3A 输出的同步 Pwm 转换开关
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS54350MPWPREP
- 商品编号
- C2863845
- 商品封装
- HTSSOP-16-EP
- 包装方式
- 编带
- 商品毛重
- 0.147克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~20V | |
| 输出电流 | 3A | |
| 开关频率 | 250kHz~700kHz | |
| 工作温度 | -55℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 5mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TPS54350是一款中等输出电流的同步降压PWM转换器，集成了高端MOSFET和用于可选低端外部MOSFET的栅极驱动器。其特性包括高性能电压误差放大器，可在瞬态条件下实现最佳性能，并在选择输出滤波电感和电容时提供灵活性。TPS54350具备欠压锁定电路，可防止在输入电压达到4.5 V之前启动；内部软启动电路可限制浪涌电流；还有电源正常输出引脚，用于指示有效的输出状态。同步特性可配置为输入或输出，便于实现180°异相同步。 TPS54350器件采用热增强型16引脚TSSOP (PWP) PowerPAD封装。
商品特性
- 受控基线——单一组装/测试地点、单一制造地点
- 扩展温度性能范围为 -55℃至125℃
- 增强型制造资源缩减 (DMS) 支持
- 增强型产品变更通知
- 100 mW、4.5 A峰值MOSFET开关，在3 A连续输出电流下实现高效率
- 可使用外部低端MOSFET或二极管
- 输出电压可调节至低至0.891 V，精度为2%
- 可与外部时钟同步
- 180°异相同步
- 宽PWM频率——固定250 kHz、500 kHz或可调250 kHz至700 kHz
- 内部软启动
- 负载受峰值电流限制和热关断保护
- 可调欠压锁定
- 16引脚TSSOP PowerPAD封装
应用领域
- 工业和商业低功率系统
- LCD显示器和电视
- 计算机外设
- 高性能DSP、FPGA、ASIC和微处理器的负载点稳压
