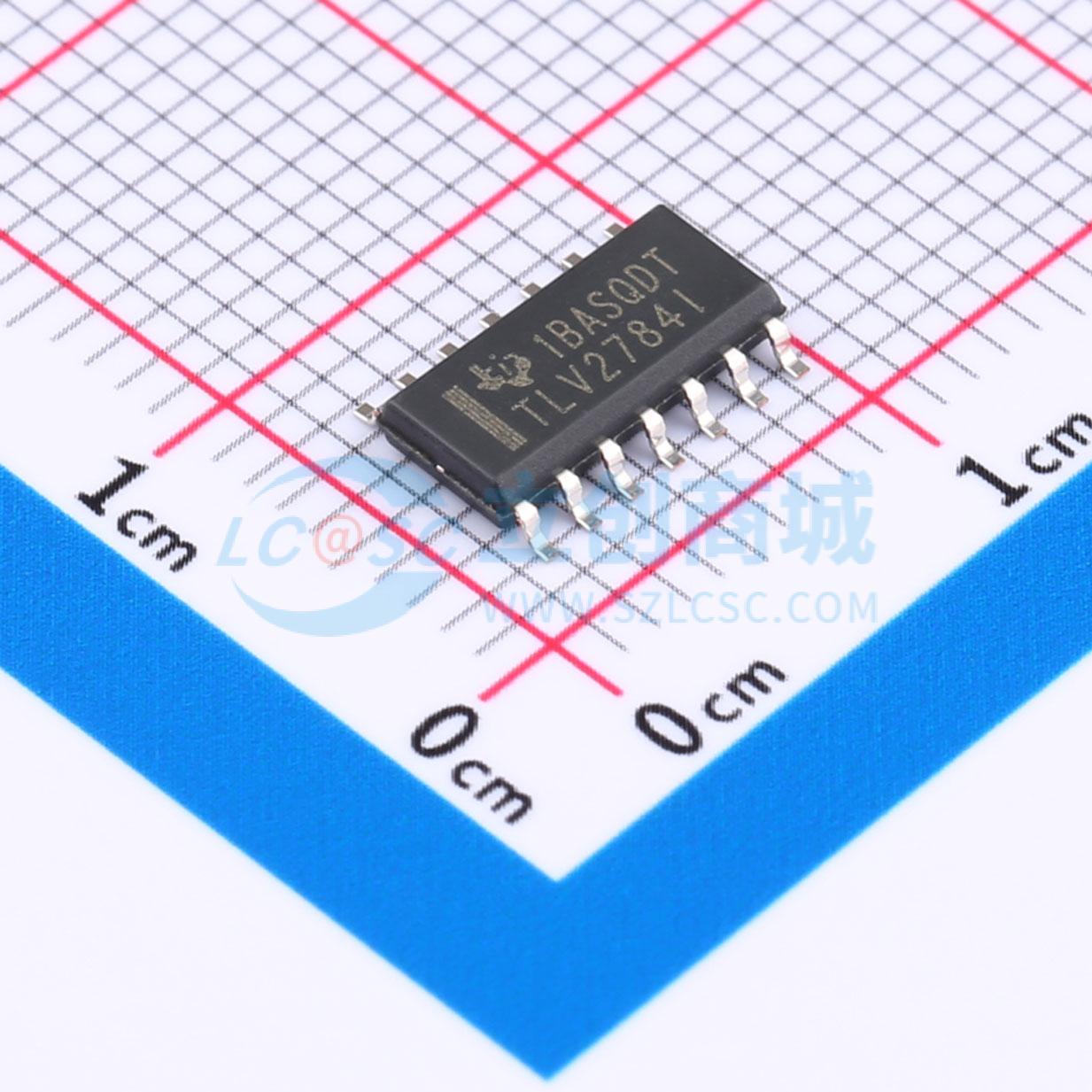

TLV2784IDR实物图
  • TLV2784IDR商品缩略图
  • TLV2784IDR商品缩略图
  • TLV2784IDR商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

TLV2784IDR

1.8V高速轨到轨输入/输出带关断功能的运算放大器

描述
TLV2784 四通道、3.6V、8MHz 运算放大器
品牌名称
TI(德州仪器)
商品型号
TLV2784IDR
商品编号
C2863861
商品封装
SOIC-14​
包装方式
编带
商品毛重
0.3克(g)

商品参数

属性参数值
商品目录运算放大器
放大器数4
轨到轨轨到轨输入,轨到轨输出
增益带宽积(GBW)8MHz
输入失调电压(Vos)250uV
输入失调电压温漂(Vos TC)8uV/℃
压摆率(SR)4.8V/us
输入偏置电流(Ib)2.5pA
输入失调电流(Ios)2.5pA
属性参数值
输入电压噪声密度(eN)18nV/√Hz@1kHz
共模抑制比(CMRR)76dB
静态电流(Iq)650uA
输出电流35mA
工作温度-40℃~+125℃
单电源电压1.8V~3.6V
双电源电压(Vee~Vcc)900mV~1.8V；-1.8V~-900mV
功能特性使能/关断功能

商品概述

TLV278x是单电源运算放大器，具备轨到轨输入输出能力，最低工作电源电压可低至1.8V，可在宽温度范围内工作，最高推荐电源电压为3.6V，可由两节可充电电池供电，结合了宽带宽、低噪声、低失真的特性，提供多种封装规格可选。

商品特性

  • 电源电压范围为1.8V~3.6V，最大电源电压为4V
  • 具备轨到轨输入输出能力，输入共模电压范围超出电源轨，范围为-0.2V至VDD+0.2V
  • 带宽为8MHz
  • 压摆率为4.8V/μs
  • 电源电流为650μA/通道
  • 10kHz条件下输入噪声电压为9nV/√Hz
  • 提供两个温度等级：商业级额定工作温度范围0℃~70℃，工业级额定工作温度范围-40℃~125℃
  • 差分输入电压范围为±VDD
  • 任意输入的输入电流范围为±10mA，输出电流范围为±10mA
  • 最高结温为150℃，存储温度范围为-65℃~150℃
  • 距壳体1.6mm处引脚可承受260℃温度持续10秒
  • 提供多种封装可选，包括PDIP、SOIC、SOT-23（单路）、MSOP（双路）、TSSOP（四路），封装尺寸小巧

应用领域

  • 高速数据转换器应用
  • 高分辨率数据转换器应用
  • 通用运算放大应用
