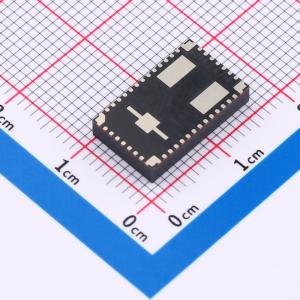

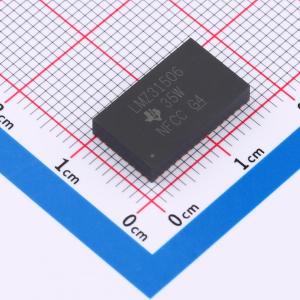

温馨提醒：图片仅供参考，商品以实物为准
LMZ31506RUQT
采用QFN封装且具有2.95V至14.5V输入和电流共享的6A电源模块
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LMZ31506 采用 9x15x2.8mm QFN 封装的 4.5V 至 15V、6A 降压电源模块
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMZ31506RUQT
- 商品编号
- C2863885
- 商品封装
- B1QFN-47(9x15)
- 包装方式
- 编带
- 商品毛重
- 1.36克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 功能类型 | 降压型 | |
| 输出通道数 | 1 | |
| 工作电压(Vin) | 4.5V~14.5V | |
| 输出电压精度 | ±1.5% | |
| 输出电压(Vout) | 600mV~5.5V | |
| 输出电流(最大值) | 6A | |
| 转换效率 | 96% |
| 属性 | 参数值 | |
|---|---|---|
| 开关频率 | 780kHz | |
| 纹波噪声 | 30mVp-p | |
| 特性 | 过流保护；过热保护 | |
| 长度 | 15mm | |
| 宽度 | 9mm | |
| 高度 | 2.8mm | |
| 工作温度 | -40℃~+85℃ |
商品概述
LMZ31506电源模块是一款易于使用的集成式电源解决方案，它在一个扁平的QFN封装内整合了一个带有功率MOSFET的6A直流/直流转换器、一个屏蔽式电感器和多个无源器件。此整体电源解决方案仅需三个外部组件，并省去了环路补偿和磁性元件选择过程。 9mm × 15mm × 2.8mm QFN封装能轻松焊接到印制电路板上，并且可实现效率高于90%的紧凑型负载点设计以及结至环境的热阻抗仅为13℃ / W的出色功率耗散。在环境温度为85℃且无气流的情况下，该器件可提供6A的满额输出电流。 LMZ31506提供了分离式负载点设计的灵活性和功能集，非常适合为高性能DSP和FPGA供电。先进的封装技术可提供一个与标准QFN贴装和测试技术兼容的耐用且可靠的电源解决方案。
商品特性
- 完整的集成式电源解决方案可实现小尺寸和扁平设计
- 9mm × 15mm × 2.8mm封装
- 引脚与LMZ31503兼容
- 效率高达96%
- 宽输出电压调节范围0.6V至5.5V，基准精度为1%
- 支持针对更高电流的并联运行
- 可选分离电源轨可实现低至1.6V的输入电压
- 可调开关频率（250kHz至780kHz）
- 与外部时钟同步
- 可调慢速启动
- 输出电压排序/跟踪
- 电源正常输出
- 可编程欠压锁定 (UVLO)
- 输出过流保护（断续模式）
- 过温保护
- 预偏置输出启动
- 运行温度范围： -40℃至85℃
- 增强的热性能：13℃ / W
- 符合EN55022 B类辐射标准
- 集成屏蔽电感器
- 使用LMZ31506并借助WEBENCH电源设计器创建定制设计方案
应用领域
- 宽带和通信基础设施
- 自动化测试和医疗设备
- 紧凑型外设组件互连接口 (PCI)，PCI快速接口和PCI扩展 (PXI) 快速接口
- DSP和FPGA负载点应用
