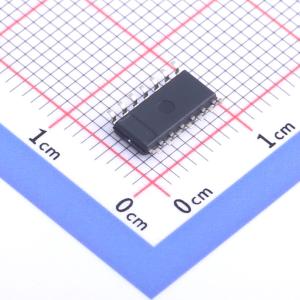

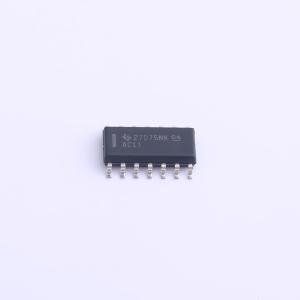

温馨提醒：图片仅供参考，商品以实物为准

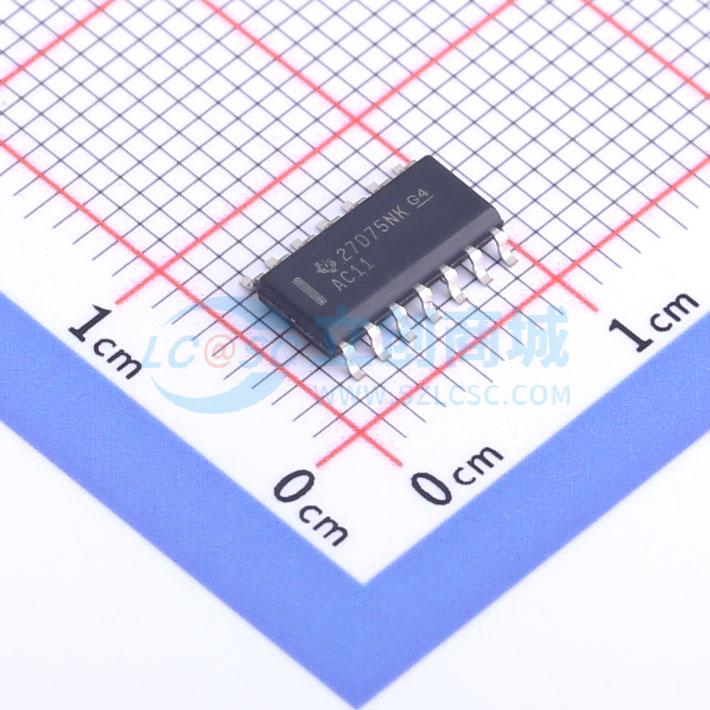

SN74AC11DR
三个三输入正与门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AC11 3 通道、3 输入、2V 至 6V 高速 (7ns) 24mA 驱动强度与门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AC11DR
- 商品编号
- C2863905
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.34克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 3 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | 2.1V~3.85V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 900mV~1.65V | |
| 输出高电平(VOH) | 3.7V；4.7V | |
| 输出低电平(VOL) | 500mV | |
| 系列 | 74AC系列 | |
| 传播延迟(tpd) | 8ns@5V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 每门输入数量 | 3 | |
| 功能特性 | - |
商品概述
AC11器件包含三个独立的三输入与门，在正逻辑下可实现布尔函数Y = A·B·C 或 Y = A非 + B非 + C非，部分引脚无内部连接。
商品特性
- 电源工作电压范围为2V~6V
- 输入可承受最高6V的电压
- 5V电源条件下最大传输延迟tpd为7.5ns
- 最大额定值：电源电压范围为-0.5V~7V，输入电压范围为-0.5V~VCC + 0.5V，输出电压范围为-0.5V~VCC + 0.5V，输入钳位电流为±20mA，输出钳位电流为±20mA，连续输出电流为±50mA，VCC或接地端连续电流为±200mA，存储温度范围为-65℃~150℃
- 不同封装热阻抗参数：D封装86℃/W，DB封装96℃/W，N封装80℃/W，NS封装76℃/W，PW封装113℃/W
- 器件所有未使用的输入必须接VCC或接地，才能保证器件正常工作
- 提供多种封装类型可选
- 提供符合不同环保要求的产品选项，包括符合要求的无铅产品、RoHS豁免产品、低卤素绿色产品，RoHS要求均质材料中限制物质重量占比不超过0.1
