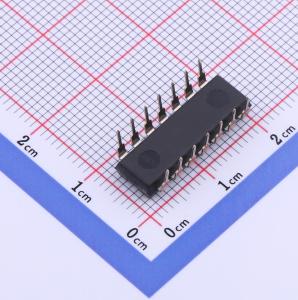

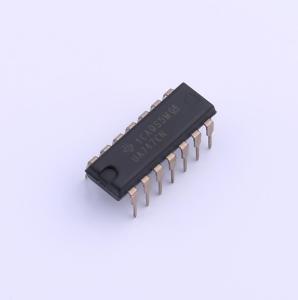

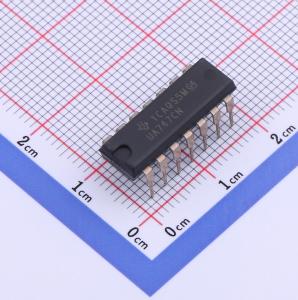

UA747CN
双路通用运算放大器
- 描述
- 是一款双通用型运算放大器，具有失调电压归零能力。每个部分在电气性能上与uA741相似。高共模输入电压范围且无闭锁现象，使其非常适合电压跟随器应用。该器件具有短路保护功能，内部频率补偿确保无需外部组件即可实现稳定性。可在失调归零输入之间连接一个低值电位器，以消除失调电压。uA747C的工作温度范围为0℃至70℃；uA747M的工作温度范围为-55℃至125℃。
- 品牌名称
- TI(德州仪器)
- 商品型号
- UA747CN
- 商品编号
- C2863920
- 商品封装
- PDIP-14
- 包装方式
- 管装
- 商品毛重
- 1.71克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 增益带宽积(GBW) | 1MHz | |
| 输入失调电压(Vos) | 6mV | |
| 压摆率(SR) | 500V/ms | |
| 输入偏置电流(Ib) | 80nA | |
| 输入失调电流(Ios) | 200nA |
| 属性 | 参数值 | |
|---|---|---|
| 共模抑制比(CMRR) | 90dB | |
| 静态电流(Iq) | 2.8mA | |
| 输出电流 | 25mA | |
| 工作温度 | 0℃~+70℃ | |
| 双电源电压(Vee~Vcc) | -15V~15V | |
| 功能特性 | 内置补偿 |
商品概述
uA747是一款双路通用运算放大器，具备失调电压调零能力。每个半通道的电气特性与uA741相似。高共模输入电压范围，不存在闩锁，使得该放大器适合电压跟随器应用。该器件具备短路保护，内部频率补偿确保无需外部元件即可保持稳定。可在失调调零输入端连接一个低阻值电位器来调零失调电压。uA747C的工作温度范围为 0℃ 至 70℃。
商品特性
- 无需频率补偿
- 低功耗
- 短路保护
- 具备失调电压调零能力
- 宽共模和差分电压范围
- 无闩锁
应用领域
- 电压跟随器应用
