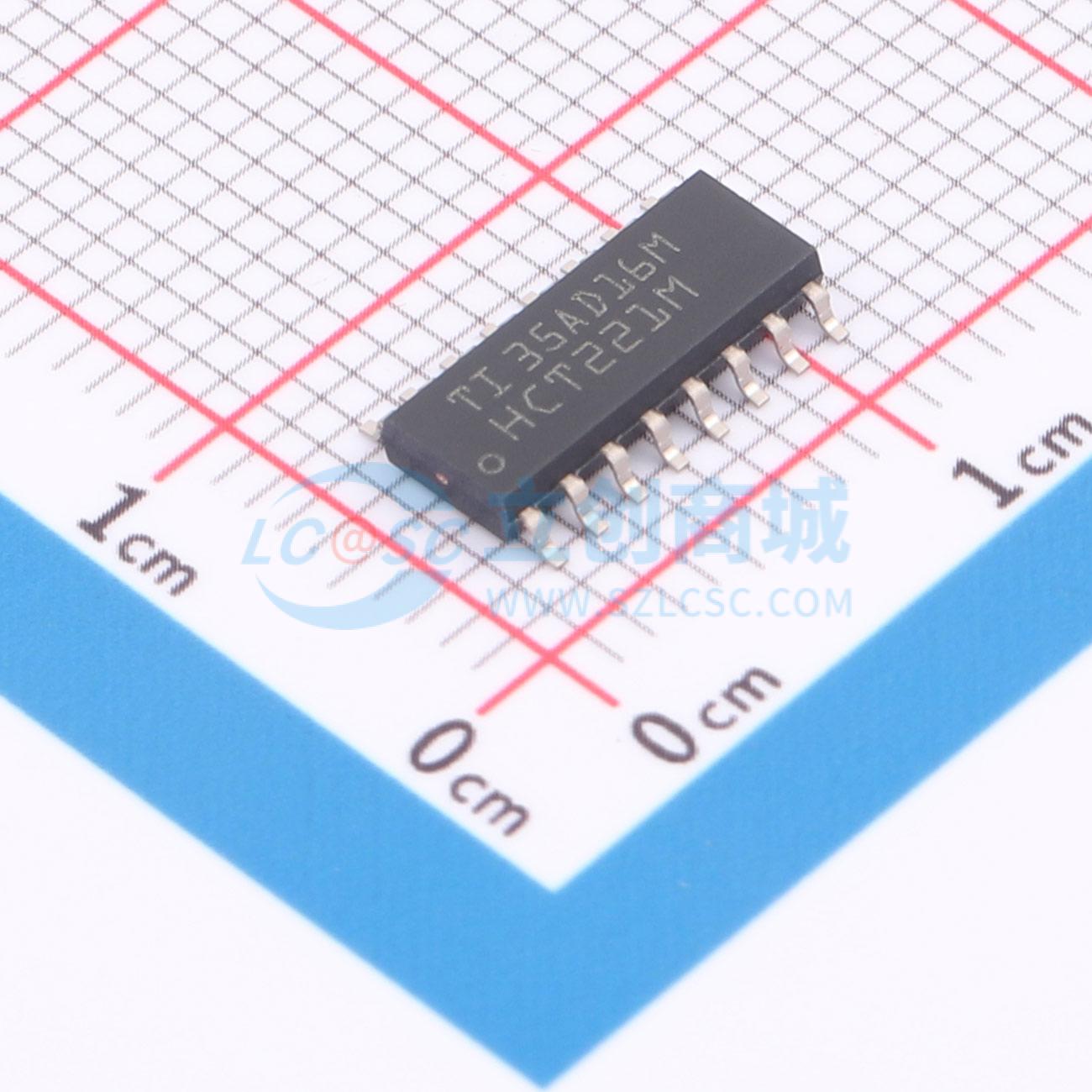

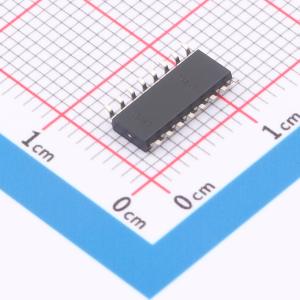

温馨提醒：图片仅供参考，商品以实物为准

CD74HCT221M96

高速CMOS逻辑双稳态多谐振荡器，可从输入脉冲的前沿或后沿触发，具有复位功能

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: CD74HCT221 具有复位功能的高速 CMOS 逻辑双路单稳多频振荡器
品牌名称: TI(德州仪器)
商品型号: CD74HCT221M96
商品编号: C2863859
商品封装: SOIC-16
包装方式: 编带
商品毛重: 5.176471克(g)

商品参数

商品概述

HC221和CD74HCT221是带复位的双单稳态多谐振荡器，外接电阻Rx和外接电容Cx可控制电路的时序与精度，调整Rx和Cx可获得范围很宽的输出脉冲宽度，脉冲从Q和Q非端子输出。B输入的脉冲触发在特定电压电平发生，与触发脉冲的上升和下降时间无关；器件被触发后，输出状态不受A非和B输入端后续触发输入的影响；输出脉冲可通过复位R引脚的低电平提前终止；提供下降沿触发A输入和上升沿触发B输入，可从输入脉冲的任意边沿触发；器件上电时自动复位，若有单稳态通道未使用，未使用器件的每个输入必须接高电平或低电平。外接电阻Rx的典型最小值为500Ω，外接电容Cx的最小值为0pF，电源电压Vcc为4.5V时，输出脉冲宽度计算公式为tW = 0.7RxCx。

商品特性

支持通过复位操作提前终止输出脉冲
支持上升沿触发或下降沿触发
提供Q和Q非缓冲输出
具备独立复位功能
输出脉冲宽度范围宽
B输入端带有施密特触发器
全温度范围扇出符合标准，标准输出可带10个LSTTL负载，总线驱动器输出可带15个LSTTL负载
工作温度范围宽，为-55℃~125℃
传播延迟与过渡时间平衡
相比LSTTL逻辑IC功耗显著降低
HC类型工作电压范围为2V~6V，Vcc为5V时高低电平噪声容限均为Vcc的30
HCT类型工作电压范围为4.5V~5.5V，可直接兼容LSTTL输入逻辑，最大低电平输入电压VIL=0.8V，最小高电平输入电压VIH=2V，兼容CMOS输入，VOL、VOH下输入电流I1≤1μA
直流电源电压额定范围为-0.5V~7V
塑料封装最大结温为150℃，存储温度范围为-65℃~150℃

	属性	参数值
	商品目录	单稳态多谐振荡器
	逻辑类型	单稳态
	工作电压	4.5V~5.5V
	通道数	2
	输入类型	施密特触发器
	传播延迟(tpd)	18ns

	属性	参数值
	灌电流(IOL)	4mA
	拉电流(IOH)	4mA
	系列	74HCT
	工作温度	-55℃~+125℃
	功能特性	脉冲宽度可调；复位输入；双边沿触发
