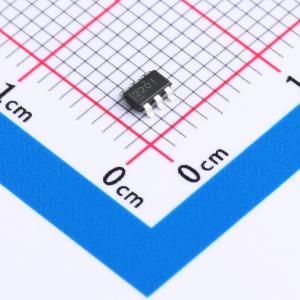

温馨提醒：图片仅供参考，商品以实物为准

TPS562201DDCT

4.5V至17V输入、2A同步降压稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS562201 采用 Eco-mode 的 4.5V 至 17V 输入电压、2A 输出电流、同步降压转换器
品牌名称: TI(德州仪器)
商品型号: TPS562201DDCT
商品编号: C2863595
商品封装: TSOT-23-6
包装方式: 编带
商品毛重: 0.26克(g)

商品参数

商品概述

TPS562201 和 TPS562208 是采用 SOT-23 封装的简单易用型 2A 同步降压转换器。此器件被优化为使用尽可能少的外部组件即可运行，并且可以实现低待机电流。这些开关模式电源 (SMPS) 器件采用 D-CAP2 模式控制，从而提供快速瞬态响应，并且在无需外部补偿组件的情况下支持专用聚合物等低等效串联电阻 (ESR) 输出电容器以及超低 ESR 陶瓷电容器。TPS562201 可在脉冲跳跃模式下运行，从而能在轻载运行期间保持高效率。TPS562201 和 TPS562208 采用 6 引脚 1.6mm×2.9mm SOT (DDC) 封装，额定结温范围为 – 40°C 至 125°C。

商品特性

集成了 140mΩ 和 84mΩ FET
D-CAP2 模式控制，用于快速瞬态响应
输入电压范围：4.5V 至 17V
输出电压范围：0.76V 至 7V
脉冲跳跃模式 (TPS562201) 或持续电流模式 (TPS562208)
580kHz 开关频率
低关断电流（低于 10μA）
2% 反馈电压精度 (25°C)
从预偏置输出电压启动
逐周期过流限制
断续模式过流保护
非锁存欠压保护 (UVP) 和热关断 (TSD) 保护
固定软启动：1.0ms

应用领域

数字电视电源
高清蓝光光盘播放器
网络家庭终端设备
数字机顶盒 (STB)
监控

优惠活动

购买数量

(250个/圆盘，最小起订量 5 个)

个

起订量：5 个250个/圆盘

总价金额：

￥ 0.00

近期成交27单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~17V
	输出电压	768mV~7V
	输出电流	2A
	开关频率	580kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
