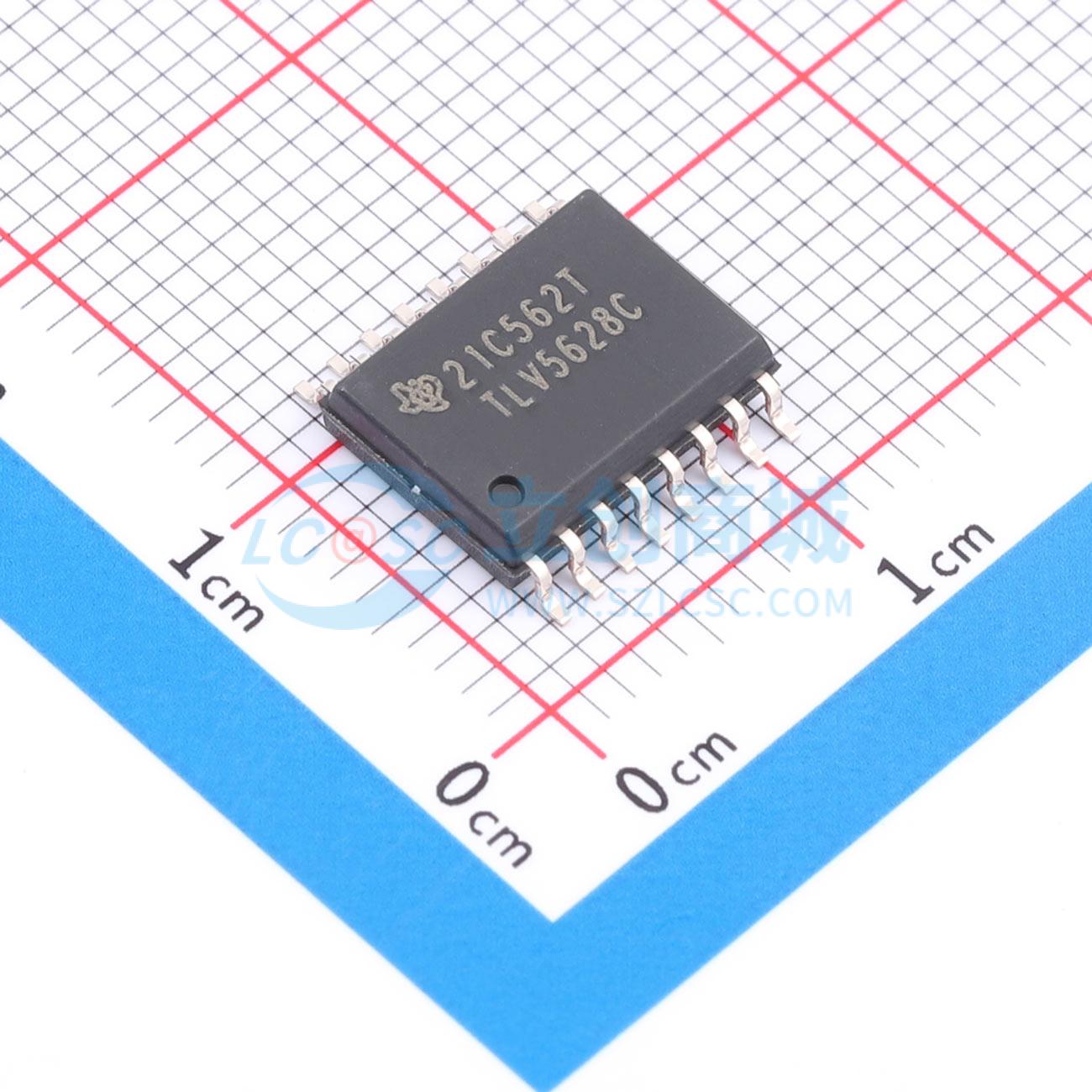

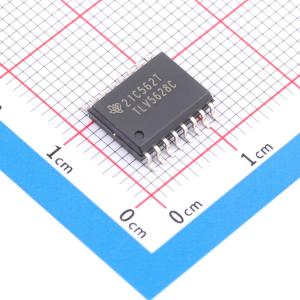

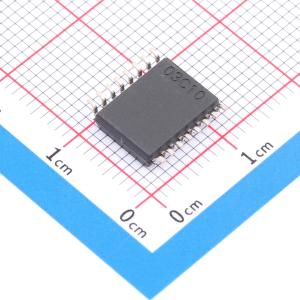

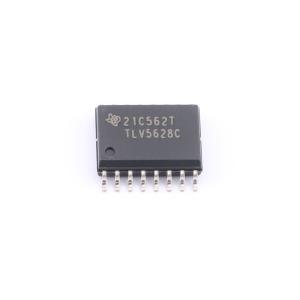

TLV5628CDWR

八bit数字-模拟转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 八位电压输出数字-模拟转换器(DAC)，具有缓冲参考输入(高阻抗)。这些 DAC 产生的输出电压在参考电压的一倍或两倍和地之间变化，并且这些 DAC 是单调的。
品牌名称: TI(德州仪器)
商品型号: TLV5628CDWR
商品编号: C2863155
商品封装: SOIC-16-300mil
包装方式: 编带
商品毛重: 0.639克(g)

商品参数

商品概述

TLV5628C和TLV5628I是八通道8位电压输出数模转换器（DAC），具有缓冲参考输入（高阻抗）。这些DAC产生的输出电压在参考电压的一倍或两倍与地（GND）之间变化，且具有单调性。该器件使用简单，采用3至3.6 V单电源供电。内置上电复位功能，以确保可重复的启动条件。 TLV5628C和TLV5628I通过一个简单的三线串行总线进行数字控制，该总线与CMOS兼容，并且易于与所有流行的微处理器和微控制器设备接口。12位命令字包括8位数据、3位DAC选择位和1位量程位，后者允许在1倍或2倍输出量程之间进行选择。DAC寄存器采用双缓冲结构，允许将一组完整的新值写入器件，然后通过控制LDAC端子同时更新所有DAC输出。数字输入具有施密特触发器，可提供高抗噪能力。 16引脚小外形D封装允许在空间受限的应用中对模拟功能进行数字控制。TLV5628C的工作温度范围为0℃至70℃，TLV5628I的工作温度范围为 -40℃至85℃。TLV5628C和TLV5628I无需外部微调。

应用领域

可编程电压源
数控放大器/衰减器
移动通信
自动测试设备
过程监控与控制信号合成

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	8位
	通道数	8
	接口类型	串行
	工作电压	2.7V~5.25V
	稳定时间	10us

	属性	参数值
	输出类型	电压-缓冲
	积分非线性	1LSB
	工作温度	0℃~+70℃
	上电复位	内置
	基准电压源	外置
