商品概述

LM330-N是5V三端正电压稳压器，能够提供150mA输出电流，输入输出压差不大于0.6V，同时提供限流和热过载保护这类常见稳压器特性。低压差使LM330-N适用于某些电池应用，因为该特性允许电池在输出电压超出稳压范围之前更长时间放电。例如，为稳压器输入供电的电池可以放电到5.6V，仍然可以正常稳压系统和负载电压。基于该特性，LM330-N可保护自身和被稳压系统免受电池反接产生的负电压输入影响。其他保护特性包括高达26V的线瞬态保护，当电压过高时输出会关断，避免损坏内部和外部电路。此外，LM330-N稳压器不会因临时镜像插入而受损。LM330-N专为低输入输出压差工况设计，该器件采用功率横向PNP晶体管，与使用NPN传输晶体管的IC稳压器相比，可将压差从2.0V降低到0.3V。由于LM330-N可在低得多的输入电压下工作，因此器件功耗降低，散热设计更简单，芯片工作温度更低从而提升可靠性，还可通过使用低功率/低电压元件节约成本。在电池供电应用中，LM330-N允许电池电压在稳压器退出稳压前降到输出电压的0.3V范围内。

商品特性

输入输出压差小于0.6V
输出电流150 mA
电池反接保护
线瞬态保护
内置短路限流
内置热过载保护
镜像插入保护
经过P+产品增强测试

应用领域

电池供电应用

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	26V
	输出电压	5V

	属性	参数值
	输出电流	150mA
	工作温度	0℃~+70℃
	输出类型	固定
	输出通道数	1

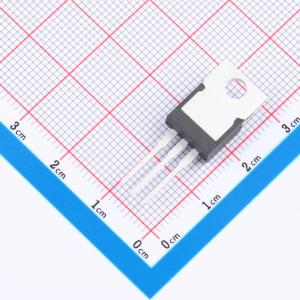

LM330T-5.0/NOPB
