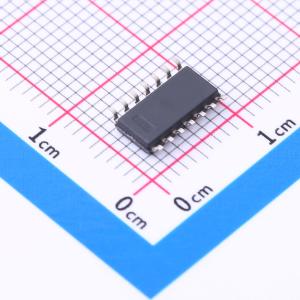

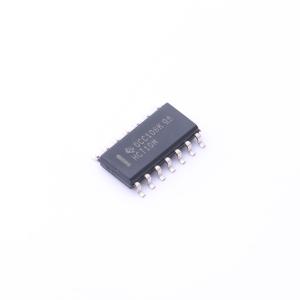

温馨提醒：图片仅供参考，商品以实物为准
CD74HCT10M
CDx4HCT10三路3输入与非门
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CD74HCT10 具有 TTL 兼容型 CMOS 输入的 3 通道、3 输入、4.5V 至 5.5V 与非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD74HCT10M
- 商品编号
- C2863188
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 通道数 | 3 | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 4mA | |
| 拉电流(IOH) | 4mA | |
| 输入高电平(VIH) | 2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV | |
| 输出高电平(VOH) | 3.7V；4.4V | |
| 输出低电平(VOL) | 100mV；400mV | |
| 系列 | 74HCT系列 | |
| 传播延迟(tpd) | 24ns@4.5V,50pF | |
| 工作温度 | -55℃~+125℃ | |
| 输入通道数 | 3 |
商品概述
此器件包含三个独立双输入或非门。每个逻辑门以正逻辑执行布尔函数 Y = (A·B·C)（上划线）。
商品特性
- 缓冲输入
- 工作电压为 4.5 V 至 5.5 V
- 宽工作温度范围： -55℃ 至 +125℃
- 支持多达 10 个 LSTTL 负载的扇出
- 与 LSTTL 逻辑 IC 相比，可显著降低功耗
应用领域
- 警报/篡改检测电路
- S-R 锁存器
