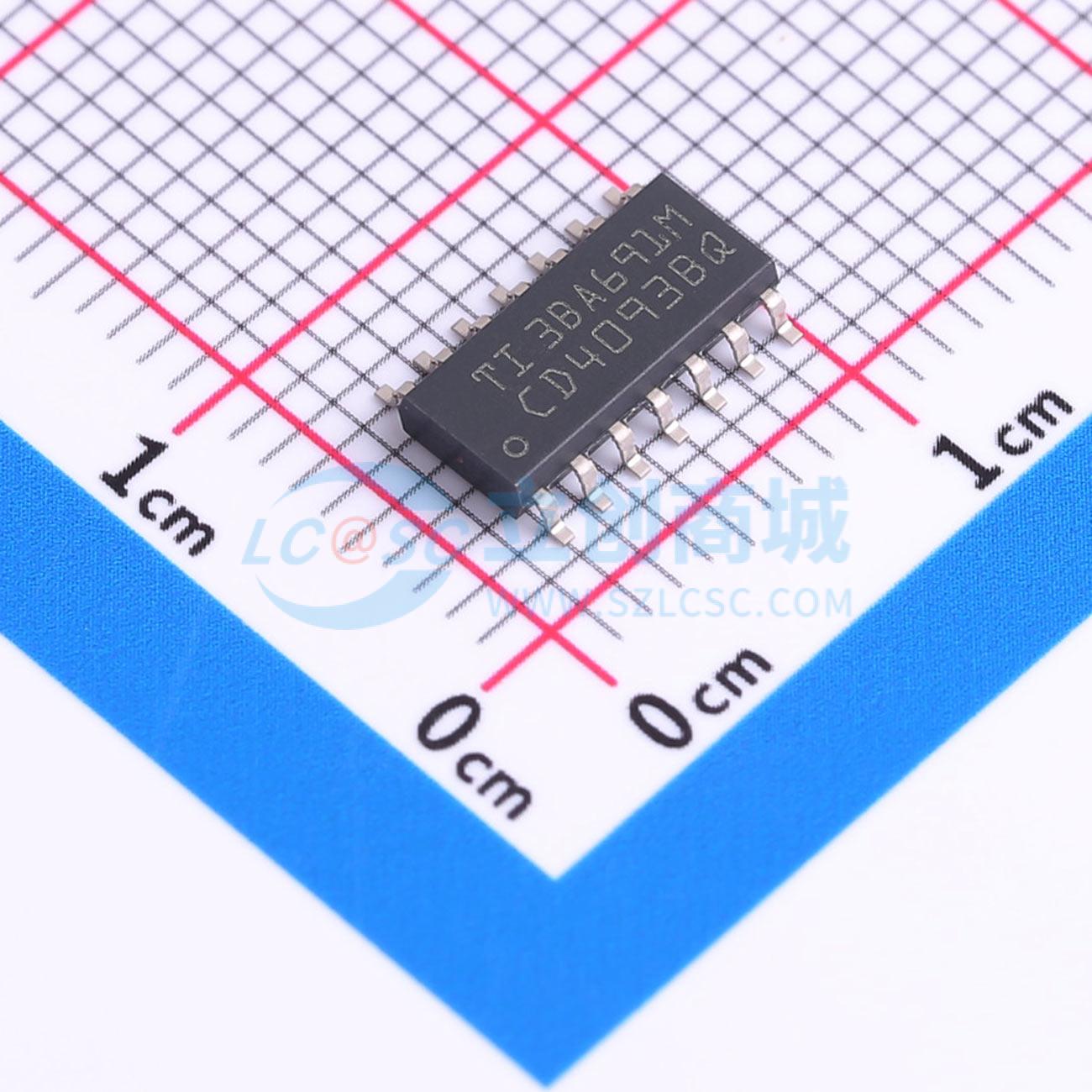

温馨提醒：图片仅供参考，商品以实物为准
CD4093BQM96G4Q1
CMOS四2输入与非施密特触发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD4093B-Q1 具有施密特触发输入的汽车类 4 通道、2 输入、3V 至 18V 与非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD4093BQM96G4Q1
- 商品编号
- C2863462
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.34克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 4 | |
| 工作电压 | 3V~18V | |
| 静态电流(Iq) | 4uA | |
| 灌电流(IOL) | 3.4mA | |
| 拉电流(IOH) | 3.4mA | |
| 输入高电平(VIH) | 3.6V~10.8V | |
| 输入低电平(VIL) | 900mV~4V |
| 属性 | 参数值 | |
|---|---|---|
| 输出低电平(VOL) | 50mV | |
| 系列 | 4000B系列 | |
| 传播延迟(tpd) | 130ns@15V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | - |
商品概述
CD4093B包含四个施密特触发电路，每个电路作为双输入与非门工作，两个输入均具备施密特触发动作。门电路对正沿和负沿信号会在不同阈值点切换。正电压VP与负电压VN的差值被定义为滞回电压VH。CD4093B提供14引脚小外形塑料封装（M96）和14引脚薄型收缩小外形封装（后缀PWR）。
商品特性
- 符合汽车应用要求
- 每个输入均具备施密特触发动作，无需外部元件
- 抗干扰度大于50%
- 输入上升时间和下降时间无限制
- 标准化对称输出特性
- 在20V下对静态电流进行100%测试
- 支持5V、10V和15V参数额定值
- 符合AEC-Q100等级的ESD防护
- 人体模型(H2) ESD防护等级2000V
- 机器模型(M3) ESD防护等级200V
- 充电器件模型(C5) ESD防护等级1000V
应用领域
- 波形和脉冲整形器
- 高噪声环境系统
- 单稳态多谐振荡器
- 无稳态多谐振荡器
- 与非逻辑
