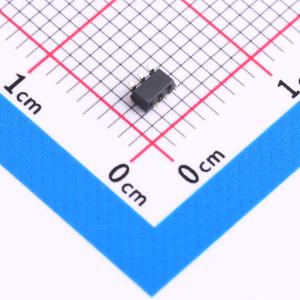

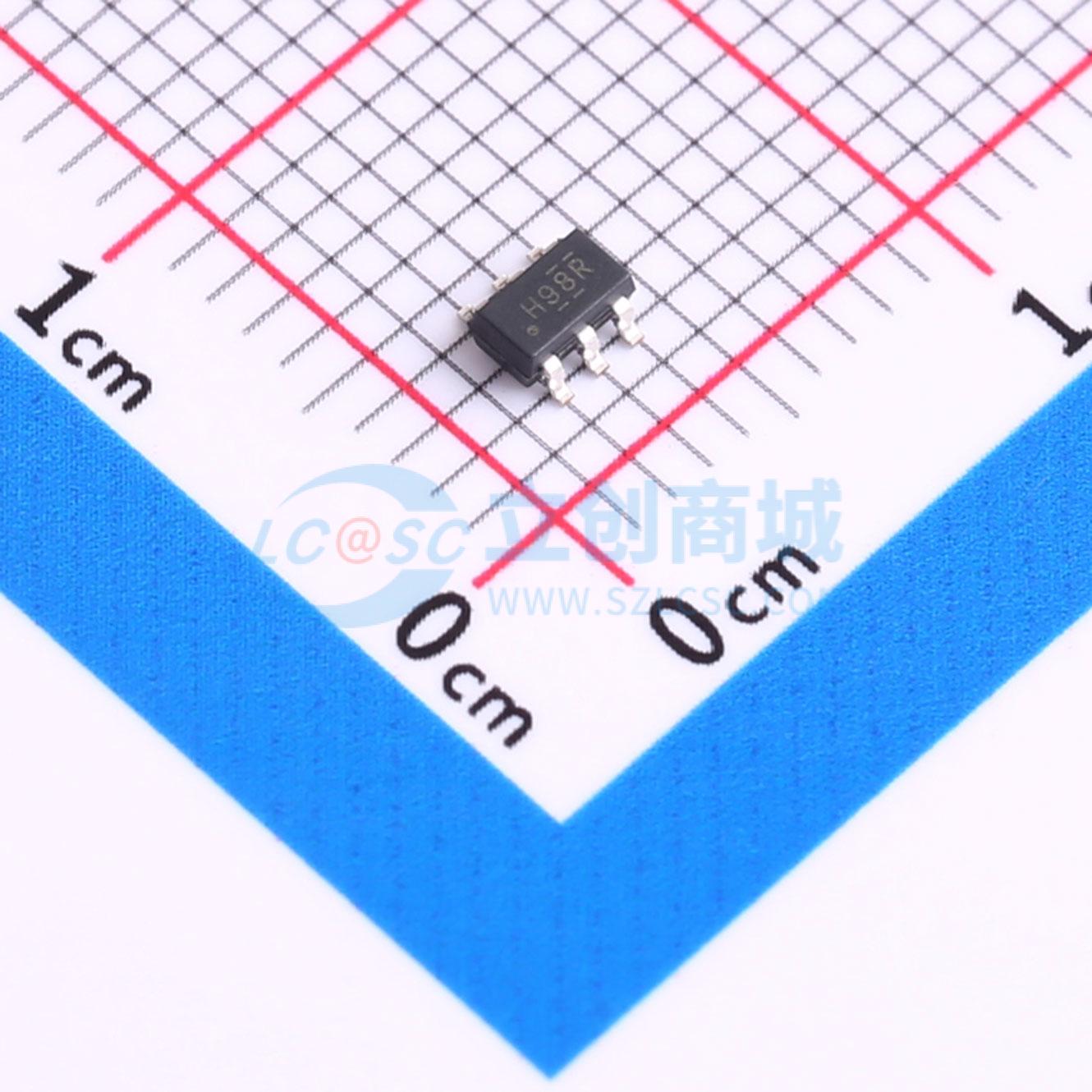

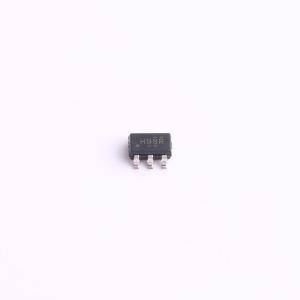

SN74AUP1G98DBVR

低功耗可配置多功能门电路

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74AUP1G98 低功率可配置多功能门
品牌名称: TI(德州仪器)
商品型号: SN74AUP1G98DBVR
商品编号: C2863784
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.057克(g)

商品参数

	属性	参数值
	商品目录	逻辑门
	逻辑类型	可配置多功能门
	门电路数量	1
	工作电压	800mV~3.6V
	静态电流(Iq)	900nA
	灌电流(IOL)	4mA
	拉电流(IOH)	4mA
	输入高电平(VIH)	-
	输入低电平(VIL)	-

	属性	参数值
	输出高电平(VOH)	-
	输出低电平(VOL)	-
	系列	74AUP系列
	传播延迟(tpd)	5.5ns@3.3V,15pF
	工作温度	-40℃~+85℃
	每门输入数量	3
	功能特性	局部关断模式
	输入类型	施密特触发器
	输出类型	-

商品概述

SN74AUP1G98是一款低功耗可配置多功能门电路，输出状态由3位输入的8种模式决定，用户可选择多路选择器、与门、或门、与非门、或非门、反相器、同相器多种逻辑功能，所有输入均可连接至VCC或GND。该器件为带施密特触发输入的独立门电路，可适应缓慢输入跳变，提升输入抗开关噪声能力。可在整个0.8V~3.6V的VCC工作范围内保持极低的静态功耗与动态功耗，可延长电池续航，保持优异的信号完整性，支持部分掉电模式工作，可防止器件掉电时产生反向损坏电流。

商品特性

可提供NanoStar封装
静态功耗低，最大Icc为0.9μA
动态功耗低，3.3V条件下典型Cpd为4.6pF
输入电容低，典型值为1.5pF
噪声低，过冲与下冲小于VCC的10%
Ioff支持部分掉电模式运行
内置施密特触发输入
工作电压范围宽，为0.8V~3.6V
针对3.3V工作优化
支持3.6V I/O容差，可实现混合模式信号工作
3.3V条件下最大传输延迟tpd为5.3ns
锁存性能超过100mA，符合JESD 78 II类标准
ESD性能符合JESD 22标准，人体模型测试可达2000V II类，充电器件模型测试可达1000V

应用领域

适用于电池供电便携式应用
适用于点对点应用
