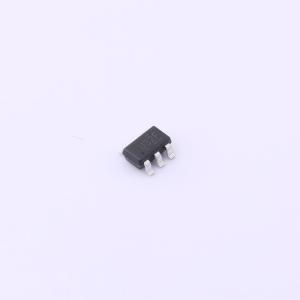

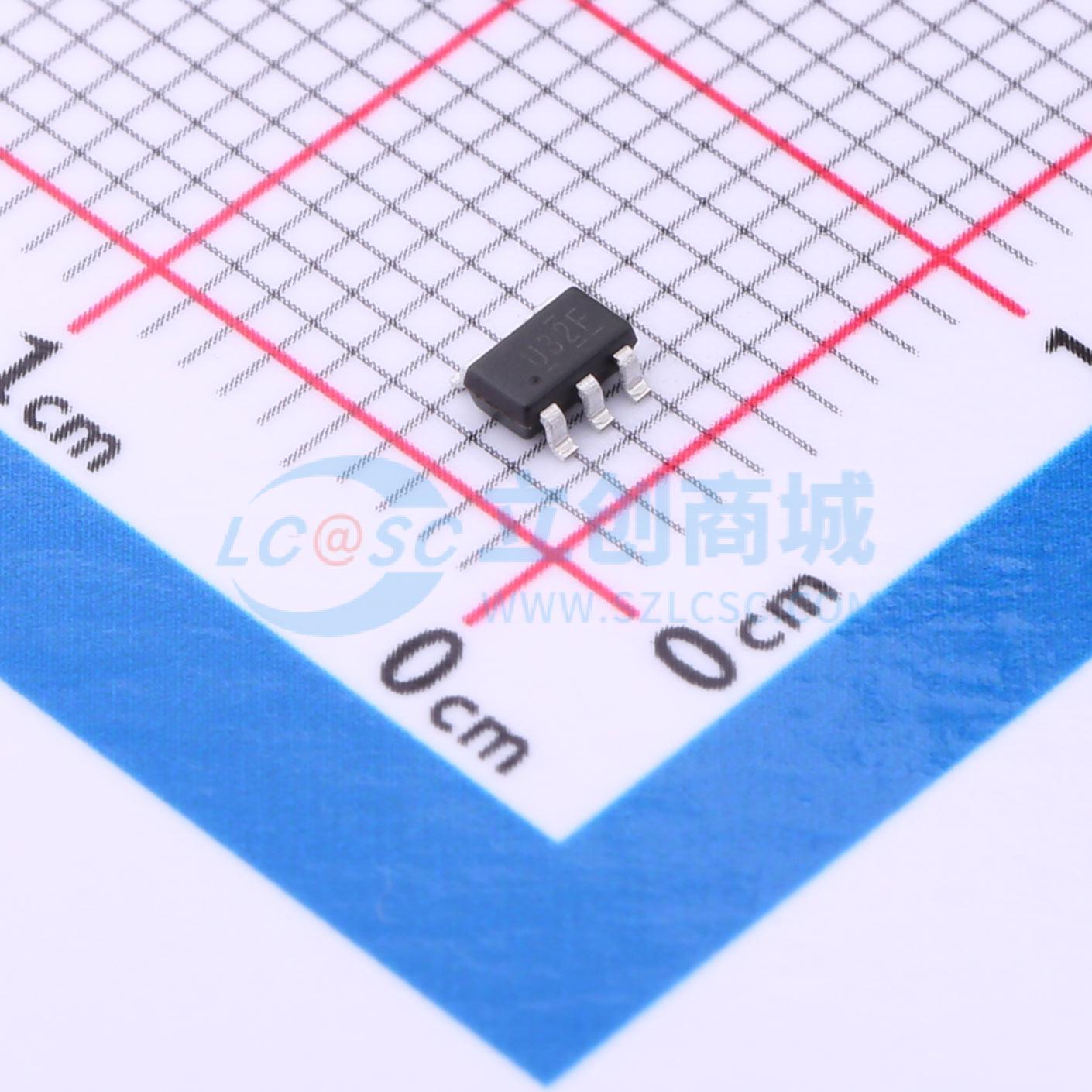

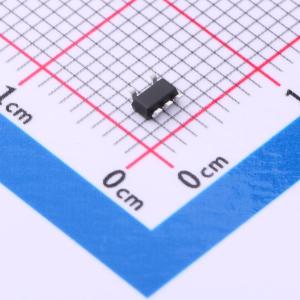

SN74AUC1G32DBVR
单路二输入正或门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AUC1G32 单通道、双输入、0.8V 至 2.7V、超高速 (2.4ns) 或门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AUC1G32DBVR
- 商品编号
- C2863759
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.066克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或门 | |
| 门电路数量 | 1 | |
| 工作电压 | 800mV~2.7V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 9mA | |
| 拉电流(IOH) | 9mA | |
| 输入高电平(VIH) | 1.7V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | - | |
| 输出高电平(VOH) | - | |
| 输出低电平(VOL) | 600mV；400mV；300mV；450mV；200mV；250mV | |
| 系列 | 74AUC系列 | |
| 传播延迟(tpd) | 2.1ns@2.5V,30pF | |
| 工作温度 | -40℃~+85℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 局部关断模式；过压容忍输入；后驱动保护 |
商品概述
SN74AUC1G32是一款单2输入正或门，工作VCC电压范围为0.8V~2.7V，专为1.65V~1.95V VCC工作场景设计，可实现正逻辑下Y = A + B 或 Y = A非·B非的布尔功能，NanoFree封装技术采用裸片作为封装，该器件针对部分掉电应用做了完整规范设计，Ioff电路可禁用输出，防止器件断电时产生有害的反向电流。
商品特性
- 闩锁性能超过100mA，符合JESD 78 II类规范
- ESD防护性能符合JESD 22规范
- 人体放电模型防护等级可达2000V，充电器件模型防护等级可达1000V
- 提供NanoFree封装
- 针对1.8V工作进行优化，支持3.6V I/O容差，可支持混合模式信号工作
- 具备Ioff部分掉电模式与反向驱动保护功能
- 支持低于1V电压下工作
- 1.8V工作条件下最大传输延迟tpd为2.4ns
- 功耗低，最大静态电流Icc为10μA
- 1.8V工作条件下输出驱动能力为±8mA
应用领域
- AV接收器
- 便携式音频坞
- 蓝光播放器与家庭影院
- 嵌入式个人电脑
- 便携式音频MP3播放器/录音机
- 个人数字助理
- 电信/服务器交流直流电源的单控制器模拟数字模块
- 客户端及企业级固态硬盘
- 液晶/数字高清电视
- 企业级平板
- 服务器端视频分析
- 无线耳机、键盘与鼠标
