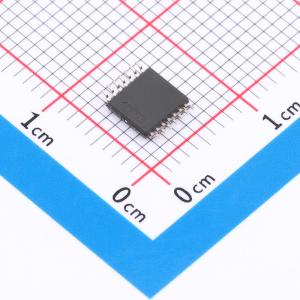

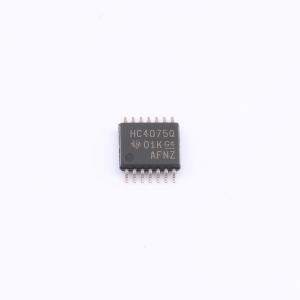

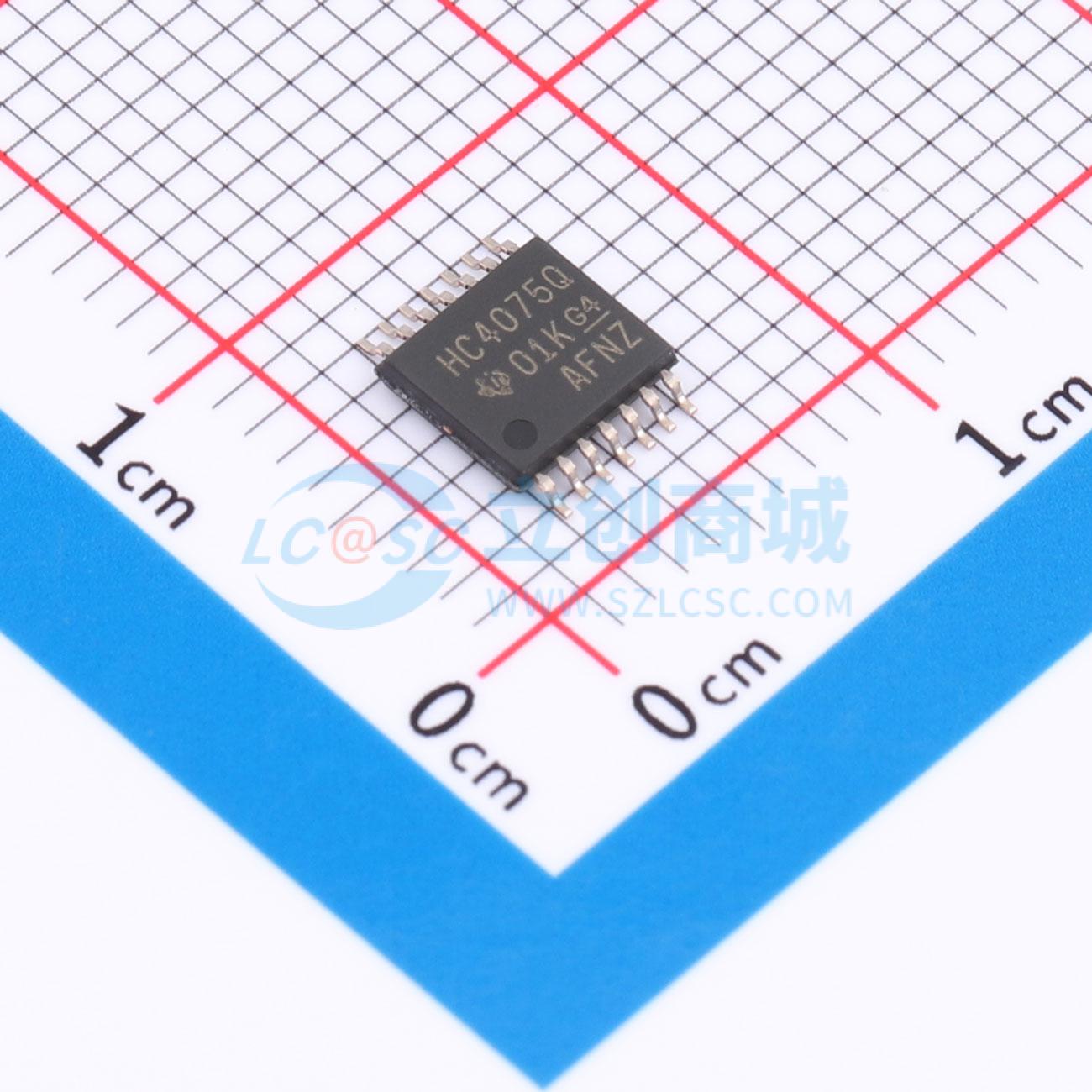

SN74HCS4075QPWRQ1
SN74HCS4075QPWRQ1
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN74HCS4075-Q1 具有施密特触发输入的汽车类 3 通道、3 输入、2V 至 6V、高速 (12ns) 或门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HCS4075QPWRQ1
- 商品编号
- C2863767
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.204克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或门 | |
| 通道数 | 3 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 7.8mA | |
| 拉电流(IOH) | 7.8mA | |
| 输入高电平(VIH) | 1.5V~4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 1V~3V | |
| 输出高电平(VOH) | 4V~4.3V；5.4V~5.75V | |
| 输出低电平(VOL) | 220mV~330mV；180mV~300mV；2mV~100mV | |
| 系列 | 74HCS系列 | |
| 传播延迟(tpd) | 12ns@6V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 3 |
商品概述
此器件包含三个具有施密特触发输入的独立3输入或门。每个逻辑门以正逻辑执行布尔函数Y = A + B + C。
商品特性
- 符合面向汽车应用的AEC - Q100标准：
- 器件温度等级1： - 40°C至 + 125°C，TA
- 器件HBM ESD分类等级2
- 器件CDM ESD分类等级C6
- 宽工作电压范围：2V至6V
- 施密特触发输入可实现慢速或高噪声输入信号
- 低功耗ICC典型值为100nA
- 输入泄漏电流典型值为 ± 100nA
- 电压为5V时，输出驱动为 ± 7.8mA
应用领域
- 通过更少的输入来监控误差信号
- 将低电平有效使能信号进行结合
