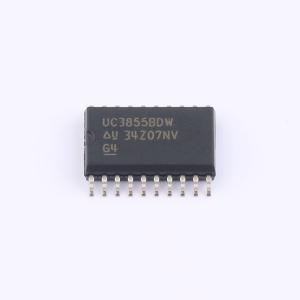

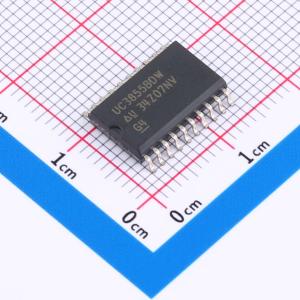

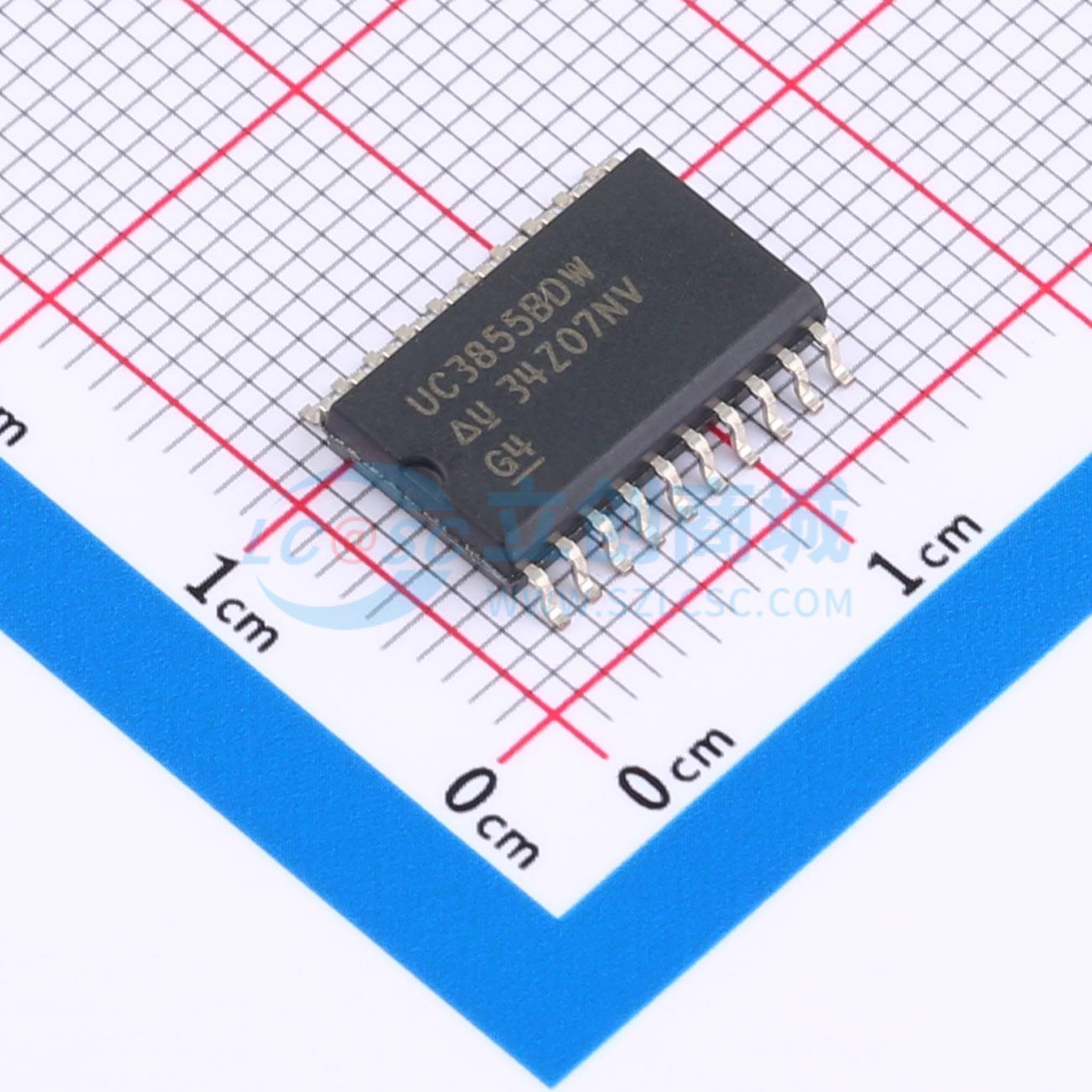

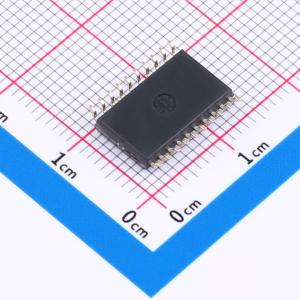

温馨提醒：图片仅供参考，商品以实物为准

UC3855BDW

高性能功率因数预调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 高性能功率因子前置稳压器 20-SOIC 0 to 70
品牌名称: TI(德州仪器)
商品型号: UC3855BDW
商品编号: C2863766
商品封装: SOIC-20-300mil
包装方式: 编带
商品毛重: 0.896克(g)

商品参数

	属性	参数值
	特性	过压保护(OVP)；过流保护(OCP)
	工作温度	0℃~+70℃
	工作模式	PWM 调制

商品概述

UC3855A/B具备高功率、高频PFC升压转换器所需的所有控制特性。平均电流模式控制方法无需斜率补偿，即可实现稳定、低失真的交流线路电流编程。此外，UC3855采用有源缓冲或ZVT（零电压转换技术），显著降低二极管恢复和MOSFET导通损耗，从而降低EMI辐射并提高效率。现在可实现高达500kHz的升压转换器开关频率，仅需额外的小型MOSFET、二极管和电感器，即可对升压二极管和开关进行谐振软开关。可使用简单的电阻分流器或电流互感器进行平均电流检测。采用电流互感器方法时，内部电流合成器电路在开关导通期间缓冲电感电流，并在开关关断期间重构电感电流。改善的信噪比和可忽略不计的电流检测损耗，使其成为高功率应用的理想解决方案。

商品特性

控制升压PWM接近单位功率因数
固定频率平均电流模式控制可将线路电流失真降至最低
内置有源缓冲器（ZVT），可实现高达500kHz的工作频率，改善EMI和效率
电感电流合成器允许使用单个电流互感器进行电流检测，提高效率和抗噪能力
带线路补偿器的精确模拟乘法器，可实现通用输入电压工作
高带宽（5MHz）、低失调电流放大器
过压和过流保护
两种欠压锁定（UVLO）阈值选项
典型启动电源电流为150μA
精度为1%的7.5V基准电压源
单象限乘法器、平方器和除法器电路，为电流环路提供编程信号
内部乘法器电流限制可在低线路电压条件下降低输出功率
过压保护电路在升压输出过压时禁用两个控制器输出
低启动电源电流、带迟滞的欠压锁定、精度为1%的7.5V基准电压源、带软启动的电压放大器、输入电源电压钳位、使能比较器和过流比较器
可用封装包括：20引脚N、DW、Q、J和L

优惠活动

4.8折

购买数量

(25个/圆盘，最小起订量 1 个)

个

起订量：1 个25个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	开关频率	170kHz~230kHz
	拓扑结构	升压式
