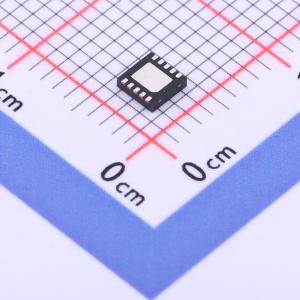

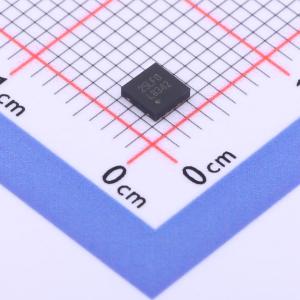

温馨提醒：图片仅供参考，商品以实物为准
LM8342SD/NOPB
带非易失性存储器的可编程TFT Vcom校准器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM8342 具有非易失性存储器的可编程 TFT Vcom 校准器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM8342SD/NOPB
- 商品编号
- C2863466
- 商品封装
- WSON-10-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.11克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LCD驱动 | |
| 工作电压 | 2.25V~3.6V | |
| 接口类型 | I2C |
| 属性 | 参数值 | |
|---|---|---|
| 工作电流 | 40uA | |
| 工作温度 | -40℃~+85℃ | |
| 频率 | 400kHz |
商品概述
LM8342是一个集成了非易失性寄存器（7位EEPROM）和DAC控制电流源的集成组合。使用LM8342，通过消除电位计调整任务，简化了VCOM校准过程。目前，这项调整任务是在工厂中使用微调工具和目视检查来完成的。
VCOM调整可以在生产过程中通过I2C兼容接口电子方式进行。在执行此步骤时，工厂操作员可以正面直接查看屏幕，特别是对于大型TFT面板而言，这大大简化了制造过程。
VCOM电平通常为AVDD的一半（由R1和R2决定），并由实际的VCOM驱动器缓冲。通过控制IOUT的电平，可以调节VCOM电平。LM8342输出端的电流是最大电流的一个分数（1/128到128/128），该最大电流由RSET和模拟参考电压（AVDD）设置。实际的分数由7位DAC确定。因此，LM8342的输出电流具有良好的温度稳定性，从而实现非常稳定的VCOM调整。通过其I2C兼容接口可以控制LM8342的DAC设置。实际的DAC设置存储在一个易失性寄存器中。使用“写入EE”命令，数据可以永久存储在嵌入式EEPROM中。设备上电时，EEPROM中的数据会被复制到易失性寄存器中，设置DAC。任何时候，都可以通过I2C兼容接口再次更改EEPROM中的数据。
商品特性
- I2C兼容的可编程DAC，用于设置输出电流
- 确保单调的DAC
- 非易失性存储器，用于保存设置
- 系统可编程的EEPROM
- 无需外部编程电压
- 最大接口总线速度为400 kHz
- SON-10封装
应用领域
- TFT面板工厂校准
- 数字电位器
- 可编程电流吸收器
