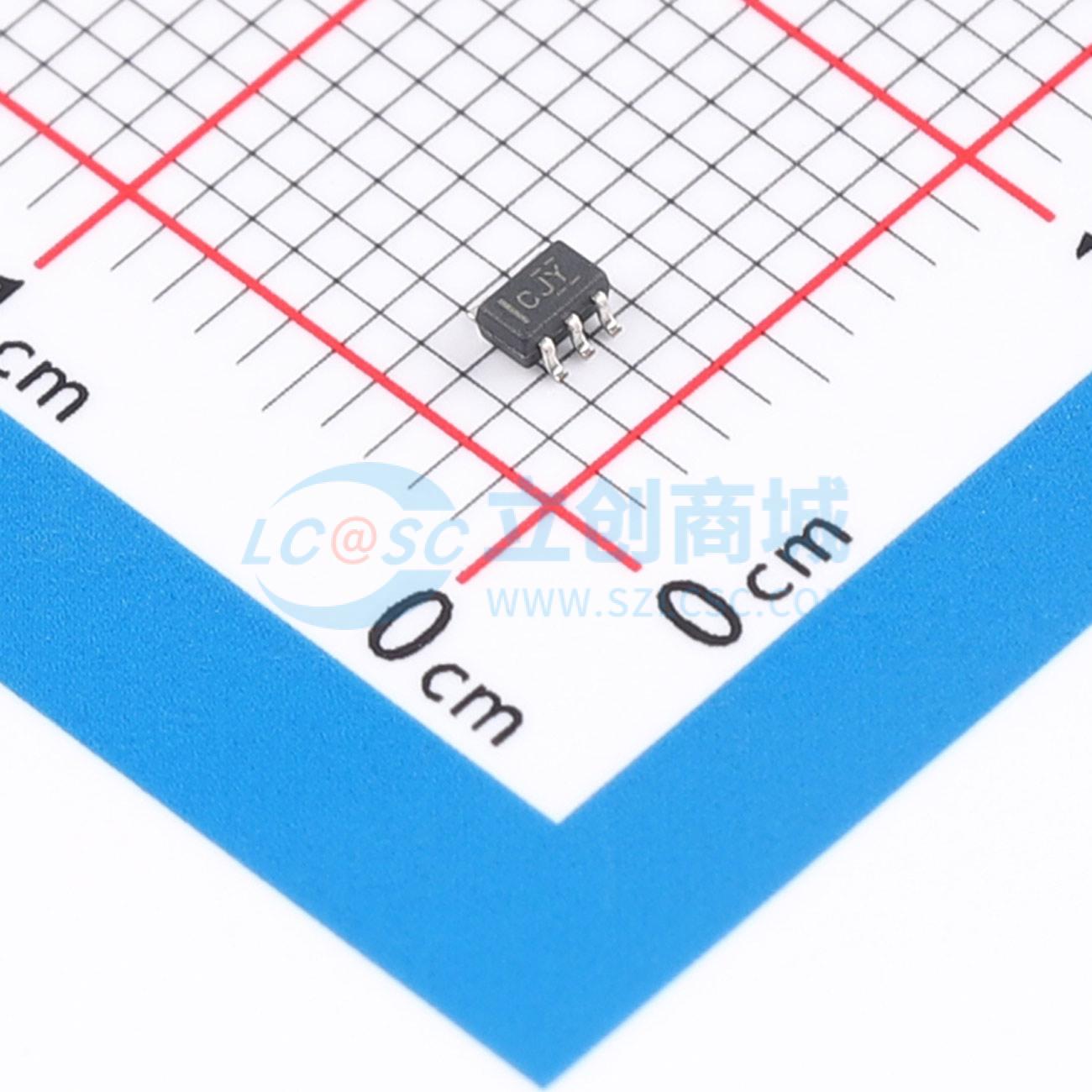

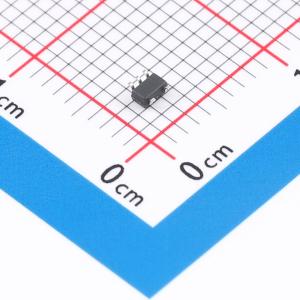

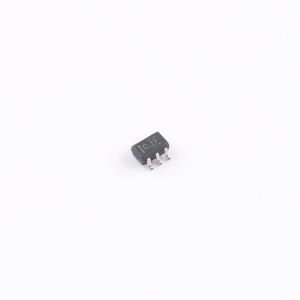

温馨提醒：图片仅供参考，商品以实物为准
SN74LVC1G86MDCKREP
单路二输入异或门
- 描述
- SN74LVC1G86-EP 增强型产品单路 2 输入 1.65V 至 5.5V XOR（异或）门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC1G86MDCKREP
- 商品编号
- C2863405
- 商品封装
- SC-70-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 异或门 | |
| 门电路数量 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | 1.7V~2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 700mV~800mV | |
| 输出高电平(VOH) | 3.8V | |
| 输出低电平(VOL) | 550mV | |
| 系列 | 74LVC系列 | |
| 传播延迟(tpd) | 5.7ns@5V,50pF | |
| 工作温度 | -55℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 局部关断模式 |
商品概述
型号为SN74LVC1G86的单路2输入异或门，适用于1.65V至5.5V的VCC工作，实现正逻辑下Y = A⊕B（即Y = 非A·B + A·非B）的布尔功能，支持部分掉电应用，Ioff电路会在器件掉电时禁用输出，防止破坏性回流电流穿过器件。
商品特性
- 可控基线
- 工作温度范围拓展，工作温度为-55℃至125℃
- 提供增强的DMS支持
- 提供增强的产品变更通知
- 支持5V VCC工作
- 输入可承受电压最高达5.5V
- 3.3V供电下最大传输延迟tpd为6.7ns
- 低功耗，最大Icc为15μA
- 3.3V供电下输出驱动能力为±24mA
- Ioff支持部分掉电模式操作
- 闩锁性能符合JESD 78 II类标准，超过100mA
- ESD防护性能超过JESD 22标准：人体模型(A114-A)等级2000V，机器模型(A115-A)等级200V，充电器件模型(C101)等级1000V
- 组件合格性符合JEDEC及行业标准，可确保在指定温度范围内可靠工作
应用领域
- 作为真/补码元件使用：一路输入为低时另一路输入原逻辑输出，一路输入为高时另一路输入反相输出
- 作为逻辑识别元件：所有输入处于相同逻辑电平时，输出激活为低电平
- 作为偶校验元件：偶数个输入激活时，输出激活为低电平
- 作为奇校验元件：奇数个输入激活时，输出激活为高电平
