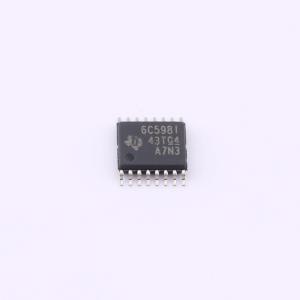

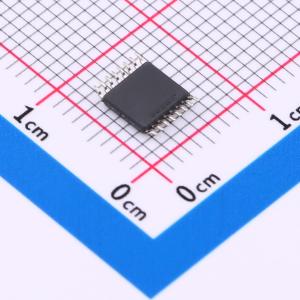

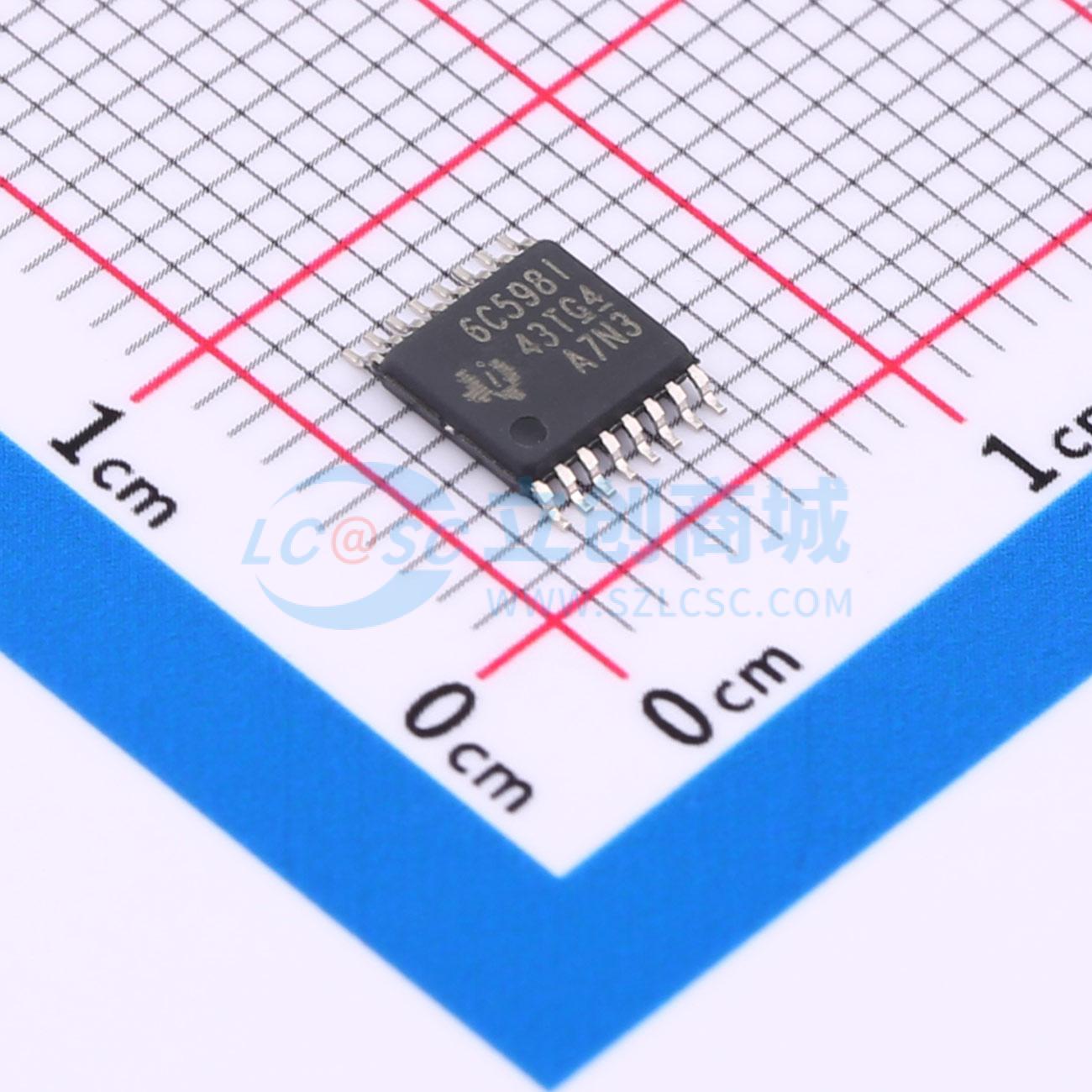

TLC6C598PWR

8位移位寄存器LED驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TLC6C598 TLC6C598 8 位移位寄存器 LED 驱动器
品牌名称: TI(德州仪器)
商品型号: TLC6C598PWR
商品编号: C2863406
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.0948克(g)

商品参数

商品概述

TLC6C598 器件是一款单片、中等电压、低电流功率8位移位寄存器，专为负载功率要求相对适中的系统（例如，LED）而设计。此器件包含一个8 位串入、并出移位寄存器，此寄存器为一个8 位D 类存储寄存器提供数据。移位寄存器和存储寄存器分别有单独的时钟。输出为低侧、漏极开路DMOS 晶体管输出：输出额定值为40V 及 50mA 持续灌电流或者200mA PWM 电流（ΔVCC = 5V 时，单脉冲持续时间短于1ms 且平均电流低于50mA）。该器件内置热关断保护，在人体模型和200V 机器模型测试下可提供高达2000V 的静电放电(ESD) 保护。 TLC6C598 的额定工作环境温度范围为 -40°C 至 105°C。

商品特性

3V 至5.5V 的宽VCC 范围
40V 的最大输出额定值
8 路功率双扩散金属氧化物半导体(DMOS) 晶体管输出：50mA 持续电流（Δ(VCC = 5V)）或者200mA 脉宽调制(PWM) 电流（单脉冲持续时间短于1ms 且平均电流低于50mA）
热关断保护
针对多级的增强型级联
所有寄存器由单一输入清零
低功耗
缓开关时间（tr和tf），这十分有助于减少电磁干扰(EMI)
16 引脚薄型小外形尺寸(TSSOP)-PW 封装

应用领域

电器显示面板
电梯显示面板
PLC 功能指示器
七段显示器

	属性	参数值
	商品目录	LED驱动
	类型	-
	工作电压(DC)	3V~5.5V
	开关频率	10MHz
	通道数	8
	输出电压	-

	属性	参数值
	输出电流	50mA
	调光	PWM
	特性	过温保护(OTP)
	拓扑结构	-
	工作温度	-40℃~+105℃
	开关管(内置/外置)	内置
