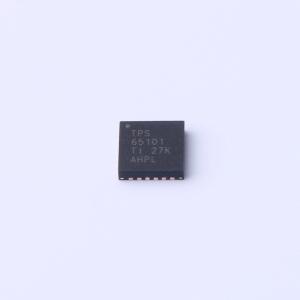

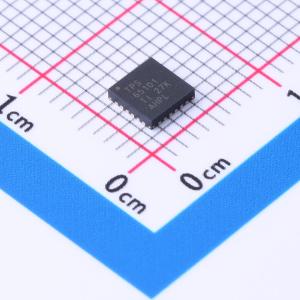

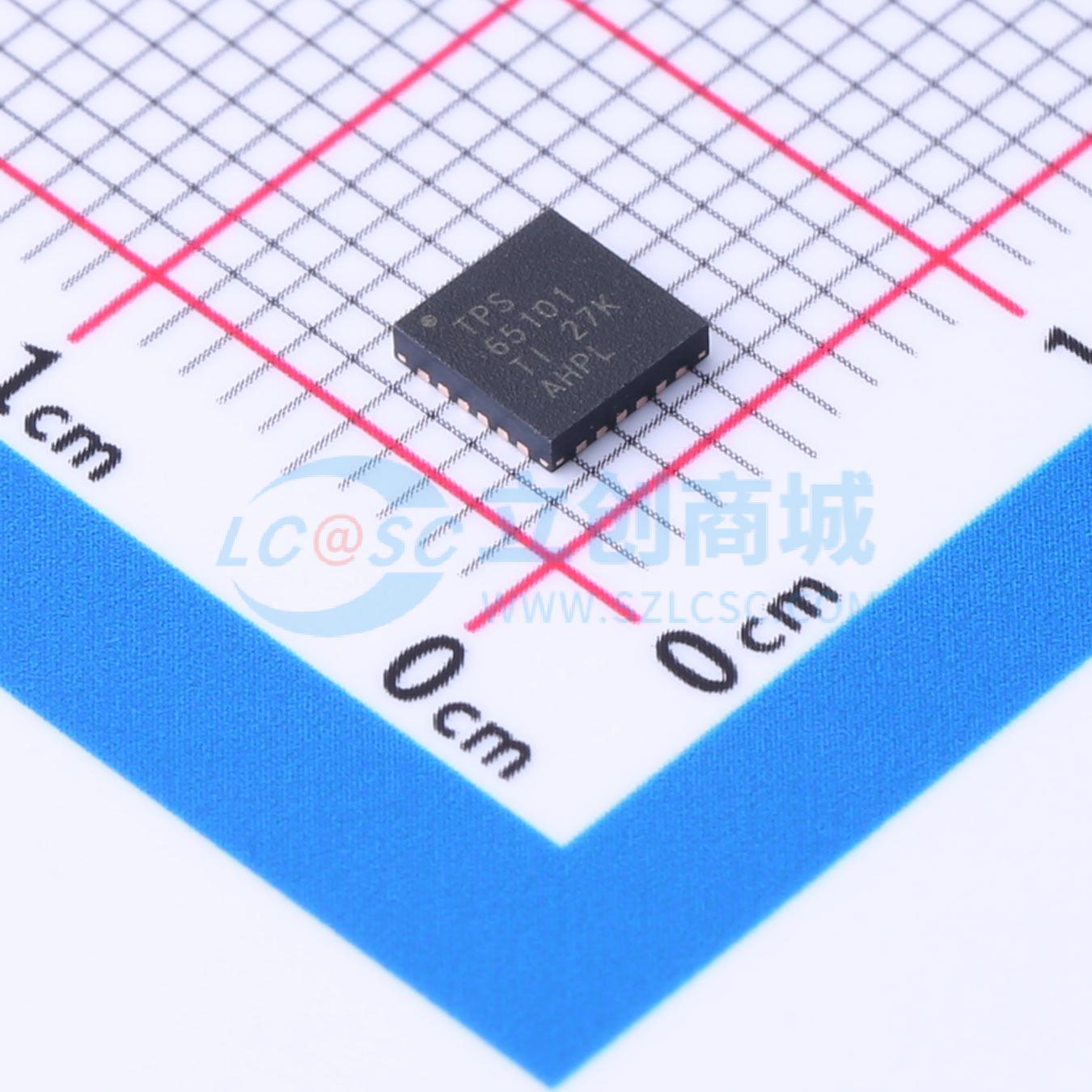

TPS65101RGER

TPS6510x 三路输出LCD电源带线性稳压器和VCOM缓冲

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS65101 具有完全集成的正电荷泵、3.3V LDO 控制器、1.6A 最小升压电流限制和 VCOM 的 4 通道 LCD 偏置
品牌名称: TI(德州仪器)
商品型号: TPS65101RGER
商品编号: C2863427

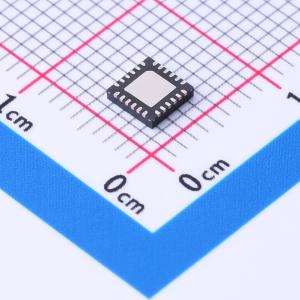

商品封装: VQFN-24-EP(4x4)
包装方式: 编带
商品毛重: 0.5克(g)

商品概述

TPS6510x 系列提供了一种紧凑且小巧的电源解决方案，可为薄膜晶体管（TFT）LCD 显示屏提供所需的所有三种电压。辅助线性稳压器控制器可用于为仅由5V供电轨供电的系统生成3.3V逻辑电源轨。

主输出 V01 是一个1.6MHz固定频率的PWM升压转换器，为LCD显示屏提供源驱动电压。该器件有两种版本，具有不同的内部开关电流限制，以允许在需要较低输出功率时使用较小的外部电感。TPS65100/01 的典型开关电流限制为2.3A，而 TPS65105 的典型开关电流限制为1.37A。一个完全集成的可调电荷泵倍增器/三倍增器提供正LCD栅极驱动电压。外部可调的负电荷泵提供负栅极驱动电压。由于电荷泵的高1.6MHz开关频率，可以使用廉价且小容量的220nF电容。

TPS6510x 系列集成了VCOM缓冲器，用于为LCD背板供电。对于仅由5V供电的LCD面板，TPS6510x 系列有一个线性稳压器控制器，使用外部晶体管为数字电路提供3.3V的稳压输出。为了最大程度的安全，当其中一个输出超出调节范围时，TPS65100/05 会进入关断状态。可以通过将输入或使能（EN）引脚切换到GND来重新启用该器件。当其中一个输出低于其电源良好阈值时，TPS65101 不会进入关断状态。

商品特性

2.7-V 至 5.8-V 输入电压范围
1.6-MHz 固定开关频率
3 个独立可调输出
升压转换器输出电压 V01 最高可达 15V
输出电压精度小于 1%
负调节电荷泵 V02
正电荷泵 VO3
集成 VCOM 缓冲器
升压转换器中的虚拟同步转换器技术
辅助 3.3-V 线性稳压器控制器
内部软启动
内部上电顺序
所有输出的故障检测（TPS65100/05）
无故障检测（TPS65101）
过热关断
提供 TSSOP-24 和 VQFN-24 PowerPAD 封装

应用领域

笔记本电脑用TFT LCD显示器
监视器用TFT-LCD 显示器
移动DVD播放机
平板个人电脑
汽车导航系统工业显示器

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	LCD驱动
	工作电压	2.7V~5.8V
	工作温度	-40℃~+85℃

	属性	参数值
	频率	1.6MHz
	耗散功率(Pd)	3.3W
